جهاز قياس مستوى السائل

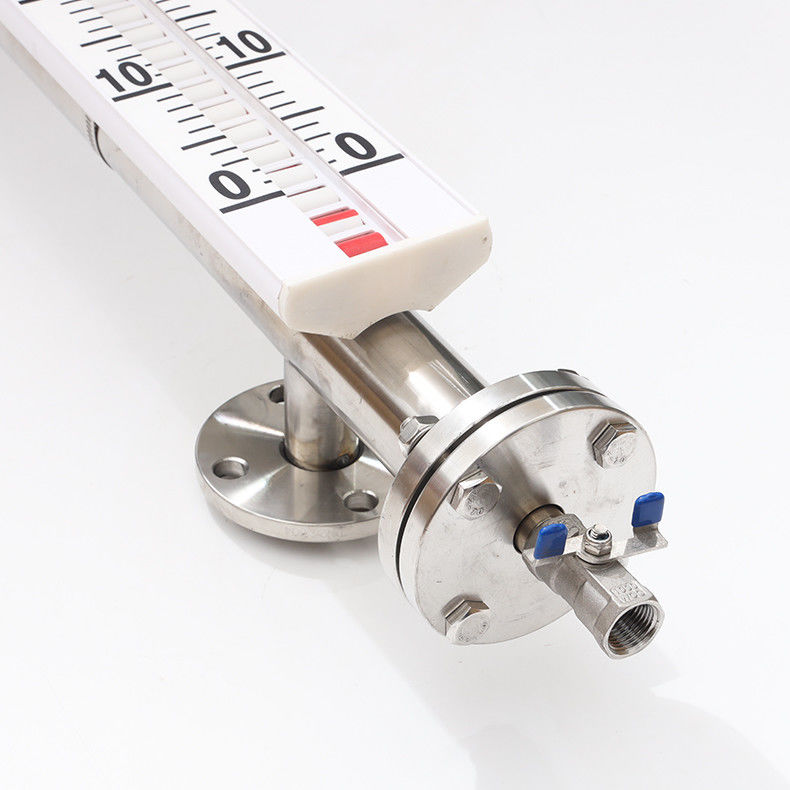

 مقياس مستوى العطف المغناطيسي UZ-AF

الوصف
كما هو مبين في الشكل، يتم تطوير مقياس مستوى العطف المغناطيسي على أساس مبدأ الارتفاع والربط المغناطيسي. عندما يرتفع مستوى السائل في الحاوية المقاسة أو ينخفض،العائمة في الأنابيب الرئيسية لمقياس المستوى ترتفع أو تنخفض أيضايتم نقل الفولاذ المغناطيسي في العوّاش إلى مؤشر عمود الارتداد من خلال الارتباط المغناطيسي، مما يدفع عمود الارتداد الأحمر والأبيض إلى الارتداد. عندما يرتفع مستوى السائل،عمود الارتداد يتحول من الأبيض إلى الأحمرعند انخفاض مستوى السائل ، ينقلب عمود الارتداد من الأحمر إلى الأبيض. الحدود الحمراء والأبيض للمؤشر هي الارتفاع الفعلي للمستوى المتوسط في الحاوية ،وبالتالي تحقيق إشارة مستوى السائل.

المعايير الأساسية
نطاق القياس: (200-25000) مم
دقة: 10 ملم
درجة حرارة متوسطة: ≤450°C
ضغط العمل: ≤32MPa
الكثافة المتوسطة: ≥0.45g/cm3
اللزوجة المتوسطة: ≤0.4Pa·S
فلانج الاتصال: معيار GB9119-2000 ، ويمكن أيضا تخصيصها وفقا لمتطلبات العميل الفعلية.
ملاحظة: عندما يتأثر تثبيت مقياس المستوى بالبيئة ، فإن الموقع المكاني L1≤300mm ، والذي يجب أن يُذكر بوضوح عند الطلب.


الوقوف المبدأ
يستند مقياس مستوى السائل من سلسلة UHZ / C إلى مبدأ الرافعة والربط المغناطيسي. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). تدوير 180 درجة مئوية وعرض أبيض) لتحقيق الغرض من قياس وعرض موقع مستوى السائل المقاس.UHZ/C سلسلة مقناطيسية عبارة عكس مستوى السائل المقياس لديه تجويف الذي يستوعب العائمة، والتي نسميها الأنابيب الرئيسية أو الغلاف. انها تشكل رابط مع الحاوية من خلال الفلينجز أو واجهات أخرى؛ بهذه الطريقة،داخل التجويف مستوى السائل هو على نفس الارتفاع مع مستوى السائل في الحاوية، لذا فإن العائمة في التجويف سوف ترتفع وتنخفض مع ارتفاع وانخفاض مستوى السائل في الحاوية؛ لا يمكننا رؤية مستوى السائل في هذا الوقت، لذلك قمنا بتثبيت عائمة خارج التجويف.عرض عمود مقلبلأننا عندما صنعنا السباحة، قمنا بتثبيت صلب مغناطيسي في نقطة التقاط السباحة تغرق في السائل والجزء العائم.يتم نقل مغناطيسيته إلى عمود الارتداد من خلال القشرة. العرض، ادفع العمود المغناطيسي للدوران 180 درجة؛ لأن العمود المغناطيسي للدوران هو اسطوانة تتكون من نصف أسطوانتين، حمراء وبيضاء،اللون خارج الشاشة نحو عمود الارتداد سيتغير بعد الارتداد 180 درجة (الأحمر تحت مستوى السائل، أبيض فوق مستوى السائل) ) ، يعد التقاطع بين اللونين ارتفاع مستوى السائل. كل عمود مغناطيسي يمتلك بنية متماثلة محورياً ذات لونين.المسافة بين اثنين من أعمدة الارتداد المغناطيسي هو 10mm أو 20mmيستخدم الأبيض والأحمر للإشارة إلى الجزء الغازي والجزء السائل على التوالي.يمكنك أيضا اختيار الجزء السفلي الأبيض للإشارة إلى الجزء السائل والجزء العلوي الأحمر للإشارة إلى الغاز. الجزء. تقاطع الأحمر والأبيض هو الحدود بين المرحلة السائلة والمرحلة الغازية.يمكن استخدام مقياس مستوى السائل هذا أيضًا لقياس الواجهة بين اثنين من الوسائط ذات الكثافة المختلفة.
يستند UHZ / C سلسلة عمود عكسي مغناطيسي لقياس مستوى السائل نوع التحكم في مقياس مستوى السائل الصفيحة المغناطيسية وإضافة مفتاح مغناطيسي. أثناء مراقبة مستوى السائل،يمكن استخدام إشارة المفتاح المغناطيسي للسيطرة على مستوى السائل أو الإنذار؛ عن بعد نوع النقل هو إضافة جهاز استشعار نقل 4 ~ 20mA على أساس مقياس مستوى السائل في العمود المغناطيسي.يتم إرسال التغيرات في مستوى السائل إلى غرفة التحكم من خلال جهاز الاستشعار، الكابلات والأدوات لتحقيق التحكم عن بعد.

المواصفات

ميزات منتجات مقياس مستوى السائل من سلسلة UHZ/C
يتم تصنيع الأجزاء المبللة من مقياس مستوى العمود المغناطيسي للسلسلة UHZ / C من 321 ، 316 ، 316L ، 304 ، 321 PTFE (polytetrafluoroethylene) ، PVC ، PP وغيرها من المواد.العملية مستقرة وموثوقةهذا المنتج يتوافق مع HG / T2742-95 ، والفلانج يتوافق مع HG / 20592-97 المعيار. خصائص المنتج مهمة جدا:
1التصميم بسيط، مضغوط، قوي وموثوق به، لديه عمر طويل، خال من الصيانة، ويمكن تثبيته واستخدامه في الهواء الطلق لسنوات عديدة.
2يتم عزل أنبوب القياس بالكامل من جزء عرض مستوى السائل، جهاز إرسال مستوى السائل ومفتاح الإنذار من حيث الضغط ومقاومة الغاز.
3نطاق ضغط عمل واسع، مقاومة الضغط ≤16MPa؛
4مجموعة واسعة من درجات حرارة التشغيل، من النوع العادي ≤ 350 درجة مئوية،
نوع ناقل الحركة عن بعد ≤80 درجة مئوية، نوع مضاد للتآكل ≤120 درجة مئوية
5تستخدم على نطاق واسع لقياس مستوى السوائل القابلة للتآكل، وقابلة للاشتعال، والمتفجرة، السامة وغيرها من السوائل.
6يمكن تجهيز كل نموذج بمفتاح واحد أو عدة أجهزة إنذار لإيقاف التشغيل لتحقيق إنذار تلقائي لمستويات السائل العالية والمنخفضة.
7يمكن تجهيز كل نموذج بمستشعر مستوى السائل اختياري 4-20mA لتحقيق قياس مركزي عن بعد والتحكم.
المنتجات UHZ/C سلسلة مقناطيسية عقدة عكس مستوى السائل قابلة للتطبيق على
يمكن استخدام مقياس مستوى العمود المغناطيسي المتحرك UHZ / C على نطاق واسع في مختلف خزانات تخزين السوائل ، خزانات التخزين ، برك تخزين السوائل ، خزانات التفاعل ، خزانات التخمير ، وما إلى ذلك في البترول ، الكيميائية ،حقول النفطالمنتجات النفطية والغازات المسالة والأمونيا السائلة والسوائل الحمضية والقائمة على القليل من الحموضة، وبراميل غلايات محطات توليد الكهرباء، وآليات التدفئة، وخزانات الصرف، وخزانات المياه العائدة،سخانات الضغط العالي والمنخفض، المكثفات والمبخرات وأوعية الضغط الأخرى مع 321، 304، 321+ المغطاة (F46، F4، PTFE) ، 316، 316L، PVC، PP متوافق مع مستوى السائل المتوسط السائل،سطح السائل و واجهة وسائط مختلفة اثنين قياس وعرضهناك مجموعة متنوعة من أشكال التثبيت للمستخدمين للاختيار من بينها للتكيف مع متطلبات المناسبات والبيئات المختلفة.آمنة بطبيعتها وقوية ضد الانفجارات، يمكن أن تلبي متطلبات مناسبات استخدام مختلفة.
خيارات وظيفة إضافية لجهاز قياس مستوى السائل من سلسلة UHZ/C
لتلبية احتياجات المناسبات والبيئات المختلفة، يمكن إضافة الخيارات التالية:
1يمكن تجهيز كل نموذج بمفتاح إن / أوف إنذار سلبي اختياري لتحقيق التحكم التلقائي أو إنذار مستويات السائل العالية والمنخفضة.
2يمكن تجهيز كل نموذج بمستشعر مستوى السائل اختياري 4-20mA لتحقيق قياس مركزي عن بعد والتحكم.
3صمام الصرف في أسفل مقياس مستوى السائل يسهل الصرف أثناء الاستخدام.

- نعم

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
