| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
| رقم الموديل | سلسلة RP62 |
عداد مستوى الموجات فوق الصوتية ذو السلكين هو أداة قياس مستوى السائل المستخدمة عادة. يمكن أن تختلف المعلمات التقنية حسب الشركة المصنعة والنموذج.ولكن عموما تشمل الجوانب الرئيسية التالية:
1** نطاق القياس **
- نطاق قياس مستوى السائل عادة ما يكون ** 0.3 ~ 30 متر ** ، ويعتمد النطاق المحدد على النموذج وسيناريو التطبيق.
2-المنطقة العمياء
- عادةً ما تكون ** 0.2 ~ 0.5 متر **، مما يشير إلى المدى الذي لا يمكن قياسه بفعالية بالقرب من المسبار.
3**دقة**
- دقة القياس عادة ما تكون ** ± 0.5٪ ~ ± 1٪ ** أو أعلى ، اعتمادًا على جودة المعدات وحالة المعايرة.
4** القرار**
- عادة ** 1 ملم ** أو أقل، والذي يحدد الحد الأدنى من قدرة إدراك التغيير من مستوى السائل.
5. **جهد العمل**
- تصميم سلكي، وجهد إمدادات الطاقة عادة ما يكون **DC 24V**، وتشارك إمدادات الطاقة ونقل الإشارة سلكين.
6**إشارة الخروج**
- إشارة التناظرية **4 ~ 20mA**، والتي يمكن توصيلها مباشرة إلى نظام PLC أو DCS.
7**درجة حرارة بيئة العمل**
- -20 درجة مئوية ~ 60 درجة مئوية أو نطاق درجة حرارة أوسع ، اعتمادًا على المادة والتصميم.
8** مستوى الحماية **
- عادة **IP65~IP68**، مناسبة للبيئات الرطبة أو الغبارية.
9** تردد الإرسال **
- عادة ** 20 ~ 200kHz ** ، اختيار ترددات مختلفة للتكيف مع نوع السائل وفقا لسيناريو التطبيق.
10** طريقة التثبيت **
- يدعم طرق تركيب متعددة مثل الخيوط، والفلانج، والشنق الجدار، الخ لتلبية احتياجات السيناريوهات المختلفة.
11**المادة**
- يتم تصنيع المسبار والغلاف في الغالب من المواد المقاومة للتآكل (مثل البولي بروبيلين، PVDF، الفولاذ المقاوم للصدأ) ،مناسبة للبيئات المعقدة مثل الصناعة الكيميائية وحماية البيئة.
12**وسيلة القياس**
- يمكن استخدامه لوسائط سائلة مثل المياه النظيفة، مياه الصرف الصحي، النفط، الخ بعض النماذج تدعم قياس المسحوق أو الجسيمات الصلبة.
13**المعلمات الأخرى**
- **وقت الاستجابة **: عادة 1 ثانية أو أقل.
- ** القدرة على مكافحة التداخل **: تصميم محسن للتكيف مع البيئات الكهرومغناطيسية المعقدة.
- ** واجهة الاتصال (اختياري) **: بعض النماذج تدعم بروتوكول HART أو الاتصال MODBUS.
إذا كان هناك نموذج معين، يمكنك التأكيد على المعلمات التفصيلية!

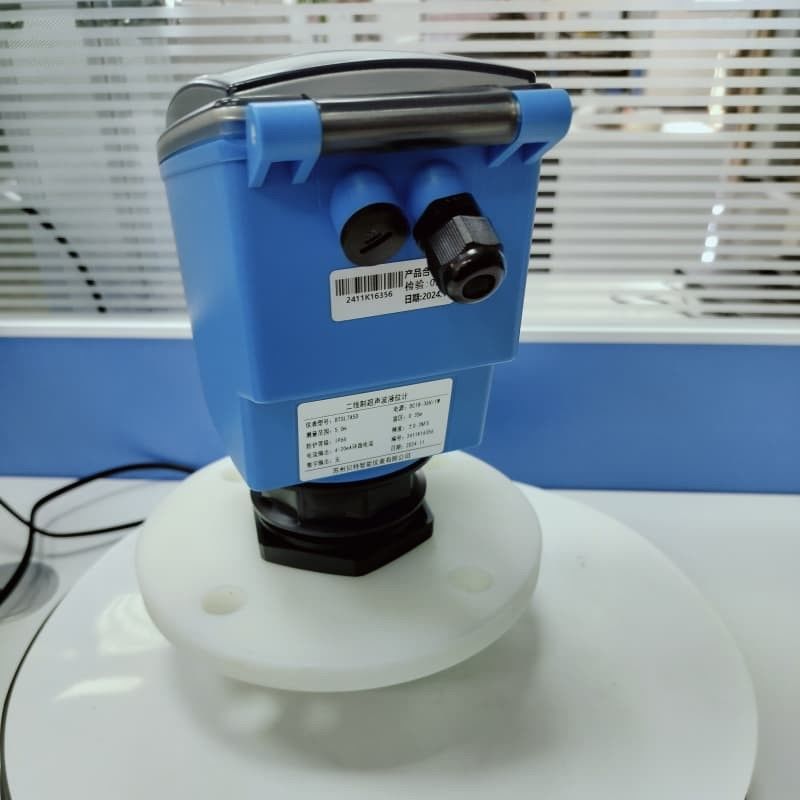

التصميم المتقدم للأسلاك الثنائية للأتمتة الصناعية مع مقياس مستوى السائل بالموجات فوق الصوتية
مقياس مستوى الموجات فوق الصوتية ذو الأسلاك الثنائية هو جهاز يستخدم لقياس مستوى المواد السائلة أو الصلبة. عادة ما يستخدم في الأتمتة الصناعية ،مراقبة المواد وإدارة البيئةمبدأ عملها هو استخدام الفرق الزمني لنشر الموجات فوق الصوتية في الوسيط لتحديد مستوى السائل.جهاز يحسب ارتفاع السائل أو ارتفاع تراكم المواد عن طريق إصدار إشارات بالموجات فوق الصوتية واستقبال إشارات منعكسة.
الوصف
مقياس مستوى السائل بالموجات فوق الصوتية هو أداة رقمية لمستوى السائل يتم التحكم بها بواسطة معالج صغير. في القياس ، يتم إصدار نبضة بالموجات فوق الصوتية من قبل المستشعر (المحول).يتم انعكاس موجة الصوت من قبل سطح السائل ويتم استقبالها من قبل نفس جهاز الاستشعار أو جهاز الاستقبال بالموجات فوق الصوتيةيتم تحويلها إلى إشارة كهربائية من خلال بلورية كهربائية أو جهاز مغناطيسي ، ويتم إرسالها واستقبالها بواسطة موجة الصوت.وقت حساب المسافة من جهاز الاستشعار إلى سطح السائل المقياسبسبب القياس بدون اتصال ، فإن الوسيط المقاس غير محدود تقريبًا ويمكن استخدامه على نطاق واسع لقياس ارتفاع المواد السائلة والصلبة المختلفة.
دائرة إرسال متعددة النبضات منخفضة الجهد متعددة النقاط ، دائرة استقبال متعددة النقاط مع قمع الضوضاء الموازنة مزدوجة
إنه يحسن من موثوقية الجهاز ، يحل مشكلة القياس غير الدقيق لمستويات المواد غير المتساوية ، ويعزز بشكل كبير القدرة على مكافحة التداخل ،مما يسمح لها بالعمل بشكل مستقر بالقرب من برج نقل المحطة الفرعية.
ضبط الطاقة التلقائي، التحكم في زيادة، تعويض درجة الحرارة.
تكنولوجيا اكتشاف Yingling ووظائف البرمجيات الغنية مناسبة لمختلف البيئات المعقدة.
تقنية حساب شكل الموجة تحسن دقة القياس في الجهاز.
وظيفة قمع صدى التداخل تضمن صحة بيانات القياس.
تحويل 16 بت D / A يحسن دقة وحل الإنتاج الحالي.
المصنوع من مادة التيترافلوورو إيثيلين ويمكن استخدامه في حالات تآكل مختلفة.
أشكال الإخراج المتعددة: إخراج رلاي قابل للبرمجة ، إخراج تيار عالي الدقة 4-20mA ، إخراج الاتصالات الرقمية Rs-485 ، مسبار مستوى السائل فوق الصوتي المنقسم.
المواصفات
المعايير الرئيسية لمقياس مستوى السائل بالموجات فوق الصوتية المدمجة
| نطاق القياس | 0-3، 5، 8، 10، 15، 20، 30، 40، 50 |
| الدقة | 0.25٪ |
| البقعة العمياء | 0.15-0.7m |
| درجة حرارة العمل | -20 درجة مئوية - +60 درجة مئوية |
| نطاق الضغط | - 1 إلى 16 كجم |
| إمدادات الطاقة | 24VDC، 220VAC |
| الناتج | 4-20mA، Rs-485 |
| التحكم | رله ثنائي الاتجاه |
| مستوى الحماية | IP68 |
| طريقة العرض | شاشة LCD 12864 نقطة |
المعايير الرئيسية لمعداد مستوى السائل بالموجات فوق الصوتية من النوع المقاوم للتآكل
| نطاق القياس | 0-3، 5، 8، 10، 15، 20، 30، 40، 50، 60، 70 |
| الدقة | 0.25٪ |
| البقعة العمياء | 0.15-1.2m |
| درجة حرارة العمل | جهاز الإرسال - 20 درجة مئوية - 55 درجة مئوية - جهاز الاستشعار 25 درجة مئوية - 80 درجة مئوية |
| نطاق الضغط | - 1 إلى 16 كجم |
| إمدادات الطاقة | 24VDC، 220VAC |
| الناتج | 4-20mA، Rs-485 |
| التحكم | إرسال رباعي |
| مستوى الحماية | IP68 |
| طريقة العرض | شاشة LCD ذات 12864 نقطة، و غطاء جهاز استشعار مقاوم للتآكل مصنوع من التيترافلوورو إيثيلين |
المؤشرات التقنية
| نطاق القياس | 0.5 م، 0.3 م، 0.5 م |
| البقعة العمياء | <0.3m،<0.5m |
| زاوية الإطلاق | 12° دقة الشاشة الصغيرة: 1 ملم |
| الدقة | ± 0.3% × النطاق |
| العرض | أربعة أرقام وثمانية أجزاء: 0.5 بوصة LED |
| تواتر العمل | 20 كيه هرتز ~ 43.0 كيه هرتز (تتغير اعتمادا على مواصفات النموذج) |
| إعدادات الموقع | يتم الانتهاء من المعايرة من خلال زر مقياس المستوى: المعايرة المصنعة، يمكن أن تكون معايرة في الموقع |
| إشارة الخروج التناظرية | تحميل 420mA> 300Ω ؛ 0 ′′5V ؛ 1 ′′5V |
| الناتج الرقمي | RS485 (يدعم Modbus) مخرج مفتاح NPN |
| الجهد التشغيلي | استهلاك الطاقة DC12V24V<1.5W |
| الأبعاد | Φ83 × 145 × M65 |
| مواد الغلاف | PP |
| وزن | 272g ((5m) ؛ 410g ((12m) |
| طريقة التثبيت | خيوط الأنابيب المستقيمة الخارجية M65 × 1.5 |
| مستوى الحماية | IP65 |
| درجة الحرارة | -10 درجة مئوية 60 درجة مئوية |
مبدأ التثبيت
عندما يعمل مقياس مستوى السائل بالموجات فوق الصوتية ، يتم إصدار موجات صوتية من النبضات عالية التردد من قبل المحول (المسبار) ويتعكس من قبل سطح الجسم المقاس (سطح الماء).يتم استقبال الصدى المنعكس المكسور من قبل نفس المحول (المسبار) وتحويله إلى إشارة كهربائية. الوقت بين نقل النبض واستقباله (وقت حركة موجة الصوت) متناسب مع المسافة من المحول إلى سطح الكائن.العلاقة بين مسافة نقل موجة الصوت S، يمكن التعبير عن سرعة الصوت C ووقت الإرسال T عن طريق الصيغة: S = CXT / 2
عند تثبيت مقياس مستوى السائل بالموجات فوق الصوتية، يجب النظر في مشكلة المنطقة العمياء لمقياس مستوى السائل بالموجات فوق الصوتية. عندما يدخل مستوى السائل المنطقة العمياء،جهاز البث بالموجات فوق الصوتية لا يمكنه قياس مستوى السائللذلك عند تحديد نطاق قياس مقياس مستوى السائل بالموجات فوق الصوتية، يجب ترك هامش 50 سم.يجب أن يكون مسبار جهاز الإرسال أعلى من الحد الأقصى لمستوى السائلالموقف حوالي 50 سنتيمتر فقط بهذه الطريقة يمكن ضمان مراقبة دقيقة لمستوى السائل وسلامة مقياس مستوى السائل بالموجات فوق الصوتية.
في الاستخدام الفعلي ، بسبب سوء اعتبارات التثبيت ، تم غمر مقياس مستوى السائل في الماء ، مما تسبب في تلف مقياس مستوى السائل بالكامل.
خصائص مقياس مستوى الموجات فوق الصوتية SGM
السعر المنخفض ، الحجم الصغير والوزن الخفيف ، يمكن استخدامه لقياس مستوى السوائل والمواد الصلبة السائبة في الصناعات الغذائية والكيميائية وشبه الموصلات وغيرها ،ويمكن استخدامه لمراقبة مستوى المياه عن بعد ومراقبة المضخات.
يجب الانتباه إلى التثبيت الميكانيكي: يجب أن يكون التثبيت عموديًا على سطح الكائن الذي سيتم قياسه ، وتجنب استخدامه لقياس الأجسام الرغوة ،وتجنب تركيبها على مسافة أقل من مسافة المنطقة العمياء من سطح الكائن المقاس (المنطقة العمياء: كل منتج سيكون لديه معيار، والتي سوف تكون معروفة مع المنتج) ، ينبغي أن ينظر إلى أن الحزمة تتجنب مواد حجب ولا تلبي فم التعبئة وجدار الحاوية.عند اكتشاف الأجسام الصلبة الكبيرة، يجب ضبط اتجاه المسبار لتقليل أخطاء القياس.
كتالوج
| BTSL7100 | مقياس مستوى الموجات فوق الصوتية | |||
| النموذج | أ | نظام سلكي من قطعة واحدة | ||
| ب | نظام متكامل من ثلاثة أسلاك | |||
| ج | نظام متكامل من أربعة أسلاك | |||
| د | النوع المبسط من أربعة أسلاك مقسمة | |||
| E | النوع القياسي للأسلاك الأربعة المنقسمة | |||
| نسبة النطاق | 4 | L=4m | ||
| 6 | L=6m | |||
| 8 | L=8m | |||
| 10 | L=10m | |||
| 12 | L=12m | |||
| 15 | L=15m | |||
| 20 | L=20m | |||
| 30 | L=30m | |||
| 40 | L=40m | |||
| المعتاد | L=.....m | |||
| الجهد | د | شاشة LCD ذات الكريستال السائل DC24V | ||
| E | شاشة أنبوب رقمية LED DC24V | |||
| أ | شاشة LCD ذات بلورات سائلة AC220V | |||
| تمديد المسبار | **ملم | |||
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
ج: مجال التطبيق ، الضغط الاسمي ، متوسط & متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، طلب العينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
