| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
| رقم الموديل | سلسلة RP62 |

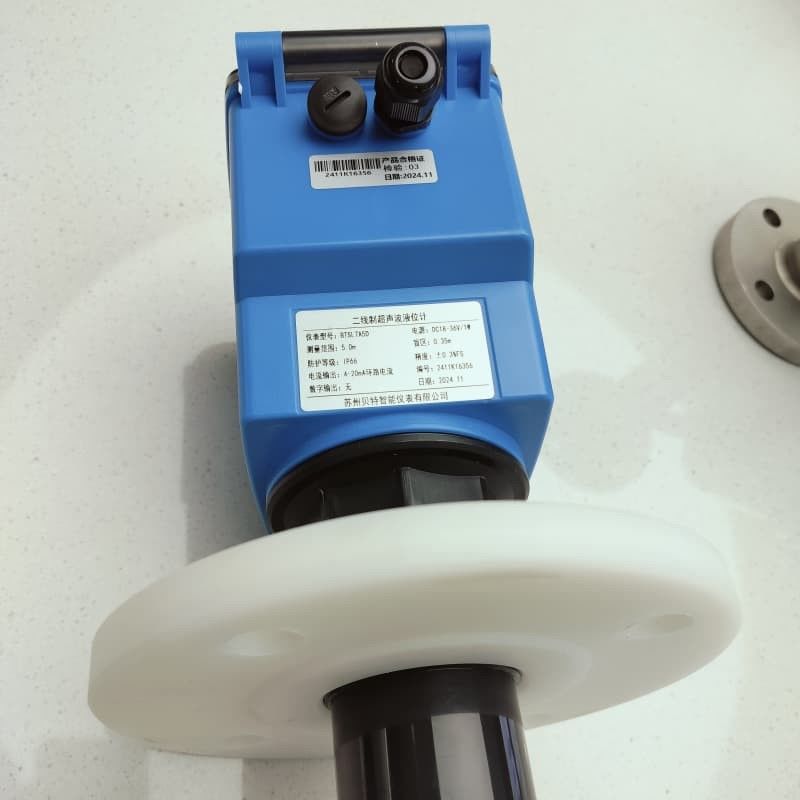

مقياس مستوى الموجات فوق الصوتية ذو الأسلاك الثنائية هو جهاز يستخدم لقياس مستوى المواد السائلة أو الصلبة. عادة ما يستخدم في الأتمتة الصناعية ،مراقبة المواد وإدارة البيئةمبدأ عملها هو استخدام الفرق الزمني لنشر الموجات فوق الصوتية في الوسيط لتحديد مستوى السائل.جهاز يحسب ارتفاع السائل أو ارتفاع تراكم المواد عن طريق إصدار إشارات بالموجات فوق الصوتية واستقبال إشارات منعكسة.
الميزات الرئيسية:
1** تصميم سلكين**:
- على عكس أجهزة قياس المستوى التقليدية ذات الأربعة أسلاك أو ثلاثة أسلاك، يستخدم عداد مستوى الموجات فوق الصوتية ذو الأسلاك الثنائية كابلين للاتصال: كابل واحد لتزويد الطاقة والآخر لنقل الإشارة.السلك والأسلاك أبسط، والتي يمكن أن تقلل من تكاليف التثبيت والصيانة.
2**دقة عالية واستقرار عال**:
- يحتوي مقياس المستوى على دقة قياس عالية واستقرار، وهو مناسب لمتطلبات كشف مستوى السائل المختلفة.
3** قياس بدون اتصال**:
- لأن القياس يتم عن طريق موجة بالموجات فوق الصوتية، يمكن منع السائل أو المواد من الاتصال بالمستشعر، مما يقلل من متطلبات الصيانة الناجمة عن تآكل المواد،المقياس وغيرها من المشاكل.
4** تطبيق واسع **:
- يمكن استخدام مقياس مستوى الموجات فوق الصوتية من سلكين على نطاق واسع في قياس المستوى ، وخاصة للسائل الآكل ، ومعالجة مياه الصرف الصحي ، ومراقبة مستوى الخزان ، وتخزين المواد الكيميائية ومجالات أخرى.
5. ** قدرة قوية على مكافحة التداخل **:
- تم تصميم الجهاز مع الأخذ بعين الاعتبار مشاكل التداخل الكهرومغناطيسي في المواقع الصناعية، وعادة ما يكون لديه قدرة قوية ضد التداخل ويمكن أن تعمل بشكل طبيعي في البيئات المعقدة.
6إنذار ومراقبة عن بعد
- العديد من أجهزة قياس مستوى الموجات فوق الصوتية ذات السلكين لديها وظيفة إنذار مستوى السائل، والتي يمكن أن ترسل إشارات في الوقت المناسب لتذكير المشغلين للتعامل معها.النسخ الحديثة من مقاييس المستوى تدعم أيضا المراقبة عن بعد، وهو مريح للإدارة والتحكم عن بعد.
مبدأ العمل:
- جهاز قياس مستوى الموجات فوق الصوتية ذو سلكين يستخدم مبدأ انتشار موجة الموجات فوق الصوتية للقياس.الإشارة تنتشر إلى سطح السائل أو سطح المواد ويتعكس مرة أخرىيتم حساب ارتفاع مستوى السائل بناءً على الوقت الذي يستغرقه موجة الموجات فوق الصوتية لنقل واستقبالها ، جنبا إلى جنب مع سرعة الصوت.سرعة الصوت تتغير حسب درجة الحرارة، الضغط والثابت الكهربائي للوسط، لذلك من الضروري عادة تعويض هذه العوامل لتحسين دقة القياس.
المزايا:
- **كلفة منخفضة**: تصميم السلكين يقلل من تعقيد التثبيت والأسلاك، وبالتالي خفض التكاليف الإجمالية.
- **سهولة التثبيت **: طريقة توصيل الكابلين تجعل التثبيت أسهل من الأجهزة التقليدية ذات الأربعة أسلاك.
- ** ضبط عن بعد **: يمكن للعديد من أجهزة قياس مستوى الموجات فوق الصوتية ذات السلكين دعم ضبط وتكوين عن بعد ، وهو أمر مريح للعمل في الموقع.
التطبيقات:
- **صناعة المياه**: تستخدم لمراقبة مستوى السائل أثناء معالجة مياه الصرف الصحي ومياه الصرف الصحي.
- **بتروكيماوي**: قياس مستوى السائل في خزانات النفط وخزانات تخزين المواد الكيميائية.
- ** الأغذية والمشروبات **: مناسبة لتخزين ومراقبة مستوى الأغذية والمشروبات السائلة.
- **صناعة حماية البيئة**: مراقبة تغيرات مستوى السائل في أحواض المعالجة المختلفة.
ملاحظات:
1. **عوامل البيئة**: قد يتأثر قياس مقاييس مستوى الموجات فوق الصوتية بعوامل بيئية مثل درجة الحرارة والرطوبة والضغط، ويتطلب معايرة مناسبة.
2. **السطح العاكس**: يجب أن يكون السطح السائل سلسًا. يمكن أن يؤثر الرغوة والبخار وما إلى ذلك على الإشارة المنعكسة ويؤدي إلى أخطاء القياس.
3** العقبات **: يجب حماية جهاز إرسال واستقبال الموجات فوق الصوتية لمقياس المستوى من الأوساخ أو الرواسب ، وإلا فإن دقة القياس ستتأثر.
مزايا مقياس مستوى الموجات فوق الصوتية ذو السلكين هي سلكه البسيط وتكلفته المنخفضة،ولكن من الضروري أيضًا النظر في العوامل البيئية المذكورة أعلاه والقيود في الاستخدام الفعلي لضمان قياس دقيق.
الوصف
مقياس مستوى السائل بالموجات فوق الصوتية هو أداة رقمية لمستوى السائل يتم التحكم بها بواسطة معالج صغير. في القياس ، يتم إصدار نبضة بالموجات فوق الصوتية من قبل المستشعر (المحول).يتم انعكاس موجة الصوت من قبل سطح السائل ويتم استقبالها من قبل نفس جهاز الاستشعار أو جهاز الاستقبال بالموجات فوق الصوتيةيتم تحويلها إلى إشارة كهربائية من خلال بلورية كهربائية أو جهاز مغناطيسي ، ويتم إرسالها واستقبالها بواسطة موجة الصوت.وقت حساب المسافة من جهاز الاستشعار إلى سطح السائل المقياسبسبب القياس بدون اتصال ، فإن الوسيط المقاس غير محدود تقريبًا ويمكن استخدامه على نطاق واسع لقياس ارتفاع المواد السائلة والصلبة المختلفة.
دائرة إرسال متعددة النبضات منخفضة الجهد متعددة النقاط ، دائرة استقبال متعددة النقاط مع قمع الضوضاء الموازنة مزدوجة
إنه يحسن من موثوقية الجهاز ، يحل مشكلة القياس غير الدقيق لمستويات المواد غير المتساوية ، ويعزز بشكل كبير القدرة على مكافحة التداخل ،مما يسمح لها بالعمل بشكل مستقر بالقرب من برج نقل المحطة الفرعية.
ضبط الطاقة التلقائي، التحكم في زيادة، تعويض درجة الحرارة.
تكنولوجيا اكتشاف Yingling ووظائف البرمجيات الغنية مناسبة لمختلف البيئات المعقدة.
تقنية حساب شكل الموجة تحسن دقة القياس في الجهاز.
وظيفة قمع صدى التداخل تضمن صحة بيانات القياس.
تحويل 16 بت D / A يحسن دقة وحل الإنتاج الحالي.
المصنوع من مادة التيترافلوورو إيثيلين ويمكن استخدامه في حالات تآكل مختلفة.
أشكال الإخراج المتعددة: إخراج رلاي قابل للبرمجة ، إخراج تيار عالي الدقة 4-20mA ، إخراج الاتصالات الرقمية Rs-485 ، مسبار مستوى السائل فوق الصوتي المنقسم.
المواصفات
المعايير الرئيسية لمقياس مستوى السائل بالموجات فوق الصوتية المدمجة
| نطاق القياس | 0-3، 5، 8، 10، 15، 20، 30، 40، 50 |
| الدقة | 0.25٪ |
| البقعة العمياء | 0.15-0.7m |
| درجة حرارة العمل | -20 درجة مئوية - +60 درجة مئوية |
| نطاق الضغط | - 1 إلى 16 كجم |
| إمدادات الطاقة | 24VDC، 220VAC |
| الناتج | 4-20mA، Rs-485 |
| التحكم | رله ثنائي الاتجاه |
| مستوى الحماية | IP68 |
| طريقة العرض | شاشة LCD 12864 نقطة |
المعايير الرئيسية لمعداد مستوى السائل بالموجات فوق الصوتية من النوع المقاوم للتآكل
| نطاق القياس | 0-3، 5، 8، 10، 15، 20، 30، 40، 50، 60، 70 |
| الدقة | 0.25٪ |
| البقعة العمياء | 0.15-1.2m |
| درجة حرارة العمل | جهاز الإرسال - 20 درجة مئوية - 55 درجة مئوية - جهاز الاستشعار 25 درجة مئوية - 80 درجة مئوية |
| نطاق الضغط | - 1 إلى 16 كجم |
| إمدادات الطاقة | 24VDC، 220VAC |
| الناتج | 4-20mA، Rs-485 |
| التحكم | إرسال رباعي |
| مستوى الحماية | IP68 |
| طريقة العرض | شاشة LCD ذات 12864 نقطة، و غطاء جهاز استشعار مقاوم للتآكل مصنوع من التيترافلوورو إيثيلين |
المؤشرات التقنية
| نطاق القياس | 0.5 م، 0.3 م، 0.5 م |
| البقعة العمياء | <0.3m،<0.5m |
| زاوية الإطلاق | 12° دقة الشاشة الصغيرة: 1 ملم |
| الدقة | ± 0.3% × النطاق |
| العرض | أربعة أرقام وثمانية أجزاء: 0.5 بوصة LED |
| تواتر العمل | 20 كيه هرتز ~ 43.0 كيه هرتز (تتغير اعتمادا على مواصفات النموذج) |
| إعدادات الموقع | يتم الانتهاء من المعايرة من خلال زر مقياس المستوى: المعايرة المصنعة، يمكن أن تكون معايرة في الموقع |
| إشارة الخروج التناظرية | تحميل 420mA> 300Ω ؛ 0 ′′5V ؛ 1 ′′5V |
| الناتج الرقمي | RS485 (يدعم Modbus) مخرج مفتاح NPN |
| الجهد التشغيلي | استهلاك الطاقة DC12V24V<1.5W |
| الأبعاد | Φ83 × 145 × M65 |
| مواد الغلاف | PP |
| وزن | 272g ((5m) ؛ 410g ((12m) |
| طريقة التثبيت | خيوط الأنابيب المستقيمة الخارجية M65 × 1.5 |
| مستوى الحماية | IP65 |
| درجة الحرارة | -10 درجة مئوية 60 درجة مئوية |
مبدأ التثبيت
عندما يعمل مقياس مستوى السائل بالموجات فوق الصوتية ، يتم إصدار موجات صوتية من النبضات عالية التردد من قبل المحول (المسبار) ويتعكس من قبل سطح الجسم المقاس (سطح الماء).يتم استقبال الصدى المنعكس المكسور من قبل نفس المحول (المسبار) وتحويله إلى إشارة كهربائية. الوقت بين نقل النبض واستقباله (وقت حركة موجة الصوت) متناسب مع المسافة من المحول إلى سطح الكائن.العلاقة بين مسافة نقل موجة الصوت S، يمكن التعبير عن سرعة الصوت C ووقت الإرسال T عن طريق الصيغة: S = CXT / 2
عند تثبيت مقياس مستوى السائل بالموجات فوق الصوتية، يجب النظر في مشكلة المنطقة العمياء لمقياس مستوى السائل بالموجات فوق الصوتية. عندما يدخل مستوى السائل المنطقة العمياء،جهاز البث بالموجات فوق الصوتية لا يمكنه قياس مستوى السائللذلك عند تحديد نطاق قياس مقياس مستوى السائل بالموجات فوق الصوتية، يجب ترك هامش 50 سم.يجب أن يكون مسبار جهاز الإرسال أعلى من الحد الأقصى لمستوى السائلالموقف حوالي 50 سنتيمتر فقط بهذه الطريقة يمكن ضمان مراقبة دقيقة لمستوى السائل وسلامة مقياس مستوى السائل بالموجات فوق الصوتية.
في الاستخدام الفعلي ، بسبب سوء اعتبارات التثبيت ، تم غمر مقياس مستوى السائل في الماء ، مما تسبب في تلف مقياس مستوى السائل بالكامل.
خصائص مقياس مستوى الموجات فوق الصوتية SGM
السعر المنخفض ، الحجم الصغير والوزن الخفيف ، يمكن استخدامه لقياس مستوى السوائل والمواد الصلبة السائبة في الصناعات الغذائية والكيميائية وشبه الموصلات وغيرها ،ويمكن استخدامه لمراقبة مستوى المياه عن بعد ومراقبة المضخات.
يجب الانتباه إلى التثبيت الميكانيكي: يجب أن يكون التثبيت عموديًا على سطح الكائن الذي سيتم قياسه ، وتجنب استخدامه لقياس الأجسام الرغوة ،وتجنب تركيبها على مسافة أقل من مسافة المنطقة العمياء من سطح الكائن المقاس (المنطقة العمياء: كل منتج سيكون لديه معيار، والتي سوف تكون معروفة مع المنتج) ، ينبغي أن ينظر إلى أن الحزمة تتجنب مواد حجب ولا تلبي فم التعبئة وجدار الحاوية.عند اكتشاف الأجسام الصلبة الكبيرة، يجب ضبط اتجاه المسبار لتقليل أخطاء القياس.
كتالوج
| BTSL7100 | مقياس مستوى الموجات فوق الصوتية | |||
| النموذج | أ | نظام سلكي من قطعة واحدة | ||
| ب | نظام متكامل من ثلاثة أسلاك | |||
| ج | نظام متكامل من أربعة أسلاك | |||
| د | النوع المبسط من أربعة أسلاك مقسمة | |||
| E | النوع القياسي للأسلاك الأربعة المنقسمة | |||
| نسبة النطاق | 4 | L=4m | ||
| 6 | L=6m | |||
| 8 | L=8m | |||
| 10 | L=10m | |||
| 12 | L=12m | |||
| 15 | L=15m | |||
| 20 | L=20m | |||
| 30 | L=30m | |||
| 40 | L=40m | |||
| المعتاد | L=.....m | |||
| الجهد | د | شاشة LCD ذات الكريستال السائل DC24V | ||
| E | شاشة أنبوب رقمية LED DC24V | |||
| أ | شاشة LCD ذات بلورات سائلة AC220V | |||
| تمديد المسبار | **ملم | |||
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
ج: مجال التطبيق ، الضغط الاسمي ، متوسط & متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، طلب العينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
