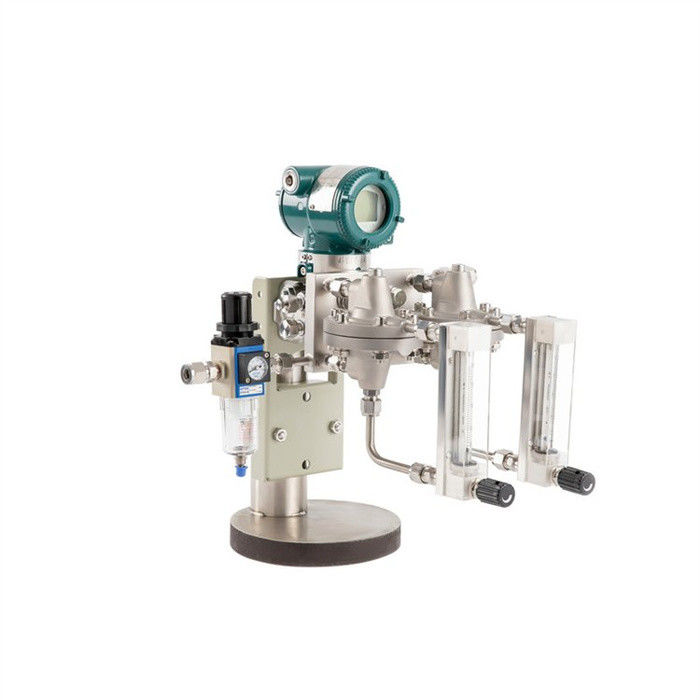

أداة طهارة التدفق قياس التدفق مستمرة التدفق

تطبيق المنتج

بالإضافة إلى القدرة على قياس مستوى السوائل النظيفة ، فإن مقياس مستوى الفقاعات (مقياس مستوى نفخ الهواء) أكثر ملاءمة للسوائل السامة السامة ، السوائل ذات اللزوجة العالية ،السوائل التي تميل إلى التبلورقياس مستوى السائل وبعض مستويات مواد السرير السائل ومستويات مواد تفاعل البوليمرة.مناسبة بشكل خاص للألياف الكيميائيةالصناعة الكيميائية والصناعات الأخرى.

 المبدأ

مبدأ قياس مستوى السائل هو: إدخال أنبوب نفخ في حاوية مفتوحة، والهواء أو الغازات الخاملة (مثل النيتروجين) كمصدر للغاز يتم تصفيتها من خلال مرشح. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletثم يتم نفخ الهواء النظيف في السائل ليتم قياسه من خلال مقياس تدفق العائمة ، صمام التدفق الثابت وأنابيب نفخ الهواء. يتم إشارة تدفق نفخ الهواء بواسطة مقياس تدفق العائمة ،ويتم تعيين معدل التدفق من قبل صمام تنظيم التدفق على عيار تدفق العائمة. التدفق المستمر للغاز يخرج من الممر السفلي لأنبوب التنفس الذي يتم إدخاله في السائل ، فقاعات ويتم تفريغها من خلال السائل في الغلاف الجوي.عندما يكون هناك فقاعات آثار (حوالي 25 ~ 160L / H) يتم تفريغها من الطرف السفلي من أنبوب التنفس (بسبب كمية آثار من الفقاعات وسرعة تدفق الغاز المنخفضة، يمكن تجاهل فقدان الهواء على طول الطريق في أنبوب التنفس ، بحيث ضغط الهواء في أنبوب التنفس هو تقريبا نفس مستوى السائللذا فإن قيمة الضغط المشار إليها بواسطة جهاز نقل الضغط التفاضلي تعكس مستوى السائل.

  السمات

نظام قياس مستوى السائل المكون من جهاز تنفيس الهواء ليس له أجزاء متحركة. باستثناء أنبوب تنفيس الهواء ، لا تتلامس عناصر قياس أخرى مع الوسط المقاس.

تثبيت متر واحد، تثبيت لوحة، اختياري قناة واحدة، قناة مزدوجة أو بنية متعددة القنوات.

الهيكل مضغوط وقوي، ويمكن دمج المكونات الرئيسية اللازمة للقياس على لوحة واحدة لسهولة التثبيت والصيانة.

بنية ميكانيكية كاملة، ختم جيد، معدل فشل منخفض، وصيانة منخفضة.

خطوات إصلاح الأخطاء لمقياس مستوى السائل بالهواء

(1) بعد تثبيت جهاز نفخ الهواء في الموقع ، تم الانتهاء من جهاز نقل الضغط (الضغط) التفاضلي وأنابيب نفخ الهواء ،يجب ضمان ضيق الهواء لنظام تنفيس الهواء بأكملهالتسرب في نظام نفخ الهواء سيؤدي إلى أخطاء كبيرة في نتائج القياس.

(2) يبدأ المستخدم أولاً بتشغيل مصدر الطاقة في جهاز إرسال الضغط (الضغط) التفاضلي ويشاهد ما إذا كانت قيمة إشارة جهاز إرسال الضغط (الضغط) التفاضلي صفر.إذا لم يكن صفر، ضبط نقطة الصفر من جهاز نقل الضغط (الضغط) التفاضلي.

(3) افتح صمامات مدخل ومخرج مصدر الهواء على لوحة جهاز نفخ الهواء. مع نهاية أنبوب نفخ الهواء مفتوحة إلى الغلاف الجوي،ضبط الضغط الخارجي لفولف خفض الضغط إلى 0.2-0.4 MPa ومعدل تدفق الهواء إلى 30 لتر / ساعة. لاحظ الفرق. تحقق مما إذا كانت قيمة إشارة جهاز إرسال الضغط (الضغط) صفر.

(4) إدخال أنبوب النفخ في الوسط الذي سيتم قياسه. عندما تنفخ الفقاقيع باستمرار وبشكل مستقر من نهاية أنبوب النفخ،يلاحظ ما إذا كانت العلاقة المقابلة بين قيمة إشارة جهاز نقل الضغط (الضغط) التفاضلي ومستوى السائل متسقة وما إذا كان الإخراج مستقرًاتحقق مما إذا كان حجم الغاز مناسبًا، وما إذا كانت العلاقة المقابلة بين مؤشر الضغط (الضغط) المختلف في جهاز الإرسال وتغير مستوى السائل طبيعية.يمكن تشغيله.

إعداد المعلمات لمقياس مستوى السائل الذي ينفخ بالهواء

(1) ضغط مصدر الهواء: 0.4-0.8 MPa

(2) ضغط الخروج من صمام خفض الضغط: 0.2-0.4 MPa

(3) معدل تدفق الهواء الموصى به: 20 ~ 160 لتر / ساعة (اختر معدل تدفق مناسب وفقًا لظروف العمل في الموقع)

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
