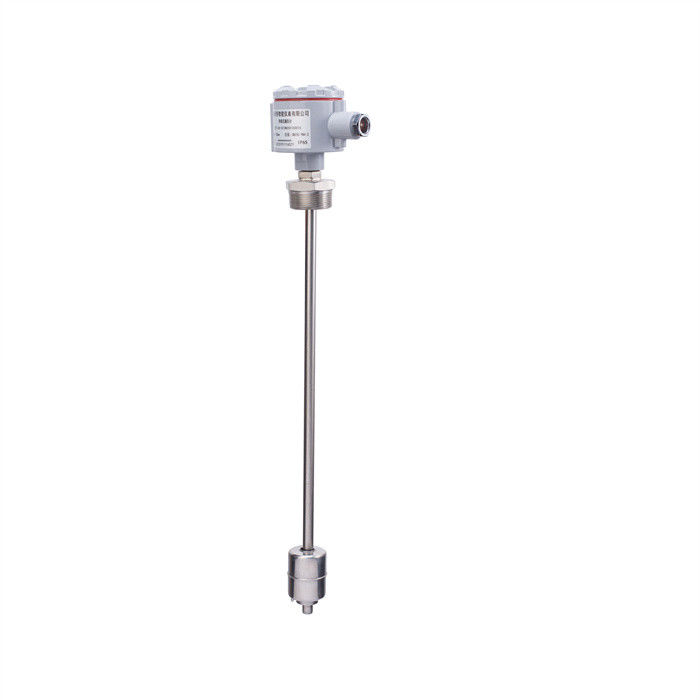

مقياس مستوى العطف المغناطيسي

الوصف

التغييرات في اتجاه المغناطيسية في المواد المغناطيسية الحديدية سوف تسبب تغييرات في الفاصل الشبكة من الوسط، وبالتالي تغيير طول وحجم المواد المغناطيسية الحديدية،وهي:: الضيق المغناطيسي ، المعروف أيضًا باسم تأثير Wiedemann ، وتأثيره العكسي يسمى تأثير Villari. جهاز الاستشعار الضيق المغناطيسي غير متصل ، مما يقلل من التآكل.لديها مزايا الدقة العالية، دقة عالية، واستقرار عالية، وموثوقية عالية، وقت استجابة سريع، وعمر عمل طويل. لا يحتاج المستشعر إلى إعادة معايرة أو صيانة منتظمة.

مبدأ العمل

مبدأ جهاز الاستشعار المغناطيسي هو توليد إشارة نبضات الإجهاد عندما تتقاطع حقول مغناطيسية مختلفةثم حساب فترة الوقت اللازمة لتلك الإشارة ليتم الكشف عنها، وبالتالي تحويل الموقف الدقيق واحد من هذين الحقلين المغناطيسي يأتي من المغناطيس الدائم في الحلقة المغناطيسية،والآخر يأتي من نبضات الإثارة التي تولد من قبل المكونات الإلكترونية في حجرة الإلكترونيات المستشعرنبض الإثارة يسافر بسرعة الصوت على طول سلك توجيه الموجات مصنوع من مادة مغناطيسية داخل المستشعر.عند التقاطع مع المجال المغناطيسي الدائم في الحلقة المغناطيسية، الاهتزاز الميكانيكي الناتج عن سلك الموجه يشكّل نبضة إجهاد بسبب ظاهرة التقليص المغناطيسي.نبض الضغط يتم اكتشافه بسرعة بواسطة دوائر الاستشعار في غرفة الإلكترونياتمن خلال مضاعفة الوقت الإجمالي من لحظة توليد نبض الإثارة إلى الكشف عن نبض التوتر بسرعة صوت ثابتة،يمكننا أن نحسب بدقة تغير موقف المغناطيسهذه العملية مستمرة، لذلك كلما تغير موقع الحلقة المغناطيسية، يتم قياس الموقف الجديد بسرعة.بدلاً من إشارة متناسبة أو إشارة تحتاج إلى تعزيز، لا يوجد تحرك في الإشارة أو تغيير في القيمة ، وليس هناك حاجة إلى إعادة معايرة منتظمة مثل أجهزة الاستشعار الأخرى.

المواصفات

★ نطاق القياس (ملم) 80-5000 ملم

★ تشغيل التيار الكهربائي: +11VDC~+24VDC

★ شكل الإخراج/جهد العمل

الإشارة التناظرية: 4 ~ 20mADC ، 0 ~ 5VDC ، 1 ~ 5VDC ، 0 ~ 10VDC (+ 15VDC ~ + 36VDC)

الإشارة الرقمية: RS485

★ قدرة الحمل: إشارة التوتر الخارجة مع الحمل الأقصى 2mA

إنتاج إشارة التيار مع الحد الأقصى للحمل 3KΩ

★ الخطأ غير الخطي ± 0.05٪ FS ؛ الحد الأقصى للخطأ أقل من 200 ملم هو 100 ميكرومتر

★ خطأ التكرار أفضل من 0.002%FS

★ دقة أفضل من 0.002%FS

★ التشنج أفضل من 0.002% FS

★ درجة حرارة العمل 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ مواد قضيب القياس 0Cr18Ni9 (304) 316 الفولاذ المقاوم للصدأ (تخصيص خاص)

★ مادة غلاف المقصورة الإلكترونية الألومنيوم المصبوب (1Cr18Ni9Ti اختياري)

★ الطريقة الرائدة كابل PVC محمي (الطول الافتراضي: 2.8m ، ويمكن أيضا أن توفر وفقا لمتطلبات المستخدم)

كتلة نهاية سدادات الطيران (غير مناسبة للمنتجات المقاومة للنيران)

★ درجة حماية الغلاف IP68

الأشياء التي يجب ملاحظتها قبل التثبيت
قراءة جميع تعليمات التثبيت بعناية لمنع درجة حرارة بيئة التثبيت والصدمة والاهتزاز والضغط والحجم من تجاوز النطاق المسموح به للمستشعر.لا تحني عصا القياس؛ لا تعرض الطرف الإلكتروني للمكونات أو نهاية جهاز الاستشعار لتأثير كبير؛ المكونات الإلكترونية للمستشعرلا تسمح للسوائل بالوصول إلى الجزء العلوي من قاعدة حجرة الإلكترونياتالمستخدم هو المسؤول عن بيئة الاستخدام ومكافحة التآكل و مقاومة الانفجار واختيار وظيفة المنتج. لا يمكن استخدام أجهزة الاستشعار دون متطلبات خاصة في المواد القابلة للاشتعال والمتفجرة،تآكلفي حالات البخار والسوائل التي تتسبب في تفاعلات كيميائية أو تلف آخر للمستشعر. بعد التثبيت ، يجب حماية المستودع الإلكتروني.

طريقة التثبيت
طريقة التثبيت المدمجة:

1إدراج جهاز الاستشعار في فتحة التثبيت M18 × 1.5، والانتباه إلى معالجة سطح الختم من حلقة "O" كما هو مبين في الشكل.

2وفقًا لموقع الحلقة المغناطيسية ، قم بحفر أربع ثقوب متداخلة على المكبس المصنوعة منزليًا ، وأثبت الحلقة المغناطيسية بمسامير مصعد هكساجون M4 × 10.رأس المسمار يواجه الجانب الإلكتروني للشاشة من جهاز الاستشعاريجب أن تكون الحلقة المغناطيسية مركزية قدر الإمكان مع قضيب القياس، ولكن مساواة مركزية الحلقة المغناطيسية لا تؤثر على دقة القياس.يوصى بإضافة غطاء توجيه من PTFE بين الحلقة المغناطيسية والمضخة.

إذا كان المكبس مصنوعًا من مادة موصلة مغناطيسيًا ، فيجب تثبيت غسالة موصلة غير مغناطيسية بين الحلقة المغناطيسية والمكبس.

طريقة التثبيت الخارجي:

بالنسبة للمستشعرات ذات نطاق قياس أقل من 1000 ملم ، يوصى باستخدام ملحقات تركيب FW-1 ؛ بالنسبة للمستشعرات ذات نطاق قياس أكبر من 1000 ملم ،استخدم عقدة قاعدة للقياس للتثبيت.

1قم بتثبيت جهاز الاستشعار بواسطة دعامة جهاز الاستشعار و قم بتثبيت الدعامة على خيوط جهاز الاستشعار بواسطة محار قفل.

2. قم بتثبيت الحلقة المغناطيسية على دعامة الحلقة المغناطيسية بمسامير محولات M3 × 12. عند تركيب الحلقة المغناطيسية على قضيب القياس ،يجب أن يواجه رأس المسمار جانب الغرفة الإلكترونيةيجب أن تكون الحلقة المغناطيسية مركزة قدر الإمكان مع قضيب القياس ولا تتلامس ،ولكن الحلقة المغناطيسية يجب أن تكون قليلا خارج مركز الحلقة لن تؤثر على أداء جهاز الاستشعار.

لف شريط التثبيت بإحكام حول نهاية قضيب القياس وتثبيته بمسمارين من نوع M3 × 8 ومحارين من نوع M3.
الملاحظة: يقدم ملحقات تركيب FW-1 شريحة ثابتة واحدة فقط ، يجب تثبيتها في غضون 50 مم من نهاية قضيب القياس.ملحق تثبيت دعامة قضيب القياس يحتوي على ثلاثة شرائح ثابتةطريقة التثبيت هي: يتم تثبيت شريحة ثابتة على بعد حوالي 25 ملم من الطرف. في الداخل ، يتم توزيع اثنين آخرين بالتساوي على قضيب القياس.ثم إصلاح كامل جهاز الاستشعار المثبت في البداية مع مسامير محلية الصنع وفقا لمتطلبات التثبيت.

التعديل
تم معايرة المستشعر إلى الصفر والمقاس الكامل في المصنع. بسبب استقرار المستشعر على المدى الطويل، لا توجد حاجة إلى تعديلات طوال دورة الحياة بأكملها.من أجل تحسين الموثوقية، لا يحتوي جهاز الاستشعار على منفذ للتعديل. يرجى استخدام أداة ثانوية معايرة بالمعايير للقياس. إذا كان المستخدم بحاجة إلى إعادة تعيين نقطة الصفر والمقياس الكامل،الرجاء الاتصال بشركةنا.
