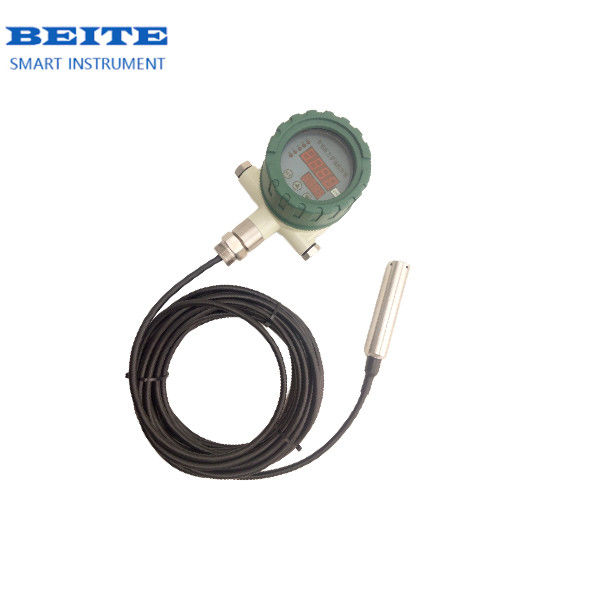

مقياس مستوى الغوص

عداد تدفق مضاد للاشتعال و مضاد للانفجار عداد تدفق ذو رأس متغير
الوصف
هذه السلسلة من أجهزة التحكم الذكية لضغط / مستوى السائل هي أجهزة قياس الضغط الرقمية الذكية ومنتجات التحكم التي تدمج قياس الضغط ، والعرض ،الخروج والتحكمهذا المنتج له بنية إلكترونية بالكامل. يستخدم الطرف الأمامي جهاز استشعار الضغط المقاوم للضغط المملوء بالزيت مع الحجاب الحاجز العزلي. يتم تحويله بواسطة A / D عالي الدقة ،معالجة بواسطة ميكرو معالج، يتم عرضها في الموقع، وتخرج قيمة التناظرية واحدة وأربع قيم التبديل. هذا المنظم الرقمي الذكي للضغط مرن في الاستخدام، بسيط في التشغيل، سهلة لتحديد الأخطاء، آمنة وموثوقة.يستخدم على نطاق واسع في الطاقة الكهرومائية، مياه الصنبور والنفط والصناعة الكيميائية والآلات والهيدروليكية وغيرها من الصناعات لأداء قياس الموقع وعرض ومراقبة الضغط / مستوى وسائل السوائل.

الجهاز مناسب للتخزين والاستخدام في الحالات التي تكون فيها درجة حرارة البيئة -20°C ~ 70°C والرطوبة أقل من 80%.
عند توصيل الجهاز بمصدر الطاقة، راجع المادة 5.2 الاتصال الكهربائي للعمل. فقط بعد التأكد من أن العملية صحيحة، يمكن تشغيل الطاقة للعمل.
عند تفكيك الجهاز، لا تطبق قوة على غلاف الجهاز.

المواصفات


- نعمالأبعاد

الاتصال الميكانيكي:

يمكن تثبيته مباشرة على خط الأنابيب الهيدروليكية من خلال مفصل أنابيب الضغط (M20 * 1.5) (يمكن تحديد مفاصل الحجم الأخرى عند الطلب).اهتزازات شديدة أو صدمات)، يمكن فصل اتصالات أنابيب الضغط ميكانيكيا عن طريق أنابيب صغيرة. يتم تثبيت منتجات مستوى السائل وفقًا للشريط.

ملاحظة: عندما يكون نطاق القياس أقل من 100 كيبا، قم بتثبيته عمودياً.

الاتصالات الكهربائية:

من أجل منع تأثير التداخل الكهرومغناطيسي، ينبغي إيلاء الاهتمام للشؤون التالية:

● يجب أن تكون وصلات الخط قصيرة قدر الإمكان ويجب استخدام أسلاك محمية

●حاول تجنب القرب المباشر من أجهزة المستخدم أو أسلاك الأجهزة الكهربائية والإلكترونية التي قد تسبب التداخل.

● إذا تم تثبيته بخرطوم ميكرو، يجب أن تكون القشرة أرضية بشكل منفصل

1. إعداد وظيفة

المخرج: هناك أربعة مخرجات للتبديل. يتبديل المخرج المقابل عندما تصل قيمة التقاط نقطة التبديل وتتبديل مرة أخرى عندما ينخفض الضغط إلى أقل من قيمة الإفراج.

حدد نقطة التبديل

AL1H هذه القيمة هي قيمة سحب المفتاح 1

AL1F هذه القيمة هي قيمة الإفراج عن المفتاح 1

AL2H هذه القيمة هي قيمة سحب المفتاح 2

AL2F هذه القيمة هي قيمة الإفراج عن التبديل 2

AL3H هذه القيمة هي قيمة سحب المفتاح 1

AL3F هذه القيمة هي قيمة الإفراج عن المفتاح 1

AL4H هذه القيمة هي قيمة سحب المفتاح 2

AL4F هذه القيمة هي قيمة الإفراج عن المفتاح 2

هذه القيمة هي القيمة الأساسية.

FILT هذه القيمة هي قيمة فلتر العرض.

END حفظ والخروج

قيمة العرض = القيمة الأساسية + القيمة المقاسة، لذلك بعد تعيين القيمة الأساسية، يتم تعيين قيمة التحكم وفقا لقيمة العرض.

ملاحظة: يتم تحديد نقطة التبديل من خلال تكوين قيمة التقاط وقيمة الإفراج. عندما تكون قيمة التقاط أكبر من قيمة الإفراج ،إنه مخرج إنذار الحد الأعلى (وظيفة مفتوحة عادةً)عندما تكون قيمة التقاط أقل من قيمة الإفراج ، فهي خيار إطلاق إنذار الحد الأدنى (وظيفة مغلقة عادةً).الفرق بين القيمة وقيمة الإفراج هو استيريز نقطة التبديل.

مثال: لتحديد نقطة التبديل 1 كمخرج إنذار الحد الأعلى (الجهاز المفتوح عادةً) عند 4Mpa

الشفط والانفصال عند أقل من 3.95Mpa ؛ نقطة التبديل 2 هي خيار إنتاج إنذار الحد الأدنى (وظيفة مغلقة عادة) الشفط عند 10Mpa ، الشفط والاتصال تحت 9.95Mpa:أدخل القائمة: الإعدادات

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

● اضغط على مفتاح "SET"

●عرض قفل (مطلب كلمة المرور)

● اضغط على المفتاح ▲ أو ▼ لإدخال كلمة المرور 1.

● اضغط على مفتاح "SET" للتأكيد

● اضغط على المفتاح ▲ أو ▼ للتمرير لأعلى أو لأسفل لتحديد القائمة (AL1H ، AL1F ، AL2H ، AL2F ، ، ، ، ، ، END)

● اضغط على مفتاح "SET" لدخول القائمة المختارة.

● اضغط على المفتاح ▲ أو ▼ لتغيير الإعدادات

● اضغط على مفتاح "SET" للتأكيد. إذا لزم الأمر، استخدم مفاتيح ▲ أو ▼ لتحديد القوائم الأخرى للتعديل.

● بعد الانتهاء من التعديل، حدد قائمة "END" واضغط على مفتاح "SET" لتأكيد الاحتفاظ والخروج.

● إذا لم يتم الضغط على أي مفتاح لمدة 30 ثانية، فسوف يخرج تلقائيًا من حالة الإعداد، ولكن البيانات المعدلة لن يتم حفظها.

تعليمات الاستخدام

1الجهاز مناسب للتخزين والاستخدام حيث درجة حرارة المحيط هي -20 °C ~ 70 °C والرطوبة أقل من 80٪.

2عند توصيل الجهاز بمصدر الطاقة، يرجى الرجوع إلى 5.2 الاتصال الكهربائي للعمل.فقط بعد تأكيد أن العملية صحيحة يمكن تشغيل الطاقة للعمل.

3عند تفكيك الجهاز، لا تطبق القوة على غلاف الجهاز.

2الضمان

طالما أن المستخدم يلتزم بقواعد الاستخدام والحماية ، فإن الأداة مضمونة لمدة عام واحد من تاريخ الشحن. سيتم إجراء الإصلاحات بعد سنة واحدة من قبل شركتنا.شركتنا ترحب بالرسائل، مكالمات واقتراحات من المستخدمين في أي وقت.

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
