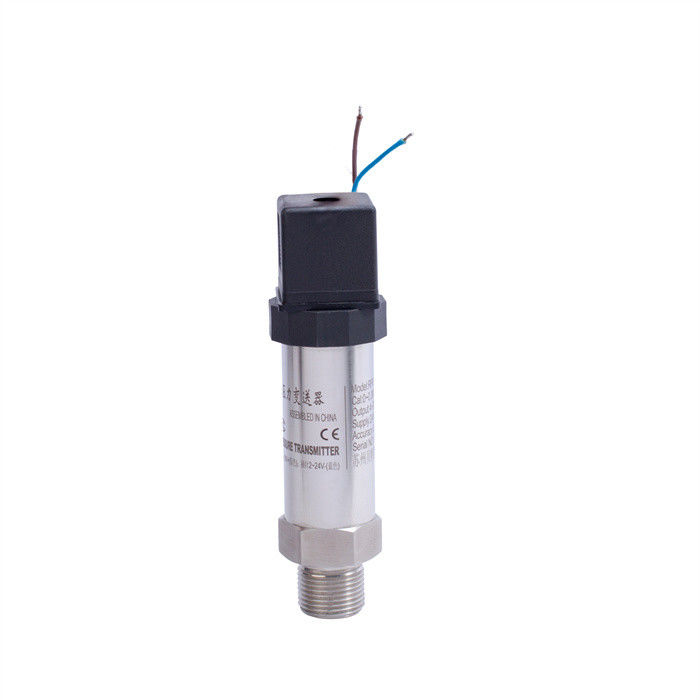

جهاز نقل الضغط المدمج آلة تحويل الضغط

وحدة لوحة الدوائر
وحدة لوحة الدوائر في جهاز الإرسال هي لوحة الدوائر التي تستخدم الدوائر المتكاملة الخاصة بالتطبيق وتكنولوجيا تغليف السطح.تحصل لوحة الدوائر على إشارة من جهاز الاستشعار وتصحيحها وتحديدهاالجزء الخارجي من وحدة لوحة الدوائر يحول الإشارة الرقمية إلى إشارة خروجا التناظرية،والمرسل هارت يمكن أن تتواصل مع عامل اليد هارت أو برنامج الكمبيوتر العلوي.
1.2.1 تحويل A/D
دائرة تحويل A/D تستخدم دائرة متكاملة ذات طاقة منخفضة 16 بت لتحويل مخرج التيار التناظري من قبل الديمومولاتور إلى تيار رقمي،التي يتم توفيرها إلى المعالج الدقيق كإشارة دخول.
1.2.2 معالج صغير
يسيطر المعالج الصغير في جهاز الإرسال على تحويل A/D و D/A، ويمكنه أيضًا إكمال التشخيص الذاتي وإدراك التواصل الرقمي.يتم معالجة قيمة الضغط الرقمية بواسطة معالج صغير وتخزينها كرقم لضمان تصحيحات دقيقة وتحويل الوحدات الهندسيةوبالإضافة إلى ذلك، يمكن للمعالج الدقيق أيضا إكمال خطية المستشعر، ونسبة النطاق، وقت التخفيف ووظائف أخرى.
1.2.3 ذاكرة EEPROM
الذاكرة غير متقلبة لذا حتى لو كان الطاقة مغلقةالبيانات المخزنة يمكن أن لا تزال سليمة لتحقيق الاتصال الذكي في أي وقت.
1.2.4 تحويل D/A
تحويل D / A يحول الإشارة الرقمية المصححة المرسلة من قبل المعالج الدقيق إلى إشارة تناظرية 4-20mA ويخرجها إلى الحلقة.
1.2.5 الاتصالات الرقمية
يتم اختبار جهاز الإرسال وتهيئته باستخدام جهاز الاتصال أو أي نظام مضيف يدعم بروتوكول الاتصالبروتوكول HART يستخدم تقنية BELL202 المعتادة في الصناعة، مع 1200 هرتز أو 2200 هرتز الإشارة الرقمية المطبقة على إشارة 4 ~ 20mA لتحقيق الاتصال، الاتصال، الإشارة الترددية على عملية 4 ~ 20mA لا تنتج أي تداخل.

المعلم الوظيفي
وسيلة الاستخدام: السائل والغاز والبخار
نطاق القياس: انظر شهادة المنتج وتسميته.
إشارة الخروج: سلكين 4 ~ 20Ma DC أو رقم HART متداخل على 4 ~ 20Ma DC
إشارة الكلمة ، من قبل المستخدم اختيار حر للمخرجات الخطية أو المخرجات الجذرية (الضغط التفاضلي).
مصدر الطاقة: مصدر الطاقة هو 12 ~ 45VDC ، ومصدر الطاقة العاملة العام هو 24VDC.
الحمل: المقاومة القصوى للحمل RL لوحة الدوائر هي: RL = (Vs-12V) / 0.023A ،
في الصيغة، RL: أقصى مقاومة الحمل Ω، أقصى RL هو 600Ω أثناء الاتصال؛ Vs: إمدادات الطاقة
الجهد V

المدى وموقف الصفر: يمكن ضبط جهاز الإرسال عن طريق زر في مكانه أو عن طريق اعتماد HART
المُتواصل مُعدّل عن بعد
النقل الإيجابي والسلبي: جهاز نقل الضغط التفاضلي: الحد الأقصى للنقل الإيجابي هو الحد الأعلى لمدى القياس (URL)
نفس ما هو أدناه) الاختلاف من نطاق القياس؛ الحد الأقصى للهجرة السلبية هو URL.
قيمة النقل الإيجابية هي الفرق بين عنوان URL والمدى المقاس.
جهاز إرسال الضغط المطلق: الحد الأقصى لنقل الإيجابي هو الفرق بين URL والمدى القياس؛ بدون حمولة
الهجرة.
إنذار الخطأ: يكتشف برنامج التشخيص الذاتي خطأً بمخرج تشبيه أعلى من 22mA أو أقل
عند إنذار 3.9mA ، يمكن تحديد إشارة إنذار عالية ومنخفضة بواسطة مفتاح المكونات الإلكترونية.
حماية كتابة حالة جهاز الإرسال: قم بتبديل مفتاح على مكون إلكتروني لمنع تكوين جهاز الإرسال
التغيير.
نطاق درجة الحرارة: الدائرة الإلكترونية: -30 ~ + 85 °C

العنصر الحساس (ملء بزيت السيليكون): -40 ~ + 104°C (ملء بزيت خامل): -184 ~ + 71°C
درجة حرارة التخزين: -30 ~ + 85°C
وقت البدء: الحد الأقصى للضغط < 2 ثانية
امتصاص الحجم: < 0.16 سم3
التخفيف: التخفيف الكهربائي هو 0 ~ 16s، ويمكن ضبطها في فترة 0.1s، عنصر حساس (شحنة
زيت السيليكون) الوقت الطبيعي 0.2s، كود النطاق 3 وقت التخفيف هو 0.4s.

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
