أجهزة إرسال الضغط اللاسلكية لقياس الضغط في آبار النفط والغاز

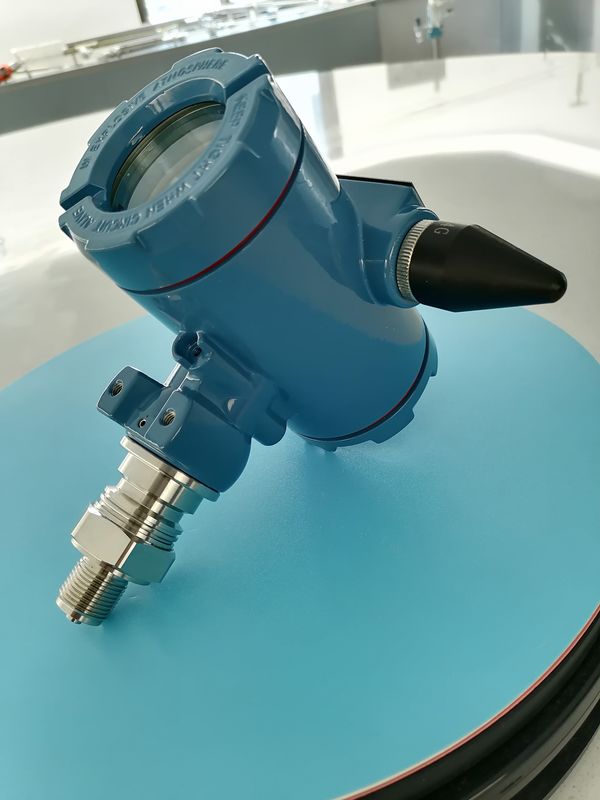

عرض صورة المنتج

جهاز إرسال ضغط لاسلكي هو جهاز يستخدم لقياس وإرسال بيانات الضغط.إنه ينقل إشارات الضغط إلى الطرف المتلقي من خلال تكنولوجيا الاتصالات اللاسلكية لتحقيق مراقبة عن بعد ونقل البياناتبالمقارنة مع أجهزة إرسال الضغط السلكية التقليدية، لا تتطلب أجهزة إرسال الضغط اللاسلكية الأسلاك، فهي أكثر مرونة في التثبيت،وهي مناسبة للاستخدام في التطبيقات التي لا يكون فيها السلك سهلاً أو يتم استخدام أجهزة متنقلة.

تكوين جهاز نقل الضغط اللاسلكي
1جهاز استشعار الضغط: يكتشف ضغط الوسط المقاس ويحوله إلى إشارة كهربائية.
2. ** دائرة معالجة الإشارة**: تُشَرّط وتُضخّم الإشارة الكهربائية لنقلها.
3. **وحدة الاتصالات اللاسلكية**: تنقل الإشارة المعالجة لاسلكياً، مثل LoRa، Zigbee، NB-IoT، Wi-Fi أو Bluetooth.
4نظام الطاقة: عادة ما يتم تشغيله بواسطة البطاريات، وبعضها يستخدم الطاقة الشمسية أو غيرها من الطرق ذاتية الطاقة.
5. **الغلاف والحماية**: من أجل التكيف مع البيئات الصناعية القاسية ، عادة ما تستخدم غلافات مقاومة للتآكل والحمية للماء والوقاية من الانفجار.

سيناريوهات التطبيق
- **الأتمتة الصناعية**: مناسبة لمراقبة ضغط خطوط الأنابيب في المصانع، وخزانات التخزين، المرجلات، الخ.
- **صناعة النفط والغاز**: تستخدم لقياس الضغط في حقول النفط والغاز.
- **معالجة المياه وحماية البيئة**: مراقبة معدات معالجة المياه وضغط خطوط الأنابيب.
- ** نظام HVAC **: اكتشاف تغيرات الضغط في أنظمة تكييف الهواء و HVAC.
- الزراعة الذكية: مراقبة ضغط المياه في أنظمة الري

المزايا
- **التركيب المرن**: لا حاجة إلى الأسلاك، مما يوفر وقت التثبيت والتكلفة.
- ** سهولة الصيانة **: تقليل الإصلاحات بسبب تلف الأسلاك أو التآكل.
- ** مراقبة عن بعد **: يدعم نقل الإشارة لمسافات طويلة ومناسب للمراقبة الموزعة.
- قابلية التكيف القوية: يمكن استخدامها في البيئات القاسية، مثل درجة الحرارة العالية، الرطوبة العالية أو الأحداث القابلة للاشتعال والانفجار.

أجهزة إرسال الضغط اللاسلكية تحسن مستوى الذكاء للمعدات من خلال الجمع بين تكنولوجيا الاستشعار وتكنولوجيا الاتصالات اللاسلكية.خاصة في الإنترنت الصناعي للأشياء (IIoT).

يعتمد الموقع الصحيح لأنبوب عملية الإرسال على الوسيط الذي يتم قياسه. من أجل اختيار موقع تثبيت معقول ، يجب النظر في النقاط التالية:
1) لا يمكن أن تكون الوسائط التآكل أو الحرارة الزائدة في اتصال مباشر مع جهاز الإرسال.

2) منع الرماد من التركيب داخل أنبوب الضغط.

3) استخدم أنبوب الضغط أقصر ما يمكن.

4) يجب أن يكون الارتفاع الهيدروليكي في الأنابيب الضغطية اثنين متوازنة.

5) يجب تثبيت أنبوب الضغط في مكان مع تراجع درجة الحرارة الصغيرة والتذبذب.

عند قياس ضغط الغاز، يطلب تركيب أنبوب تحفيز الضغط متصل بخيط أنابيب العملية ضمن 45 درجة من الاتجاه العمودي الصعودي أو العمودي الصعودي.يجب تركيب جهاز الإرسال فوق منفذ الضغط الجانبي للسماح بإفراز السائل في أنابيب العمليةعند قياس ضغط السائل، من المطلوب تثبيت أنبوب تحفيز الضغط متصل بخط الأنابيب العملية في الاتجاه الأفقي أو في حدود 45 درجة إلى أسفل في الاتجاه الأفقي.يتم تثبيت جهاز الإرسال تحت منفذ الضغط على الجانب للسماح بالغاز أن يتم تفريغها في أنابيب العملية.

المواصفات

عملية تركيب جهاز نقل الضغط اللاسلكي بسيطة نسبيا ومرنة، ولكن من أجل ضمان دقة القياس واستقرار الاتصال،بعض نقاط التثبيت تحتاج إلى الاهتمامفيما يلي خطوات التثبيت والاحتياطات لجهاز نقل الضغط اللاسلكي:

خطوات التثبيت

1** حدد موقع التثبيت**
- تأكد من أن موقع التثبيت يمكن أن يعكس الضغط الحقيقي المقاس وتجنب الزوايا المسدودة أو انحناءات الأنابيب.
- اختر مكاناً خالياً من التداخلات وتجنب مصادر التداخل الكهرومغناطيسي القوية، مثل محولات الترددات، أجهزة إرسال الراديو، إلخ.
- تأكد من أن الإشارة يمكن أن تنتقل بسلاسة إلى الطرف المتلقي.

2**ربط الوسيط المقاس**
- استخدم رابط مناسب لربط جهاز الإرسال بالأنابيب الضغطية أو واجهة الضغط.
- تأكد من أن الواجهة مغلقة بشكل جيد لتجنب التسرب الذي يؤثر على دقة القياس.
- تجنب التعرض المباشر لاهتزازات قوية أو تغيرات حرارة حادة أثناء التثبيت.

3** توفير الطاقة وتكوين الاتصالات اللاسلكية**
- تحقق من طاقة البطارية أو مصدر الطاقة الخارجي للتأكد من أن جهاز الإرسال لديه إمدادات طاقة كافية.
- تكوين وحدة الاتصالات اللاسلكية وتعيين معايير الاتصالات، مثل التردد، عنوان هوية، معدل نقل البيانات، الختأكد من أن تكوين الاتصال يطابق الطرف المتلقي.
- في الأحداث التي تتطلب متطلبات مضادة للانفجار، تأكد من استخدام بطاريات مضادة للانفجار أو مصادر الطاقة التي تلبي المعايير.

4** اختبار الإشارة **
- بعد الانتهاء من التثبيت، إجراء اختبار إشارة للتأكد من أن البيانات يمكن أن يتم نقلها إلى الطرف المتلقي بشكل طبيعي.
- اختبار دقة القياس من جهاز نقل الضغط وتعديل جهاز نقل لتلبية متطلبات القياس.

5. ** إصلاح جهاز الإرسال **
- استخدمي دعامات أو شرائح ملائمة لتثبيت جهاز الإرسال بحزم لتجنب الضعف.
- إذا كان من الضروري تركيبها في الهواء الطلق، فمن الأفضل استخدام غطاء واقي لحماية الجهاز من العوامل الطبيعية مثل الرياح والمطر.

الاحتياط

- ** تجنب الاهتزاز **: إذا تم تثبيته في مكان مع اهتزازات كبيرة ، يجب اتخاذ تدابير للحد من الاهتزاز ، مثل إضافة وسائد تخفيف الاهتزاز.
- **صيانة منتظمة**: تحقق من طاقة بطارية الجهاز واستبدال البطارية أو شحنها بانتظام.
- ** تدابير الحماية **: بالنسبة للبيئات القاسية، تأكد من أن جهاز الإرسال لديه غطاء ذو مستوى حماية مرتفع بما فيه الكفاية، مثل IP65 أو مستوى أعلى من مقاومة الماء والغبار.
- ** حماية البرق والأرض **: عند التثبيت في المناطق ذات البرق المتكرر ، فكر في تدابير حماية البرق وقم بعمل جيد للأرض.
اقتراحات تركيب لحالات خاصة

- **بيئة درجة حرارة عالية أو منخفضة**: اختر جهاز إرسال مناسب لمدى درجة الحرارة لتجنب تلف المعدات بسبب درجة حرارة عالية أو منخفضة.
- **البيئة المتفجرة**: استخدام أجهزة إرسال ضغط لاسلكية مضادة للانفجار وضمان الامتثال للمعايير والمتطلبات المقاومة للانفجار.
- **البيئة البحرية أو التآكل**: اختر جهاز إرسال مصنوع من مواد مقاومة للتآكل لتمديد عمر الخدمة للمعدات.

التثبيت الصحيح يمكن أن يضمن دقة القياس واستقرار نقل البيانات من جهاز إرسال الضغط اللاسلكي ويمدد عمر الخدمة.

صيانة المنتج
1كل اتصالات جهاز الإرسال الذكي لا يمكن فكها أو تفكيكها حسب رغبتها
2يجب وضع جهاز إرسال الضغط الذكي والتعامل معه بعناية لمنع تلف الحجاب الحاجز وغيره من الملحقات.يجب أن تعود إلى شركتناعند العودة، تأكد من حماية الحجاب الحاجز من جهاز الإرسال ولا تدعها تتلف أثناء النقل.حزم المكون بأكمله في مواد مضادة للهزاز و ارسله الى شركتنا.

تفريغ وتكامل المنتج
1عند تفريغ العبوة، تحقق مما إذا كانت العبوة سليمة، وتحقق مما إذا كان الطراز والمواصفات وعقد الطلب من جهاز الإرسال متسقة وفقا لقائمة التعبئة.تحقق ما إذا كانت الملحقات العشوائية كاملة.
2أدوات الضغط التفاضلية / جهاز نقل الضغط
● نسخة واحدة من دليل الاستخدام
● نسخة واحدة من شهادة المنتج
● نسخة واحدة من بيانات فحص مصنع المنتج
● 1 مجموعة من القابس، وقبس الأسلاك، وعصا التثبيت والبطاقة على شكل U (اختياري)

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30٪ الودائع مقدما و 70٪ التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
