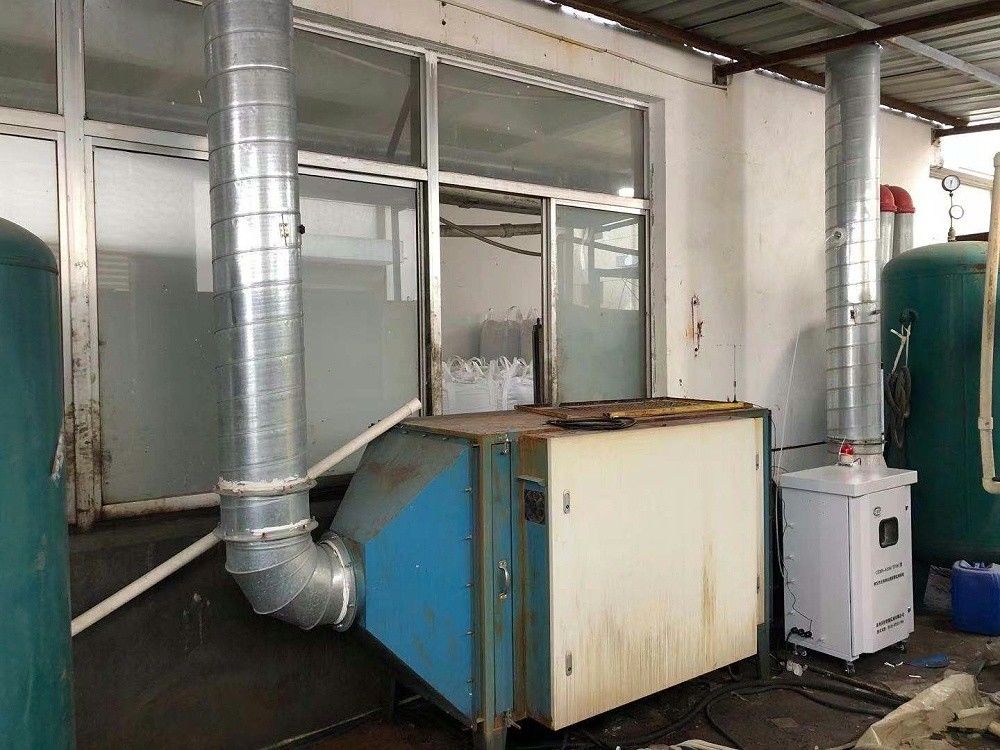

مراقبة المركبات العضوية المتطايرة

المحطة الجوية الصغيرة MAS-I

الوصف

نظام مراقبة الإنذار عبر الإنترنت V8100/TVOC المركبات العضوية المتطايرة (TVOC)

PID هو جهاز كشف للأيونات الضوئية ، يستخدم أساساً للكشف عن المركبات العضوية المتطايرة ذات التركيز المنخفض وغيرها من الغازات السامة في حدود 1ppb-15000ppm. PID هو جهاز كشف حساس للغاية ويتم استخدامه على نطاق واسع.

تستخدم أجهزة الكشف عن PID مصدرًا للضوء فوق البنفسجي (UV) لتأين الجزيئات العضوية إلى أيونات إيجابية وسلبية (تأين) يمكن اكتشافها بواسطة جهاز الكشف.الكاشف يلتقط الشحنات الإيجابية والسلبية من الغازات المؤينة ويحولها إلى إشارة خروج الحالية لقياس تركيز الغازعندما يمتص الغاز الذي سيتم قياسه الضوء فوق البنفسجي عالي الطاقة ، يتم تحفيز جزيئات الغاز بواسطة الضوء فوق البنفسجي وتفقد إلكتروناتها مؤقتا وتصبح أيونات مشحونة إيجابيا.بعد اكتشاف أيونات الغاز على قطب الكهرباء في الكاشف، فإنها تتحد بسرعة مع الإلكترونات لإعادة تنظيم الأيونات الأصلية جزيئات الغاز.لا يتطلب الاحتراق ولا يغير جزيئات الغازات التي سيتم قياسهاالغاز الذي تم اكتشافه بواسطة PID لا يزال يمكن جمعها لمزيد من القياس أو المعالجة.

من الناحية النظرية، كل المواد الكيميائية يمكن أن تكون مُأيونية، لكن الطاقة المطلوبة لتحويلها مختلفة. الطاقة التي يمكن أن تنقل إلكترونًا وتؤين مركب تسمى طاقة التأين،ويتم استخدام فولت الإلكترونات (eV) كوحدة قياسيمكن أيضًا قياس الطاقة المنبعثة من مصباح الأشعة فوق البنفسجية بالإلكترون فولت. إذا كانت طاقة تأين الغاز أقل من الطاقة المنبعثة من مصباح الأشعة فوق البنفسجية ، فسيتم تأين الغاز.الغازات الرئيسية أو المواد المتطايرة التي يمكن اكتشافها بواسطة PID هي عدد كبير من المركبات العضوية التي تحتوي على ذرات الكربون (VOC)بما في ذلك

الاروماتيك: سلسلة من المركبات التي تحتوي على حلقات البنزين، مثل البنزين، التولولين، الإيثيل البنزين، الكسيلين، الخ؛

الكيتونات والألدهايدات: المركبات التي تحتوي على روابط C=O، مثل البوتانون، الفورمالديهايد، الأسيتالدهيد، الخ.

الأمينات والمركبات الأمينية: الهيدروكربونات التي تحتوي على ن، مثل الديثيلامين، الخ.

الهيدروكربونات الهالوجينية: التريكلور إيثيلين (TCE) ، البيركلور إيثيلين (PCE) ، الخ.

- المواد العضوية التي تحتوي على الكبريت: الميثيل ميركبتان، الكبريتيد، الخ؛

الهيدروكربونات غير المشبعة: البوتادين، الإيزوبوتيلين، الخ.

الهيدروكربونات المشبعة: البوتان، الأوكتان، الخ.

الكحولات: الكحول الإيزوبروبيل (IPA) ، الإيثانول، الخ

بالإضافة إلى المركبات العضوية المذكورة أعلاه ، يمكن لـ PID أيضًا قياس بعض الغازات المركبة غير العضوية الخالية من الكربون ، مثل:

أمونيا

غازات أشباه الموصلات: الأرسين (الأرسين) ، الفوسفين (الفوسفين) ، الخ؛

سلفيد الهيدروجين

أكسيدات النيتروجين

بروم واليود

1.3 المؤشرات التقنية

نوع جهاز الاستشعار: PID photoion

نوع الغاز: TVOC

طريقة أخذ العينات: امتصاص المضخة

نطاق النظام: 0-2000ppm

نطاق الكشف: 19.99ppm، 99.99ppm، 1999ppm

الدقة: 0.01 (0~1.99ppm) ، 0.1 (0~99.99ppm) ، 1 (0~1999ppm)

طريقة العمل: العمل المستمر الثابت

إمدادات الطاقة العاملة: DC24V ± 10%

استهلاك الطاقة: <30 واط

درجة الحرارة المحيطة: -2060°C

رطوبة البيئة: ≤95%RH

خطأ القياس: ≤ ± 10% F.S

وقت الاستجابة: ≤ 30 ثانية (قيمة ثابتة 90%)

التكرار: 2%

مستوى الحماية: IP65

ضغط البيئة: 80~110KPa

مخرج الإشارة: 4 ~ 20mA نظام ثلاثي الأسلاك DC ، أقصى مقاومة الحمل 500Ω ، مخرج RS485 ، مخرج التبديل

وزن النظام: حوالي 47 كجم

الأبعاد الإجمالية: 620 ((L) * 431 ((W) * 958 ((H) mm

الواجهة الكهربائية: 3 موصلات كابلات (قطر سلك التثبيت 7-14mm)

الأخطاء الشائعة والحلول

ظاهرة الخطأ سبب الحل

لا يمكن بدء النظام

2. سلك الطاقة في اتصال سيء. 1. تأكد من أن هناك مصدر الطاقة 220VAC.

2. تحقق ما إذا كان سلك الطاقة متصلة بشكل راسخ

لا يمكن قياس أي بيانات بعد التشغيل أو انحراف البيانات كبير.

2أنبوب نقل غاز العينة يتسرب تأكيد المكونات ومحتوى غاز الدخان

2. تحقق من ضيق الهواء من النظام وتشديد المفاصل من كل جهاز

ضعف قابلية التكرار 1. تلوث خطوط الأنابيب

2لقد انتهت عمر جهاز الاستشعار نظف أو استبدل خط الأنابيب

2-استبدل جهاز الاستشعار

لا يمكن معايرة العداد 1. تركيز غاز المعايرة غير صحيح.

2لوحة الدوائر تالفة

3أجهزة الاستشعار تالفة استخدم الغاز المناسب للتعديل

2. استبدال لوحة الدوائر (يوصى بالعودة إلى المصنع لإصلاح)

3. استبدال جهاز الاستشعار

لا يوجد مخرج 1 فشل في لوحة الدوائر

2الدوائر معطلة أو مقطوعة

3. إنّ فولتاج إمدادات الطاقة منخفض جداً أو مرتفع جداً 1. استبدال لوحة الدوائر (من المستحسن إعادتها إلى المصنع لإصلاحها)

2. تحقق ما إذا كان الخط متصلة بشكل راسخ

3. تحقق من فولتاج إمدادات الطاقة (24VDC هو الموصى به)

الاحتياط

عند فتح الغطاء للتعديل أو الصيانة، تأكد من العمل في الهواء النظيف.

يستخدم الجهاز للكشف عن تركيز الغازات العضوية في الهواء. لا يمكنه الكشف عن الغازات العضوية في بخار الماء أو الغازات الخاملة أو في البيئات التي تعاني من نقص حاد في الأكسجين.

عند تثبيت السلك الوارد ، يجب عليك تشديد مقعد كابل الواجهة ، وضغط على حلقة الختم المطاطية ، واحتفظ بالكابل بشدة (متطلبات مقاومة الانفجار).

• اتخاذ تدابير مناسبة لحماية البرق. الأضرار الناجمة عن ضربات البرق وغيرها من الكوارث الطبيعية لا تقاوم لن تغطي الضمان.

لا تجعل هذا النظام يتلامس بشكل متكرر مع غاز عينة عالية التركيز، وإلا فإن عمر العمل للمستشعر سيتم فقدان.من المستحسن بشكل عام استبدال جهاز الاستشعار كل سنتين.

قطع غيار شائعة الاستخدام

الرقم التسلسلي الاسم رقم البند ملاحظات

1 عنصر تصفية مسبار العينات 0103000007X 2μm

2 عنصر تصفية رقيق GCX17010200 0.2μm

3 مضخة الهواء GDX18060100 6.5L/min

4 عداد تدفق GBX17010800 1-5L/min

5 جهاز استشعار PID QAX18062000 0-2000ppm
- نعم

الوصف

ملاحظة:
1السائل: الماء
2ضغط العمل: <0.6MPa
3ضغط الاختبار: 1.0MPax30min
4درجة حرارة العمل: أقل من 120 درجة مئوية
5فقدان الضغط: <70كبا
6مستوى الدقة: ± 5%
7. علامة اتجاه تدفق المياه في الموقع المناسب
8معيار اللحاء: HG20592 PN16 RF

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
