المحطة الجوية الصغيرة MAS-I
الوصف

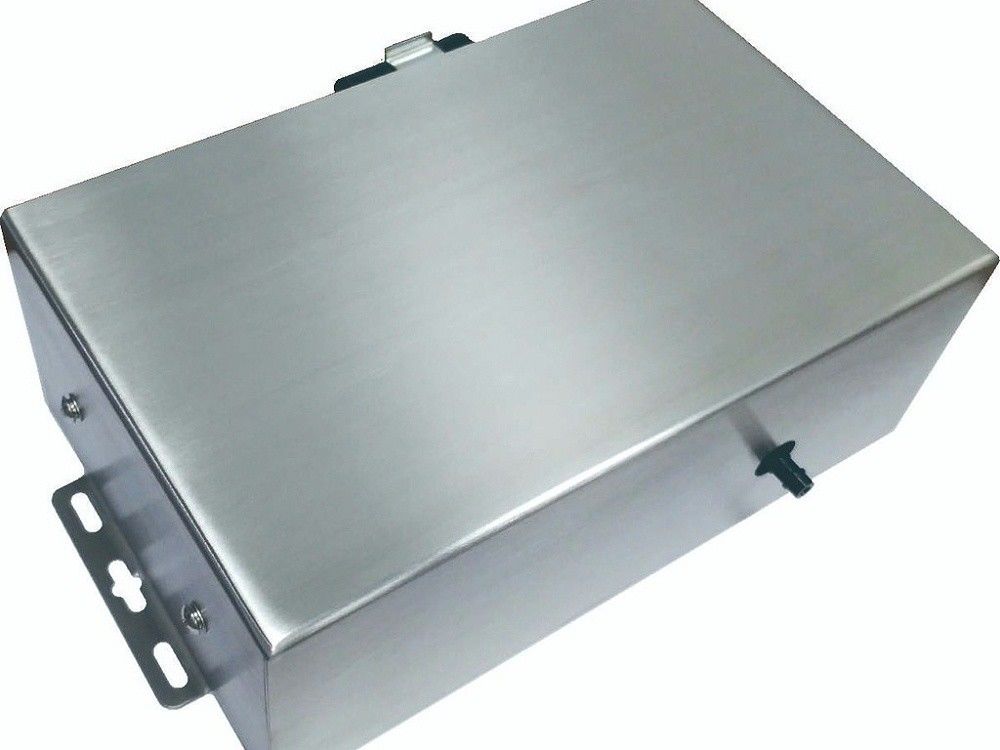

مقياس الغبار عبر الإنترنت DM-2510T مناسب لتحديد تركيز الجسيمات القابلة للتنفس بسرعة في البيئة الجوية ،الكشف عن تركيز الغبار في جوانب نظافة العمل مثل مواقع الإنتاج في المؤسسات الصناعية والتعدينية، ومراقبة تركيز الغبار القابل للتنفس في مجال حماية البيئة.
هذا المنتج يتبنى تصميم خاص للغرفة البصرية ويدخل غاز الغلاف لحماية الغرفة البصرية بأكملهامما يقلل من تلوث التجويف البصري بجسيمات الغبار إلى حد كبير ويقلل من عبء العمل الصيانة.
تصميم المنتج يتوافق مع معيار JJG846-2015 وتم استخدامه على نطاق واسع في مراقبة تركيز الغبار في الوقت الحقيقي في الأماكن العامة مثل مواقع البناء ،المؤسسات الصناعية والتعدينيةيمكن أن تلاحظ بشكل أسرع ومباشر التغيرات المستمرة في تركيز الغبار في الغلاف الجوي، والتي تتوافق مع المعايير الصناعية ذات الصلة.القوانين والمعايير يمكن أيضا تحسين فعالة كفاءة العمل ويمكن تطبيقها في كل من الداخل والخارج.
- نعم
السمة
معايير الدقة
/معيار الدقة
قطع حجم الجسيمات البصرية، يمكن مراقبة PM1.0، PM2.5، PM100، TSP في وقت واحد
حياة طويلة
حياة طويلة
إضافة وظيفة حماية غاز الغلاف لتمديد عمر الخدمة للمعدات نفسها
الحماية المدمجة
الحماية المدمجة
زيادة وظيفة حماية المسار الجوي
ردود الفعل الذاتية
/SELF-FEEDBACK
زيادة ردود الفعل التدفق يدرك التحكم في التدفق المستمر، والحفاظ على استقرار حجم العينات، وتحسين الدقة.
صيانة سهلة
/ سهلة الصيانة
سهلة التثبيت وتفكيكه
البيانات دقيقة
بيانات دقيقة
يمكن تحقيق المعايرة الصفرية ومعايرة المدى من خلال البرمجيات
يمكن التحكم في أخذ العينات
/ العينات قابلة للسيطرة
طريقة أخذ عينات قابلة للتخصيص ووقت أخذ عينات قابلة للسيطرة
البيانات دقيقة
بيانات دقيقة
إضافة معامل تحويل تركيز الكتلة
مخرجات متعددة
/مخرجات متعددة
مخرج واجهة، RS232/485، الخ
المواصفات
| معايير المراقبة | (ب.م.1)0، Pm2.5، Pm10، Tsp |
| نطاق التركيز | 0-30 ((Mg/M3) |
| دقة المراقبة | 0.1 ((μG/M3) |
| فترة أخذ العينات | أخذ العينات 15 ثانية، فترة 45 ثانية |
| بيئة الاستخدام | الغلاف الجوي |
| طريقة التواصل | 232 روبية، 485 روبية |
| إمدادات الطاقة | التيار الكهربائي 12-24 فولت |
| استهلاك الطاقة | 4.0w |
| الأبعاد | 215×70×160ملم3 |
| الجودة | 1.3 كجم |
| طريقة التثبيت | تركيب الحائط الذكي |
الوظيفة والتعريف
بوابة أخذ العينات: يرجى إزالة الغطاء الوقائي لبوابة أخذ العينات قبل استخدام المنتج.
منفذ العادم: لا تغلق منفذ العادم أثناء الاستخدام.
المرشح الخارجي:
عند استبدال المرشح الخارجي، يرجى الانتباه إلى اتجاه السهم وعدم السماح بالوصول العكسي إلى مسار الهواء.
تعريف أسلاك المحطة:
يتم ترقيم محطات الأسلاك (كما هو موضح في الصورة أعلاه) من 1-8 من اليسار إلى اليمين.
تعريف الأسلاك للدخول والاتصال كما هو موضح في الجدول التالي:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| (+) | (-) | أ | ب | الأرض | TXD | RXD | الـ GND |
| محطة الدخول (DC: 12V) | RS485 | RS232 | |||||
وصف بروتوكول MODBUS-RTU
وصف موجز للاتفاق
طريقة نقل البايتات
معدل البود: 9600
بـيتات البداية
ثمانية عشر بت بيانات
لا توجد تعادل
فحص الأخطاء (فحص الأخطاء) CRC (فحص الاضافات الدورية ، بايت منخفض أولا ثم بايت كبير)
تنسيق إطار البيانات
| العنوان | الوظيفة | البيانات | تفقد | |
| 8-بيت | 8-بيت | N × 8-بيت | CRC-Lo | CRC-Hi |
حقل العنوان
يتم استخدام 1-247 فقط في العداد ، يتم حجز العناوين الأخرى. FCH هو عنوان البث.
نطاق الدالة
| الرمز | أهمية | طريقة التواصل | التأثير |
| 03: 00 | قراءة سجل البيانات | شخصية | الحصول على القيمة الحالية لسجل واحد أو أكثر |
| 06H | حدد قيمة سجل واحدة | شخصية | تعيين قيمة لسجل |
أساليب فحص الأخطاء
عملية توليد CRC هي:
إعداد مسجل 16 بت FFFFH (جميع 1) ، يسمى مسجل CRC.
l أداء عملية XOR على بايتات 8 بتات في إطار البيانات والبايت المنخفض في سجل CRC ، وتخزين النتيجة في سجل CRC ؛
l تحريك سجل CRC بـ بـت واحد إلى اليمين، وملء البـت بـ 0، و تحريك الحد الأدنى للـ بـت إلى الخارج و اكتشافه.
إذا كان الحد الأدنى هو 0: كرر الخطوة 3 (التحول التالي)
إذا كان الحد الأدنى هو 1:
XOR سجل CRC مع قيمة ثابتة محددة مسبقًا (A001H) ؛
تكرار الخطوات الثالثة والرابعة حتى 8 نوبات، بحيث يتم معالجة ثمانية بتات كاملة.
كرر الخطوات من 2 إلى 5 لمعالجة الثمانية البتات التالية حتى يتم معالجة جميع البايتات
قيمة سجل CRC هي قيمة CRC.
هناك أيضًا طريقة لحساب CRC باستخدام جدول محدد مسبقًا. ميزتها الرئيسية هي سرعة الحساب السريعة ، لكن الجدول يتطلب مساحة تخزين كبيرة. لن أدخل في التفاصيل هنا.الرجاء الرجوع إلى المعلومات ذات الصلة.
شرح مفصل لشكل الاتصال
بيانات القراءة (رمز الوظيفة 03)
يتم تحويل البيانات التي تم الحصول عليها إلى قيم فعلية وفقا لنوع عنصر البيانات المقابلة.
مثال أمر: قراءة بيانات PM2.5، العنوان 01H، طول القراءة محدود، وضع الكلمة
| أرسل: | عنوان الجهاز | رمز الأمر | رمز عنوان البداية | طول القراءة [وحدة كلمة] | CRC16 | |||
| 1 | 3 | 0 | 8 | 0 | 2 | CRC-Lo | CRC-Hi | |
| يعيد بشكل صحيح: | عنوان الجهاز | رمز الأمر | طول البايت | القيمة العددية | التحقق | |||
| 1 | 3 | 4 | xx xx xx xx | CRC-Lo | CRC-Hi | |||
وضع سجل واحد (رمز الوظيفة 06)
رمز الوظيفة 06H يسمح للمستخدم بتغيير محتويات سجل واحد
مثال أمر: حدد فترة عمل الجهاز إلى 15 ثانية، العنوان 01H
قائمة عناوين المعايير
| العنوان | المعلم | خصائص القراءة والكتابة | النطاق العددي | نوع البيانات |
| 6/40006 | بيانات فترة TSP (1 مكان عشري) | R | 0~999999999 | DWord |
| 8/40008 | بيانات فترة PM2.5 (1 مكان عشري) | R | 0~999999999 | DWord |
| 10/40010 | بيانات فترة PM10 (1 مكان عشري) | R | 0~999999999 | DWord |
| 33/40033 | حالة التشغيل (اكتب "0" للتوقف) | R/W | 0~1 | كلمة |
| 38/40038 | عدد القياسات | R/W | 0~255 | كلمة |
| 39/40039 | فترات | R/W | 0~255 | كلمة |
| 40/40040 | وقت التأخير | R/W | 0~255 | كلمة |
| 41/40041 | وقت دورة أخذ العينات | R/W | 1~65535 | كلمة |
| 60/40060 | العنوان المحلي | R/W | 1 ~ 247 | كلمة |
توضيح:
نوع البيانات: "وورد" يشير إلى عدد كامل غير موقّع بـ 16 بت.
"DWord" يشير إلى عدد كامل غير مُعَلَّم 32 بت.
قراءة وصفات الكتابة: "R" للقراءة فقط، "R/W" للقراءة والكتابة، ومن المحظور كتابة البيانات إلى عناوين غير مدرجة أو لا تحتوي على صفات قابلة للكتابة.
تركيز الغبار هو عدد كامل غير مُعَلَّم بـ 32 بت، وتحتل البيتات العالية والمنخفضة كل منهما عنوانًا، مع البيت المنخفض في الأمام والبيت العالي في الخلف.اضرب القيمة ذات الأرقام العالية بـ 65536 وأضف القيمة ذات الأرقام المنخفضة للحصول على قيمة المعلم، ثم تقسيمها على 10 للحصول على القيمة الفعلية للمعلم (وحدة: μg/m3).
من أجل تبسيط تعليمات التشغيل للمستخدم، يمكنك استخدام تعليمات 03H لقراءة عنوان المعلم PM، وسيتم تشغيل الجهاز تلقائيًا،إزالة الحاجة إلى إرسال تعليمات لكتابة حالة الأداةمما يجعل من السهل على المستخدمين تشغيل المعدات.
- نعم
لوائح السلامة
الاحتياطات:
لضمان الاستخدام الموثوق للمعدات وسلامة الموظفين، يرجى الامتثال للشؤون التالية أثناء التثبيت والاستخدام والصيانة:
عند تثبيت المعدات، تأكد من أن سلك الأرض في سلك الطاقة مؤسس بشكل جيد، وتأكد من أن طاقة الدخول للمعدات هي DC 12V.
لا تضع معدات النظام في مكان بارد جدا أو ساخن جدا.
إمدادات الطاقة للمعدات سوف تولد الحرارة أثناء العمل، لذلك يجب أن تكون بيئة العمل تهوية بشكل جيد لتجنب درجة حرارة مفرطة وتلف الآلة.
في الطقس الممطر والرطب أو عندما لا يتم استخدامه لفترة طويلة، يجب إيقاف تشغيل مفتاح الطاقة الرئيسي للمعدات.
يجب على الأفراد غير الفنيين عدم محاولة تفكيك المعدات دون إذن، ولا إصلاحها دون إذن لتجنب الحوادث أو تلف المعدات المزمن.
غيرها
النقل الآمن: يجب تخزينها في مستودع مُهبّر وجاف وخالي من الغازات الضارة، ويجب عدم تخزينها مع المواد الكيميائية، والمواد الحمضية والقائمة على القلويات، إلخ.
تفريغ الأمتعة بأمان: بعد استلام البضائع، يرجى تفريغ العبوة الخارجية بعناية والتعامل معها بعناية لتجنب تلف المعدات الداخلية بسبب الاصطدام.
lبعد تفريغ العبوة، يرجى التحقق من أن العناصر الموجودة في الصندوق كاملة. يرجى الرجوع إلى قائمة التعبئة.
تعليمات الصيانة
مقياس الغبار عبر الإنترنت DM-2510T هو منتج تم تصميمه وتصنيعه بعناية. بيئة الاستخدام الجيدة مواتية لصيانة الجهاز وتطيل عمر خدمته.
حافظ على الجفاف والنظافة الرطوبة المفرطة والغبار سوف تآكل لوحة الدوائر ويقصر عمر جهاز الاستشعار
يحظر ضرب هذا المنتج أو اهتزازه أو إسقاطه لتجنب تلف لوحة الدوائر.
يحظر استخدام المواد الكيميائية الخام ومواد التنظيف ومواد إزالة التلوث لتنظيف الجهازيجب أن تمسحها بأكملها بقطعة قماش خالية من القشرة مغطاة بـ 75% كحول بينما تكون الكهرباء مغلقة;
إذا لم تعمل الأداة بشكل صحيح، يحظر على الموظفين غير المدربين فتح المضيف.من فضلكم أقطعوا الكهرباء فوراً وأرسلوها إلى نقطة خدمة معينة أو اتصلوا بخدمة ما بعد البيع، والموظفين غير المدربين سوف توفر لك المساعدة.
من أجل ضمان سلامة وموثوقية الجهاز ، يوصى بتعديله مرة واحدة في السنة. يمكن للمستخدم إرجاع الجهاز إلى وحدة الإنتاج للتعديل ،أو تتبع الطريقة التي يقدمها المصنع لإجراء المعايرة في محطة قياس تتوافق مع لوائح الصناعة.
خدمة ما بعد البيع
مقياس الغبار DM-2510T عبر الإنترنت هو أداة تم تطويرها بعناية من قبل شركتنا للكشف عن الغبار ومراقبته.الشركة تعهّد بأن الجهاز لديه ضمان لمدة سنة واحدة وصيانة مدى الحياة.
خدمة باهتمام وبصدق لك ولدي. التمسك مبدأ وضع العملاء أولا والخدمة أولا، شركتنا سوف تستجيب وتجيب على طلبات العملاء والأسئلة واحدة واحدة.شركتنا دائما تولي اهتماما للتكنولوجيا المتطورة في هذه الصناعة، دائما تأخذ في الاعتبار احتياجات العملاء وتلتزم بحل حلول المستخدم. في حين الالتزام بجودة المنتج الناضجة,نحن نطلق في الوقت المناسب منتجات و حلول مختلفة مناسبة للعملاء.
إنشاء نموذج جديد لتطوير منتجات التطهير في المستقبل وتزويد العملاء بمنتجات التطهير الأكثر ذكاءً وأمانًا وأمانًا.أعتقد أنه بينما يتركز شعبنا على المستقبل، وسوف تستند أيضا على الحاضر، ومواصلة تتبع التكنولوجيا العالمية، وتوسيع بنشاط مجالات تطبيق التكنولوجيات الجديدة، وتقديم باستمرار الحلول المصممة خصيصا للمستخدمين.
إذا كان لديك أي أسئلة، يمكنك الاتصال بنا في أي وقت.
صيانة المنتج
Øمعايرة المنتجات
Øتثبيت المنتج واختباره
Øتحقيق المنتج وتقديم وثائق التحقق
Øالدعم التقني للمنتج
Øبيع المنتجات الاستهلاكية
Ø تسليم المنتج للتفتيش (معهد القياس)
الجدول الزمني
المعايير الجديدة لجودة الهواء لشبكة مراقبة PM2.5، توزيع متوسط القيم القياسية لمدة 24 ساعة هو كما يلي:
| مستوى جودة الهواء | القيمة القياسية المتوسطة للجزيئات PM2.5 على مدار 24 ساعة |
| ممتاز | 0~35ug/m3 |
| جيد | 35~75ug/m3 |
| التلوث الضوئي | 75~115ug/m3 |
| تلوث معتدل | 115~150ug/m3 |
| التلوث الثقيل | 150 ~ 250ug / m3 |
| التلوث الخطير | أكثر من 250ug/m3 |
