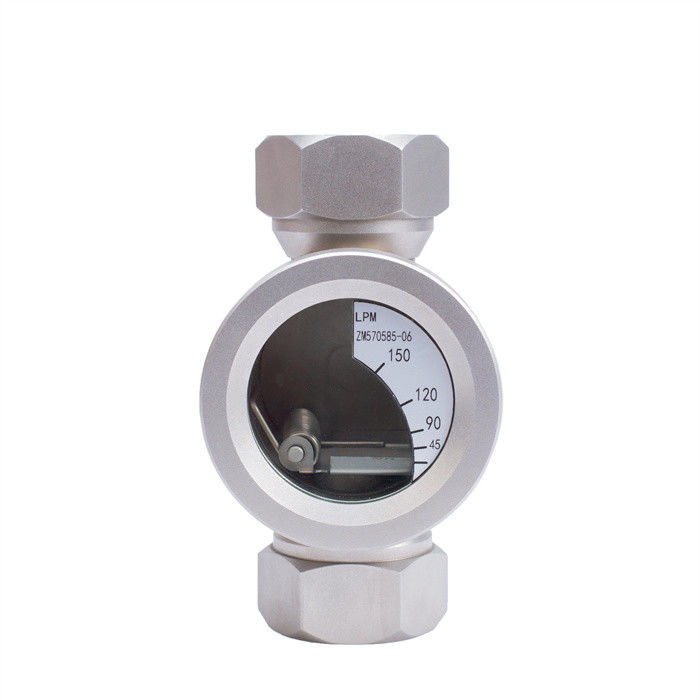

مؤشر التدفق البصري 304 مؤشر تدفق الماء من الفولاذ المقاوم للصدأ

الوصف

BT570585 سلسلة دليل التعليمات التعليمية لجهاز التدفق

نظرة عامة

عداد التدفق مناسب لخطوط الأنابيب الإنتاجية الصناعية مثل البترول والمواد الكيميائية والألياف الكيميائية والأدوية والمواد الغذائية ومحطات الطاقة والضخات والمعدات المعدنية.يمكن أن تلاحظ ظروف تفاعل تدفق السوائل، الغازات والبخار وغيرها من الوسائط في أي وقت، وهو وسيلة مهمة لضمان الإنتاج العادي وجودة المنتج.

مبدأ العمل

يتكون جهاز تدفق الرؤية من زجاج الرؤية ، الفوهة ، السترة ، المقابس ، الخ. يمكن أن يكون اتصال العملية في شكل خيوط ، شرائح ، مشابك ، الخ. يمكن لمقياس تدفق السائل والغاز ،والبخاريدور الفلاب بزوايا مختلفة مع تدفق خط الأنابيب. زاوية دوران الفلاب متناسبة مع التدفق.التدفق المقياس المقابلة للصمام هو التدفق الحالي الفعلي للأنابيب. التدفق. يمكن لمقياس تدفق الصفيحة الدوارة قياس التدفق في اتجاه واحد فقط ، ولكن قياس التدفق لا يتأثر باتجاه التثبيت. دقة قياس التدفق ± 5٪

المعلمات والعناصر التقنية لسلسلة أجهزة التدفق

نوع الخيوط: DN15-DN50 (1/2-2 بوصة)

نوع اللحاء: DN15-DN400 (1/2-16 بوصة)

مستوى الضغط: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

مقاومة الضغط للزجاج: زجاج بوروسيليكات معتدل ≤ 2.5MPa زجاج الكوارتز ≤ 10.0MPa

مادة جسم الصمام: الفولاذ المقاوم للصدأ (304 الفولاذ المقاوم للصدأ)

غطاء الختم: حلقة O من المطاط الفلوريني، غطاء البوليتاترافلوريو إيثيلين

صيانة وصيانة النوافذ الزجاجية

(1) تستخدم النافذة الزجاجية لمراقبة رد فعل تدفق السائل والغاز والبخار والوسائط الأخرى ويجب أن تبقى نظيفة وخالية من الغبار.

(2) زجاج الرؤية هو جزء يمكن ارتداؤه، لذا كن حذراً عند تركيب زجاج الرؤية.

(3) مقاومة الزجاج لدرجة الحرارة والضغط لها قيود معينة، والتي ستعتمد على الوضع الفعلي.فيما يلي توفر المعايير الوطنية لبارامترات التجريبية في عملية تصنيع الزجاج: مقاومة الحرارة: زجاج البوروسيليكات المقاوم للطقس ≤ 200 درجة مئوية، زجاج الكوارتز ≤ 1000 درجة مئوية، زجاج الألومينوسيليكات ≤ 450 درجة مئوية مقاومة الضغط: زجاج بوروسيليكات المقاوم للطقس ≤ 2 درجة مئوية.5MPa صفيحة زجاج الكوارتز ≤ 10زجاج ألومينوسيليكات ≤ 6.4MPa الزجاج العادي ≤ 0.6MPa

(4) درجة الحرارة المسموح بها للتغير المفاجئ هي < 60 درجة مئوية ، وسيتحطم الزجاج بسبب الاختلاف المفرط في درجة الحرارة.

معايير اختبار الزجاج: التصميم والتصنيع والقبول مع الإشارة إلى "دليل أنابيب الكيماويات" و HGJ501-502-86 "زجاج النافذة الضغط".تأكد من أن العناصر اللاصقة، لوحة أسفل الزجاج المرئي، قطعة الزجاج وحلقة الختم خالية من الحطام قبل أن يتم تثبيتها بالتساوي.

الأبعاد:

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
