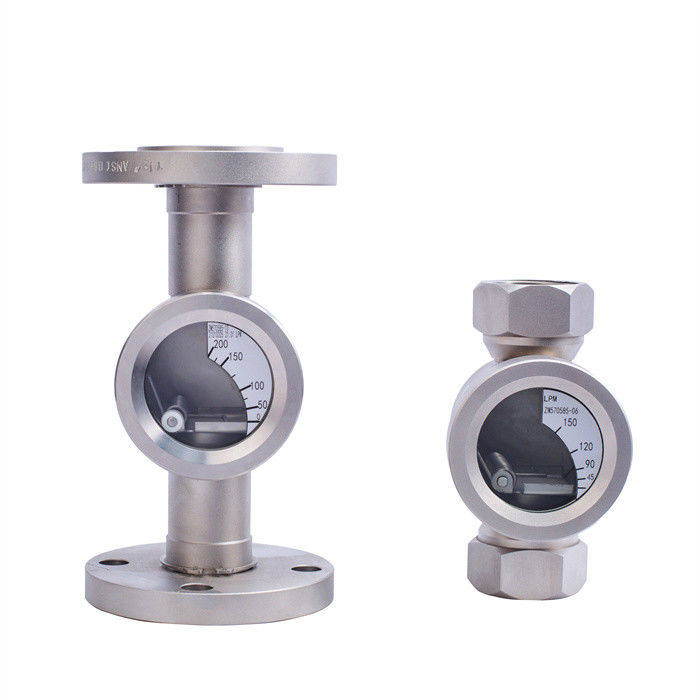

مؤشر التدفق البصري 304 مؤشر تدفق الماء من الفولاذ المقاوم للصدأ

الوصف

BT590178 سلسلة دليل التعليمات لتشغيل جهاز التشغيل

1 نظرة عامة

يمكن أن يشير مقياس التدفق ، المعروف أيضًا باسم زجاج رؤية التدفق ، ومؤشر التدفق ، ومؤشر السائل ، إلى معدل التدفق الفوري الحالي.انها مناسبة للأنابيب الإنتاج الصناعي مثل البترولالصناعة الكيميائية، الألياف الكيميائية، الطب، الغذاء، محطات الطاقة، المضخات، والمعدات المعدنية. يمكن استخدامها في أي وقت لمراقبة رد فعل تدفق السوائل والغازات،البخار والوسائط الأخرى هي واحدة من الملحقات الحيوية للأنابيب لضمان الإنتاج الطبيعي وجودة المنتج.

2مبدأ العمل

يتكون جهاز تدفق الرؤية من زجاج الرؤية ، الفوهة ، السترة ، المقابس ، الخ. يمكن أن يكون اتصال العملية في شكل خيوط ، شرائح ، مشابك ، الخ. يمكن لمقياس تدفق السائل والغاز ،والبخاريدور الفلاب بزوايا مختلفة مع تدفق خط الأنابيب. زاوية دوران الفلاب متناسبة مع التدفق.التدفق المقياس المقابلة للصمام هو التدفق الحالي الفعلي للأنابيب. التدفق. يمكن لمقياس تدفق الصفيحة الدوارة قياس التدفق في اتجاه واحد فقط ، ولكن قياس التدفق لا يتأثر باتجاه التثبيت. دقة قياس التدفق ± 5٪

المعلمات والعناصر التقنية لسلسلة أجهزة التدفق

نوع الخيوط (سلسلة BT570585): DN15-DN50 (1/2-2 بوصة)

نوع اللحاء (سلسلة BT570178): DN15-DN400 (1/2-16 بوصة)

النوع المنقسم (سلسلة BT570586): DN80-DN200 (3-8 بوصة)

مستوى الضغط: 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

مقاومة الضغط للزجاج: زجاج بوروسيليكات معتدل ≤ 2.5MPa زجاج الكوارتز ≤ 10.0MPa

مادة جسم الصمام: الفولاذ المقاوم للصدأ (304 الفولاذ المقاوم للصدأ)

غطاء الختم: حلقة O من المطاط الفلوريني، غطاء البوليتاترافلوريو إيثيلين

3صيانة وصيانة النوافذ الزجاجية

3.1يتم استخدام النافذة الزجاجية لمراقبة تفاعل تدفق السائل والغاز والبخار والوسائط الأخرى ويجب أن تبقى نظيفة وخالية من الغبار.

3.2زجاج الرؤية هو جزء يمكن ارتداؤه، لذلك كن حذرا عند تثبيت زجاج الرؤية.

3.3مقاومة درجة الحرارة والضغط للزجاج لها قيود معينة، والتي ستعتمد على الوضع الفعلي.فيما يلي توفر المعايير الوطنية لبارامترات التجريبية في عملية تصنيع الزجاج: مقاومة الحرارة: زجاج البوروسيليكات المقاوم للطقس ≤ 200 درجة مئوية، زجاج الكوارتز ≤ 1000 درجة مئوية، زجاج الألومينوسيليكات ≤ 450 درجة مئوية مقاومة الضغط: زجاج بوروسيليكات المقاوم للطقس ≤ 2 درجة مئوية.5MPa صفيحة زجاج الكوارتز ≤ 10زجاج ألومينوسيليكات ≤ 6.4MPa الزجاج العادي ≤ 0.6MPa

3.4يسمح بتغير درجة الحرارة المفاجئ < 60 درجة مئوية. قد يتحطم الزجاج بسبب اختلاف درجة الحرارة المفرط.

معايير اختبار الزجاج: التصميم والتصنيع والقبول مع الإشارة إلى "دليل أنابيب الكيماويات" و HGJ501-502-86 "زجاج النافذة الضغط".تأكد من أن العناصر اللاصقة، لوحة أسفل الزجاج المرئي، قطعة الزجاج وحلقة الختم خالية من الحطام قبل أن يتم تثبيتها بالتساوي.

الأبعاد:
- نعم

التعبئة والتسليم


الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
