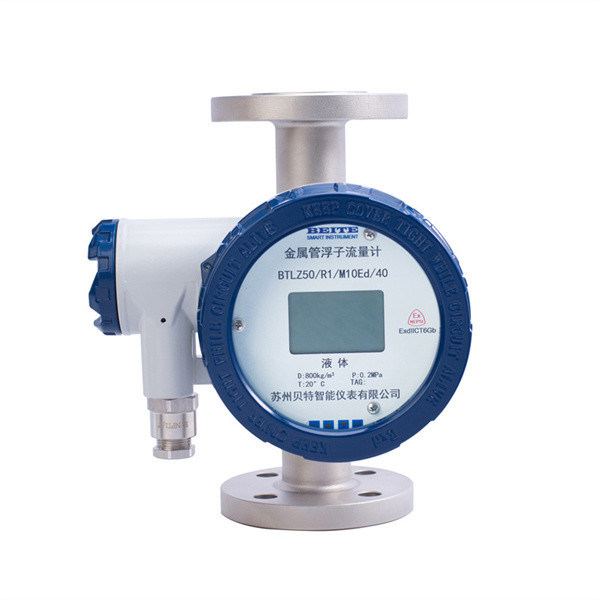

سلسلة BTLZ ذكي جهاز قياس تدفق الأنبوب المعدني يتكون من جزأين:
أجهزة الاستشعار --- أنبوب قياس و طوافة
جهاز إرسال الإشارة --- مؤشر
هناك أربعة أنواع من مواد الاتصال السائلة للمستشعر:
الفولاذ المقاوم للصدأ، سبيكة هاستيلوي، التيتانيوم، والفولاذ المقاوم للصدأ FEP المغطى؛ users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsوفقا لمتطلبات القياس المختلفة، يمكن للمستخدمين اختيار مجموعات مؤشرات مختلفة عند اختيار النماذج لتحقيق متطلبات القياس المختلفة.أشكال المؤشرات المحددة ووظائفها المقابلة تظهر في مجموعة أنواع المؤشراتيتم إجراء قياس التدفق بواسطة جهاز الإرسال في المؤشر من خلال مغناطيس الارتباط للاستشعار بتغيير موقف العائمة لإكمال إشارة التدفق ونقل الإشارة.عندما تتدفق الوسط المقاس من أسفل إلى أعلى من خلال أنبوب القياس، يظل العائم ثابتًا نسبيًا في موقف معين عندما تكون الجاذبية والطواف ومعدل تدفق السائل متوازنين.يتغير هذا الموقف مع منطقة الفجوة الحلقة بين العائمة والأنبوب المخروط ومعدل تدفق السائلموقف العائمة يتوافق مع تدفق الوسط المقاس.
4المعلمات التقنية
المياه في نطاق القياس ((20 درجة مئوية
16150000 لتر/ساعة
الغاز(0.1013MPa 20°C)
0.54000 متر3/h
الحصص المقطوعة
10:1(النوع الخاص 20:1)
مستوى الدقة
2.5(النوع الخاص 1.5% أو 1.0%)
ضغط العمل
DN15DN50 PN16MPa
DN80DN150 PN10MPa(النوع الخاص 16MPa)
مستوى ضغط السترة:1.6MPa
درجة حرارة متوسطة
المعيار: -20 درجة مئوية+200 درجة مئوية
درجة حرارة عالية 300 درجة مئوية
نوع غطاء FEP ≤90 درجة مئوية
درجة حرارة البيئة
-20 درجة مئوية+100 درجة مئوية ((نوع جهاز التحكم عن بعد بدون شاشة LCD≤85 درجة مئوية)
(نوع جهاز التحكم عن بعد مع شاشة LCD ≤70 درجة مئوية)
اللزوجة المتوسطة
DN15:≤5mPa.s
≤30mPa.s
DN25:≤ 250mPa.s
DN50DN150:≤ 300mPa.s
شاشة LCD
النطاق العددي للجريان الفوري:0.00099999
النطاق العددي للجريان الكلي:0.0099999999
مخرج الإشارة
الإشارة القياسية: سلكين 4 ~ 20mA ((HART اختياري)
الإشارة القياسية: ثلاثة أسلاك 0 ~ 10mA
إشارة الإنذار:1إصدارات رلايين ((حد 125 فولت/0.25 أ)
2واحد أو اثنين من مفاتيح القرب ((مفتاحات وفقا لاحتياجات العميل)
مخرج نبض: 0 ~ 1KHz مخرج معزول (مستوى الخروج Vpp> 4.5V)
مصدر الطاقة:1.المعيار: 24VDC ± 20% 2.مخصص: 220VAC ((85 ~ 265VAC)
3تعمل بالبطارية:3.7@4.4-5.2AH بطارية الليثيوم ، يمكن استخدام كل مجموعة لمدة 3 ~ 12 شهرًا.
مجموعات بديلة.
الاتصال:
المعيار: HG20592 فلانج
وصلة خاصة: وفقا لمعيار الشريط الخاص بالعميل
محدد من قبل المستخدم: خيط المسمار
الواجهة الكهربائية M16 × 1.5,PG11,1/2 نبت أو وفقا لاحتياجات العميل
الطول
المعيار:250mm (المرافق الأخرى يرجى الاطلاع على النموذج ذات الصلة)
درجة الحماية
IP65/IP67
علامة الحماية
النوع الآمن في حد ذاته:EXIICT46
نوع مقاوم للنار:EXDIICT46
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
ج: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
