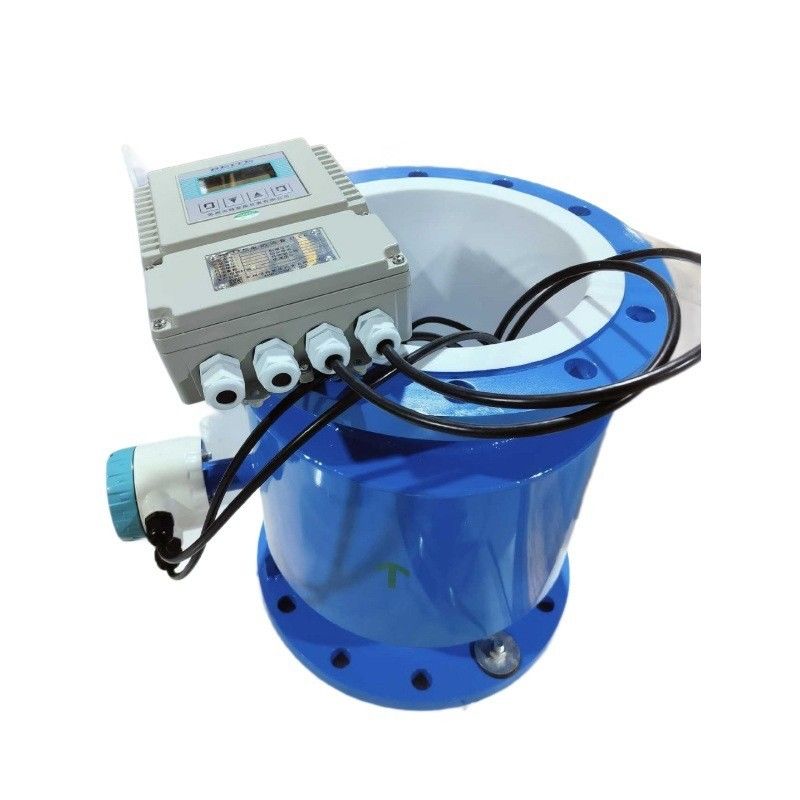

قياس تدفق السائل سهولة دقة عالية مقياس تدفق الكهرومغناطيسي

إدخال مقياس التدفق الكهرومغناطيسي

مقياس التدفق الكهرومغناطيسي هو أداة لقياس التدفق تستند إلى مبدأ التحفيز الكهرومغناطيسي لفاراداي ، والذي يستخدم على نطاق واسع في قياس تدفق السوائل والسوائل الموصلة.يمكن تلخيص مبدأ عملها باختصار في الخطوات التالية:

1مبدأ الفاراداي للاندفاع الكهرومغناطيسي
يستند مبدأ عمل مقياس التدفق الكهرومغناطيسي إلى قانون فاراداي للاندفاع الكهرومغناطيسي الذي يصف أنه عندما يتدفق السائل الموصل عبر مجال مغناطيسي،قوة كهربائية (iيتم إنتاج الجهد الكهربائي في السائل. حجم هذه القوة الكهربائية متناسب مع معدل التدفق.

على وجه التحديد، عندما يمر السائل من خلال المجال المغناطيسي الموجود في أنابيب عداد التدفق، the charged particles in the fluid (such as ions in water) will move under the action of the magnetic field and generate an electromotive force (voltage) in a direction perpendicular to the magnetic field and the flow rateهذه القوة الكهربائية هي متناسبة مع معدل تدفق السائل.

2التكوين الهيكلي
يتكون مقياس التدفق الكهرومغناطيسي أساسا من الأجزاء التالية:

- **المستشعر**: يتضمن أنبوب قياس ومغناطيس. ينتج السائل الذي يمر عبر أنبوب القياس قوة كهربائية عن طريق التفاعل مع المجال المغناطيسي.

الالكترود: يلتقط الالكترود إشارة القوة الكهربائية عن طريق الاتصال بالسائل. عادة ما يتم تثبيت الالكترود على الجدار الداخلي من أنبوب القياس.عموديا على اتجاه تدفق السائل.
- ** محول الإشارة **: تحويل إشارة القوة الكهربائية التي يستقبلها الأقطاب الكهربائية إلى إشارة تدفق، وعرضها ومعالجتها.

3عملية قياس التدفق
- ** تأثير المجال المغناطيسي **: عندما يمر السائل من خلال أنبوب قياس مقياس التدفق الكهرومغناطيسي ، يولد المغناطيس المدمج مجالا مغناطيسيا عموديا على اتجاه التدفق.
- ** توليد القوة الكهربائية **: عندما تتحرك الجسيمات المشحونة (مثل الأيونات) في السائل في المجال المغناطيسي ، يتم تحفيز قوة كهربائية في السائل وفقًا لقانون فاراداي.حجم القوة الكهربائية هو متناسب مع معدل التدفق.
- ** اكتساب الإشارة **: يتم التقاط القوة الكهربائية للسيول في المجال المغناطيسي بواسطة الأقطاب الكهربائية ،والفرق في الجهد بين الكهرباء والسائل يعكس معدل التدفق.
- **معالجة الإشارة وحساب التدفق**: من خلال معالجة إشارة القوة الكهربائية، يمكن للمحول حساب قيمة التدفق الفعلي للسيال.

4المزايا والتطبيقات
- ** لا توجد أجزاء ميكانيكية **: لا يحتوي مقياس التدفق الكهرومغناطيسي على أجزاء ميكانيكية ، لذلك لا يوجد ارتداء ، وتكلفة الصيانة منخفضة.
- ** قابلة للتطبيق على السوائل الموصلة **: مقياس التدفق الكهرومغناطيسي مناسب لقياس تدفق مختلف السوائل الموصلة ، مثل الماء والصرف الصحي والحلول الحمضية والقائمة على القلويات والحديد ، الخ.
- ** لا تتأثر بعوامل مثل كثافة السائل، اللزوجة، درجة الحرارة، الخ.

5سيناريوهات التطبيق
- معالجة المياه، العمليات الكيميائية، المواد الغذائية والمشروبات، الأدوية، السماد، النفط والغاز، الخ، وخاصة عند قياس السوائل المعادلة للتآكل أو اللزجة.

تجدر الإشارة إلى أن مقاييس التدفق الكهرومغناطيسية لا يمكن استخدامها للسوائل غير الموصلة (مثل السوائل الغازية أو النفطية) أو السوائل التي لا تحتوي على جزيئات مشحونة في السوائل.

إنتاج النبضات
هناك نوعان من انتاج النبضات المتاحة للاختيار من بينهما: وضع انتاج التردد ووضع انتاج النبضات. يخرج العداد نبضات الموجة المربعة المستمرة في وضع التردد ،بينما سلسلة النبضات في وضع النبضاتعادة ما تستخدم مخرجات التردد لقياس معدل التدفق وتجميع فترة زمنية قصيرة.يمكن توصيل مخرج النبض إلى عداد خارجي مباشرة وغالبا ما تستخدم لفترة طويلة من التجميع.
كما ذكر أعلاه ، تستخدم الدائرة المفتوحة للكولكتور الترانزستور للتردد وإخراج النبضات. لذلك ، هناك حاجة إلى مصدر الطاقة المستمر الخارجي والحمل.

الخصائص
1لا يتأثر القياس بتغيرات كثافة التدفق والسكوسية ودرجة الحرارة والضغط والقدرة على التوصيل.يتم ضمان دقة قياس عالية وفقا لمبدأ القياس الخطية.
2لا يوجد عقبة في الأنابيب، لا يوجد فقدان للضغط، والمتطلبات أقل للأنابيب المستقيمة.
3تغطي DN 6 إلى DN2000 مجموعة واسعة من أحجام الأنابيب. هناك مجموعة متنوعة من الغطاءات والأقطاب الكهربائية المتاحة لتلبية خصائص التدفق المختلفة.
4إثارة مجال الموجات المربعة منخفضة التردد قابلة للبرمجة ، مما يحسن استقرار القياس ويقلل من استهلاك الطاقة.
5. تنفيذ 16 بت MCU ، توفير التكامل العالي والدقة ؛ المعالجة الرقمية الكاملة ، مقاومة الضوضاء العالية والقياس الموثوق بها ؛ نطاق قياس التدفق تصل إلى 1500:1.
6شاشة LCD عالية الوضوح مع الضوء الخلفي
7. واجهة RS485 أو RS232 تدعم الاتصال الرقمي.
8الكشف الذكي عن الأنابيب الفارغة وقياس مقاومة الأقطاب الكهربائية لتشخيص تلوث الأنابيب الفارغة والأقطاب الكهربائية بدقة
9يتم تنفيذ تقنية مكون SMD وتقنية تركيب السطح (SMT) لتحسين الموثوقية.

التطبيقات الرئيسية

يمكن استخدام مقياس التدفق الكهرومغناطيسي TQMF لقياس حجم تدفق السائل الموصل في خط أنابيب مغلق.يتم تطبيقه على نطاق واسع في قياس التدفق والتحكم في مجالات الصناعة الكيميائية والنفطية1.3 الظروف البيئية درجة حرارة البيئة: جهاز استشعار-25°C إلى + 60°Cمحول: -25 درجة مئوية إلى + 60 درجة مئوية الرطوبة النسبية: 5٪ إلى 90٪ 1.4 ظروف العمل درجة حرارة السائل القصوى: النوع المدمج: 60 درجة مئوية النوع البعيد: تفلون 150 درجة مئوية نيوبرين 80 درجة مئوية120 درجة مئوية البولي يوريثان 70 درجة مئوية سلكية السوائل: ≥ 5S/cm

مبادئ القياس

يستند مبدأ القياس لمقياس التدفق الكهرومغناطيسي إلى قانون التحفيز الكهرومغناطيسي لفارادي. ويتكون المستشعر أساسا من أنبوب قياس مع بطانة معزولة،زوج من الأقطاب الكهربائية المثبتة عن طريق اختراق جدار أنبوب القياسعندما يتدفق السائل الموصل من خلال أنبوب القياس للمستشعرإشارة الجهد في نسبة مباشرة إلى متوسط سرعة تدفق السائل سيتم إدخالها على الأقطاب الكهربائيةيتم تضخيم الإشارة ومعالجتها من قبل جهاز الإرسال لتحقيق وظائف عرض مختلفة.

مخطط دائرة المحول

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، التحكم والمعالجة. يظهر مخطط دائرة المحول في الشكل 2.1.

قائمة تعيين المعلمات

تتكون قائمة إعدادات المحول من 45 عنصرًا. يتم إعداد العديد منها من قبل الشركة المصنعة قبل الشحن. ليس من الضروري تغييرها عند التطبيق.هناك فقط عدد قليل منهم ليتم تعيينها من قبل المستخدم وفقا للتطبيقيتم سرد عناصر القائمة في الجدول أدناه:

تطبيق السيناريو:

الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
ج: مجال التطبيق ، الضغط الاسمي ، متوسط & متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، طلب العينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
