| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |

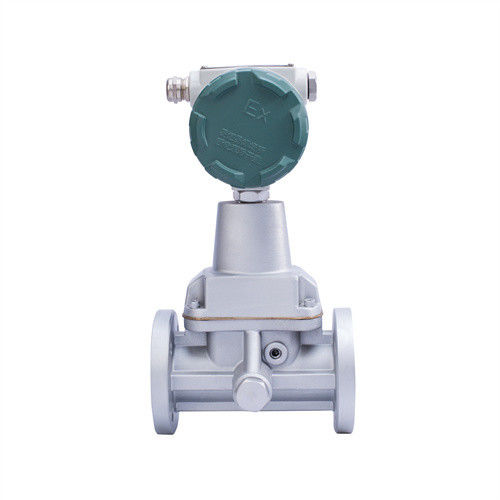

لمحة عامة عن مقياس تدفق الدوران
مقياس تدفق الكتلة الغازية هو جهاز يستخدم لقياس تدفق الغاز ، ويعتمد أساسا على مبدأ توليد الدوامة. مبدأ عمله كما يلي:
المبدأ الأساسي: عندما يتدفق سائل (غاز) عبر أنبوب معين، سيتم إنشاء دوامات في الأنابيب بسبب التغيرات في سرعة التدفق.تردد هذه الدوامات متناسب مع سرعة تدفق السائل.
طريقة القياس: عادة ما يستخدم مقياس تدفق الغاز الدوامة مولداً صغيرًا للدوامة (مثل عقبة صغيرة) لتحفيز الدوامات. عندما يتدفق الغاز عبر هذه العقبة ،سيتم إنشاء دوامات أسفل النهرجهاز الاستشعار داخل مقياس التدفق يراقب تردد هذه الدوامات
حساب التدفق: عن طريق قياس تردد الدوامة، يمكن لمقياس التدفق حساب سرعة تدفق الغاز، وبالاقتران مع كثافة الغاز،يمكن حساب معدل تدفق الكتلة للغاز.
المزايا: يمتلك مقياس تدفق الغاز في الدوران مزايا البنية البسيطة، وعدم وجود أجزاء متحركة، والموثوقية العالية، وتكلفة الصيانة المنخفضة.يمكن أن يحافظ على دقة قياس جيدة في ظل درجات الحرارة العالية والضغط العالي.
مجال التطبيق: يستخدم مقياس التدفق هذا على نطاق واسع في قياس تدفق الغاز في الصناعات مثل البترول والكيماويات والطاقة الكهربائية وحماية البيئة.
يحتوي مقياس تدفق الغاز في الدوران على العديد من المزايا، مما يجعله يستخدم على نطاق واسع في قياس تدفق الغاز. فيما يلي بعض المزايا الرئيسية:
1هيكل بسيط
لا توجد أجزاء متحركة: بنية مقياس تدفق الدوران بسيطة نسبياً. نظرًا لعدم وجود أجزاء متحركة ، فإن هذا يقلل من احتمال التآكل والفشل.وبالتالي تحسين موثوقية واستدامة الجهاز.
2تكلفة صيانة منخفضة
انخفاض متطلبات الصيانة: بسبب خصائصها من عدم وجود أجزاء متحركة ، يتم تقليل تواتر صيانة عداد التدفق ، وبالتالي توفير تكاليف الصيانة والوقت.
3دقة قياس عالية
قياس دقيق: يمكن لمقياس تدفق الدوران توفير قياس دقيق للغاية على نطاق واسع من تدفقات ، عادة مع خطأ أقل من ± 1 ٪. مناسبة للسيطرة الدقيقة والمراقبة.
4. تطبيق واسع النطاق
مناسبة لمجموعة متنوعة من الغازات: يمكنها قياس مجموعة متنوعة من الغازات ، بما في ذلك الغاز الطبيعي والهواء والنيتروجين والهيدروجين وما إلى ذلك ، ولها قدرة جيدة على التكيف.
5مقاومة درجات الحرارة العالية والضغط العالي
قابلية التكيف الجيدة مع البيئة: يمكن لمقياس تدفق غاز الدوران العمل بشكل طبيعي في بيئة عمل عالية درجة الحرارة وارتفاع الضغط ، مناسبة لمختلف التطبيقات الصناعية.
6خطية جيدة
خصائص التدفق الجيدة: العلاقة بين معدل التدفق وتردد الدوامة في مقياس تدفق الدوامة خطية نسبياً ، مما يسهل حساب وتعديل التدفق.
7سرعة استجابة سريعة
مراقبة الوقت الحقيقي: سرعة الاستجابة لتغيرات التدفق سريعة ، ويمكن مراقبة تغيرات تدفق الغاز في الوقت الحقيقي ، وهو مناسب لظروف العمل الديناميكية.
8لا تتأثر بالخصائص الفيزيائية للسيول
القدرة القوية على التكيف: يمتلك مقياس تدفق الدوران القدرة القوية على التكيف مع الخصائص الفيزيائية للسائل (مثل درجة الحرارة والضغط ، إلخ) ،ويمكنها الحفاظ على أداء قياس مستقر في ظروف تشغيل مختلفة.
9تصميم مصغر
البصمة الصغيرة: تتبنى العديد من مقاييس تدفق الدوران تصميمًا مضغوطًا وتحتل مساحة أقل ، مما يعد مناسبًا للاستخدام في البيئات المحدودة بالمساحة.
10. فعالية التكلفة
كفاءة عالية من حيث التكلفة: في العديد من التطبيقات ، يوفر مقياس تدفق الدوران سعر معقول نسبيًا وأداء فعال ، مما يجعله خيارًا فعالًا من حيث التكلفة.
نظرا لهذه المزايا، وقد استخدمت على نطاق واسع في العديد من الصناعات، مثل البترول والكيمياء والصيدلة وحماية البيئة وغيرها من المجالات
المواصفات
لا توجد أجزاء ميكانيكية متحركة ، ليست سهلة للتآكل ، مستقرة وموثوقة ، طويلة العمر ، لا يتطلب صيانة خاصة للعمل على المدى الطويل.
باستخدام شريحة كمبيوتر 16 بت، لديها تكامل عال، وحجم صغير، وأداء جيد ووظيفة قوية بشكل عام.
يدمج مقياس التدفق الذكي مسبار تدفق ومعالج صغير وأجهزة استشعار الضغط ودرجة الحرارة في واحدة. وهو يتبنى مزيجًا مدمجًا لجعل الهيكل أكثر تكثيفًا.يمكن أن يقيس مباشرة معدل التدفق، ضغط ودرجة حرارة السائل، وتتبع تلقائيًا تعويض وتصحيح عامل الضغط في الوقت الحقيقي؛
استخدام تكنولوجيا الكشف المزدوج يمكن أن يحسن بشكل فعال قوة إشارة الكشف ويقمع التداخل الناجم عن اهتزاز خط الأنابيب.
باستخدام تكنولوجيا مضادة لزلزالية ذكية، فإنه يمنع بشكل فعال إشارات التداخل الناجمة عن الاهتزاز وتقلبات الضغط.
يتبنى عرض مصفوفة نقطة الحروف الصينية مع العديد من أرقام العرض وقراءات بديهية ومريحة. يمكن أن يعرض مباشرة معدل تدفق الحجم في ظل ظروف العمل،معدل تدفق الحجم في الظروف القياسية، والكمية الإجمالية، وكذلك الضغط المتوسط، ودرجة الحرارة وغيرها من المعلمات.
باستخدام تكنولوجيا EEPROM ، يمكن بسهولة تعيين المعلمات ويمكن حفظها ، ويمكن حفظ البيانات التاريخية لمدة تصل إلى عام واحد ؛
يمكن للمحول أن يصدر نبضات تردد، إشارات تشبيهية 4 ~ 20mA، ولها واجهة RS485، والتي يمكن توصيلها مباشرة بشبكة الكمبيوتر، ويمكن أن تصل مسافة الإرسال إلى 1.2km.
خروج إنذار متعدد المعايير الفيزيائية، يمكن للمستخدم اختيار واحد منه.
يمكن تدوير رأس عداد التدفق بمقدار 360 درجة ، مما يجعل التثبيت والاستخدام بسيطا ومريحا.
مع جمع البيانات FM للشركة ، يمكن تنفيذ نقل البيانات عن بعد عبر الإنترنت أو شبكة الهاتف
يتم إدخال إشارات الضغط ودرجة الحرارة بواسطة أجهزة استشعار ويمكن استبدالها بشكل كبير.
الجهاز بأكمله لديه استهلاك طاقة منخفض ويمكن تشغيله بواسطة بطارية داخلية أو مصدر طاقة خارجي.
| النموذج | الرمز | نصائح | ||||
| BTLUXZ | ...................................................................................................ما الذي حدث؟ ما الذي حدث؟ | مقياس تدفق الدوران التقدمي | ||||
| نوع مضاد للانفجار | - ب | نوع مقاوم للانفجار | ||||
| نوع جهاز الإرسال | A................................B........................................................................بالتأكيد يجب أن يكون هذا هو المقصود. | شاشة LCD مستديرة | ||||
| شاشة LCD مربعة | ||||||
| مخرج الإشارة | (م) (م) | النبض | ||||
| أنا | التيار الحالي 4 ′′20mA | |||||
| (ر) | واجهة الاتصال RS485 | |||||
| السيد | النبضات المكافئة RS485 لديها أيضا | |||||
| الضغط الاسمي | -016 | 1.6MPa | ||||
| -025 | 2.5MPa | |||||
| -040 | 4.0Mpa | |||||
| -063 | 6.3Mpa | |||||
| القطر الاسمي | -015 | 15ملم | ||||
| -020 | 20ملم | |||||
| -025 | 25ملم | |||||
| -032 | 32ملم | |||||
| -040 | 40ملم | |||||
| -050 | 50ملم | |||||
| -080 | 80ملم | |||||
| -100 | 100ملم | |||||
| -150 | 150ملم | |||||
| -200 | 200ملم | |||||
| الدقة | أ | المستوى الأول5 | ||||
| ب | المستوى الأول0 | |||||
الخصائص
تصميم ذكي
1تصميم الهيكل المعدني
يتم تطوير وتصنيع التكنولوجيا الأساسية مع أداء النظام المستقر.
سهلة الاستخدام
2. تصميم هيكل القضية
تصميم هيكل القذيفة الجديد بسيط ومريح في التشغيل ، ويمكن استخدامه في بيئات درجات الحرارة العالية دون إضافة أجزاء إضافية.
مرنة و قابلة للسيطرة
3أنبوب قياس مخروطي
بيانات القياس دقيقة ، ومدى القياس أوسع ، وخطية القياس أفضل.
طرق اتصال مختلفة
4طرق الاتصال
تتوفر مجموعة متنوعة من طرق توصيل العملية مثل الفلنجات والقبضات والخيوط لتلبية معظم احتياجات تطبيق المصنع.
قياس بعض المواد اختياري
5المواد الاختيارية
الفولاذ المقاوم للصدأ، التيتانيوم، Hastelloy، PTFE، FEP والمواد الأخرى.
المنشأة المشتركة
6نظام الاقتران المغناطيسي
يمكن تدوير رأس عداد التدفق بمقدار 360 درجة، وهو أمر بسيط ومريح لتركيب واستخدام.
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
ج: مجال التطبيق ، الضغط الاسمي ، متوسط & متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متوفرة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، طلب العينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
