| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
المعلم
1عيار الجهاز وطريقة الاتصال: 25.40.50.65.80.100.125.150.200.250.300 تعتمد على اتصال الجهاز
2نسبة المدى: 1:10 1:20 1:30
3مادة الجهاز: جسم العداد: 304 الفولاذ المقاوم للصدأ
4مستوى الحماية: ip65

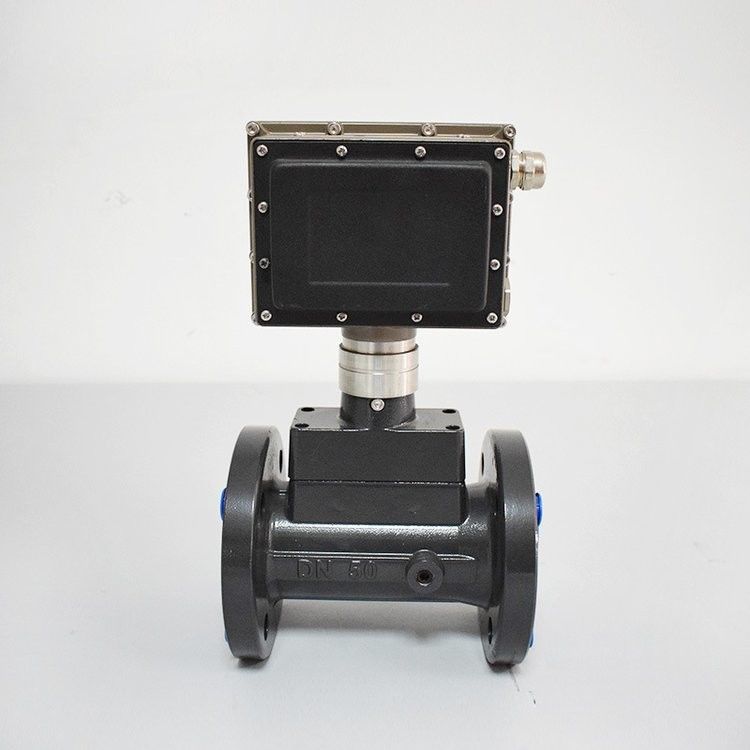

تستخدم أجهزة قياس تدفق توربينات الغاز بشكل رئيسي لقياس تدفق الهواء والنيتروجين والأكسجين والهيدروجين والغاز الحيوي والغاز الطبيعي والبخار والسوائل المتوسطة الأخرى في خطوط الأنابيب الصناعية.عند قياس تدفق الحجم في ظل ظروف العمل، فهي مستقلة تقريبًا عن كثافة السائل والضغط ودرجة الحرارة واللزوجة وغيرها من المعلمات. التأثير. لا توجد أجزاء ميكانيكية متحركة ، لذلك لديها موثوقية عالية وصيانة منخفضة.يمكن أن تكون معايير الأداة مستقرة لفترة طويلةيستخدم مقياس تدفق دوامة الغاز مستشعر إجهاد بييزو كهربائي، وهو موثوق للغاية ويمكنه العمل في نطاق درجة الحرارة التشغيلية من -20 درجة مئوية إلى +250 درجة مئوية.لديها إشارات قياسية التناظرية ومخرج إشارة نبض رقمية، وهو سهل الاستخدام مع الأنظمة الرقمية مثل أجهزة الكمبيوتر. إنه عداد تدفق متقدم نسبيا ومثالي.
الوصف
يدمج مقياس تدفق توربينات الغاز المكافأة لدرجة الحرارة والضغط مستشعر تدفق توربينات الغاز ومحاسب تدفق.مؤشرات أدائها الرئيسية تصل إلى.
مبدأ العمل
عندما تدخل تدفق الهواء إلى عداد التدفق، فإنه يمر أولا من خلال المُصحح مع بنية خاصة ويتم تسريعها. تحت تأثير السائل،التوربين يتغلب على عزم الدوران المقاومة وعزم الدوران الاحتكاكي ويبدأ في الدورانعندما تصل العزم إلى التوازن، سرعة الدوران مستقرة. سرعة الدوران للتوربين متناسبة مع تدفق الغاز،ويتغير المجال المغناطيسي بشكل دوري بواسطة المغناطيس على قرص جهاز الإرسال، بحيث مولد النبض يخرج إشارة نبض مع تردد متناسب مع معدل التدفق.المعالج الصغير في محول يحتسب ويحسب إشارة النبض للحصول على معدل تدفق حالة العملفي نفس الوقت، فإنه يكتشف درجة حرارة وضغط الوسط، يحول معدل تدفق الحجم حالة العمل إلى معدل تدفق الحجم القياسية وفقا لنموذج تصحيح الحجم،ويتراكم للحصول على الحجم القياسي. .
صيغة الحساب
على سبيل المثال: مقياس تدفق توربينات الغاز من عيار DN40 ، نطاق تدفق 5-50m3 / h ، يتم تعيين F-1 إلى 0 (تظهر الكمية الفورية mh ، تظهر الكمية التراكمية m3) ، يتم تعيين F-8 إلى 0.001هذا يعني أنه لكل تدفق تراكمي من 0.001 م ، سوف يتم إخراج نبض معادل مع عرض نبض من 250 ميس ودورة العمل من 50٪ ، وهذا هو ،تردد الحد الأعلى هو 1000/ (250*2) = 2Hz، والحد العلوي المقابل للجريان هو 0.001 * 2 * 3600-7.2 م 3 / ساعة ، عندما يكون معدل التدفق الفوري أكبر من 7.2 م 3 / ساعة ، فإن تردد النبض المعادل للخروج لا يزال 2 هرتز ، وهذا هو ،المخرج مشبع.
تعويض معامل الأجهزة، أي تصحيح متعدد النقاط لمعامل الأجهزة K (انظر P16) ، يمكن تعيين إجمالي 1 إلى 6، (F، K) (i = 1، 2،...، 6)
(1) F ، هو التردد الأصلي ، متناسب مع معدل التدفق ، وحدة Hz ؛
К هي العلاقة غير الأبعاد بين معامل t في نقطة التردد E ومعامل الأداة K (معلم P9) ، حيث K هو المعامل الفعلي في نقطة التردد F ،تحصل عادة عن طريق معايرة التدفق الحقيقي.
(2) مبدأ عمل تصحيح خطوط متعددة النقاط. التردد المقابل لمعدل تدفق التيار Q هو F:
F > F، (i=12...18) ، وفقاً للمعلمات المحددة المدمجة في الجدول، F هو تواتر آخر نقطة تصحيح.
المواصفات
| عيار الأداة | نطاق التدفق التقليدي (m3/h) | الحد الأقصى لفقدان الضغط*1 ((kPa) | |
| 25 | S | 4-40 | 1.5 |
| 40 | S | 6-65 | 1.5 |
| 50 | S1 | 7-70 | 1.2 |
| S2 | 10-100 | 1.4 | |
| 80 | S1 | 13-250 | 1.0 |
| S2 | 20 إلى 400 | 2.0 | |
| 100 | S1 | 20 إلى 400 | 1.0 |
| S2 | 32-650 | 1.5 | |
| 150 | S1 | 50-1000 | 1.0 |
| S2 | 80-1600 | 2.0 | |
| 200 | S1 | 80-1600 | 0.8 |
| S2 | 130-2500 | 1.5 | |
| 250 | S1 | 130-2500 | 0.8 |
| S2 | 200-4000 | 2.0 | |
| 300 | S | 200-4000 | 1.0 |
| 350 | S | 400-8000 | 1.5 |
| 400 | S | 650-13000 | 2.0 |
| مستوى الدقة | المستوى 1.5 (المستوى 1.0 يحتاج إلى تخصيص | ||
التوضيح
1خسارة الضغط القياسية العليا هي خسارة الضغط عندما يعمل عداد التدفق عند نقطة التدفق القياسية العليا، والوسيط هو الهواء، ودرجة الحرارة طبيعية.
2DN20 ، DN32 ، DN65 ، و DN125 هي منتجات غير قياسية وطنية وتحتاج إلى تخصيصها.
موقع التثبيت ومتطلباتها
1. يحظر بشدة لحام شراع الأنابيب عبر الإنترنت مع عداد التدفق. يجب إزالة عداد التدفق قبل الحام. قبل تثبيت عداد التدفق، والحطام، والحرارة الخث،والغبار في خط الأنابيب يجب أن يتم تنظيفها.
2من أجل تسهيل الصيانة وعدم التأثير على نقل السائل العادي ، يوصى بإنشاء خط أنابيب للتفاف كما هو موضح في الشكل أعلاه.
3من أجل منع الشوائب من دخول عداد التدفق، يجب تركيب مرشح.
4يجب تثبيت عداد التدفق أفقيًا. يوصى بتثبيت مفصل توسيع فولاذي (مكافئ) على الجانب الخلفي من قسم الأنابيب المستقيمة بعد عداد التدفق.يجب أن يستوفي مفصل التوسع المتطلبات القياسية للقطر الاسمي والضغط الاسمي لتصميم خط الأنابيبيستخدم مفصل التوسع لتعويض ضغط خط الأنابيب وتسهيل تركيب وتفكيك عداد التدفق.
5إذا كان هناك حاجة إلى تركيب عمودي، يرجى الإشارة إلى ذلك عند الطلب، ويجب تكوين المنتج وفقا لذلك. عند التثبيت والاستخدام،يجب أن يكون اتجاه تدفق الهواء من الأعلى إلى الأسفل.
6عندما يتم تثبيت عداد التدفق للاستخدام في الهواء الطلق، فمن المستحسن إضافة غطاء وقائي لمنع الغمر في مياه الأمطار أو التعرض لأشعة الشمس الساخنة،والتي ستؤثر على عمر خدمة عداد التدفق.
7يجب ألا يكون هناك تداخل قوي في المجال المغناطيسي الخارجي أو اهتزازات ميكانيكية قوية حول عداد التدفق.
8يجب أن يكون عداد التدفق مؤسسًا بشكل موثوق به ، ولكن يجب ألا يشترك مع سلك الأرض لنظام التيار القوي.
سيناريوهات التطبيق
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
