| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
المخطط

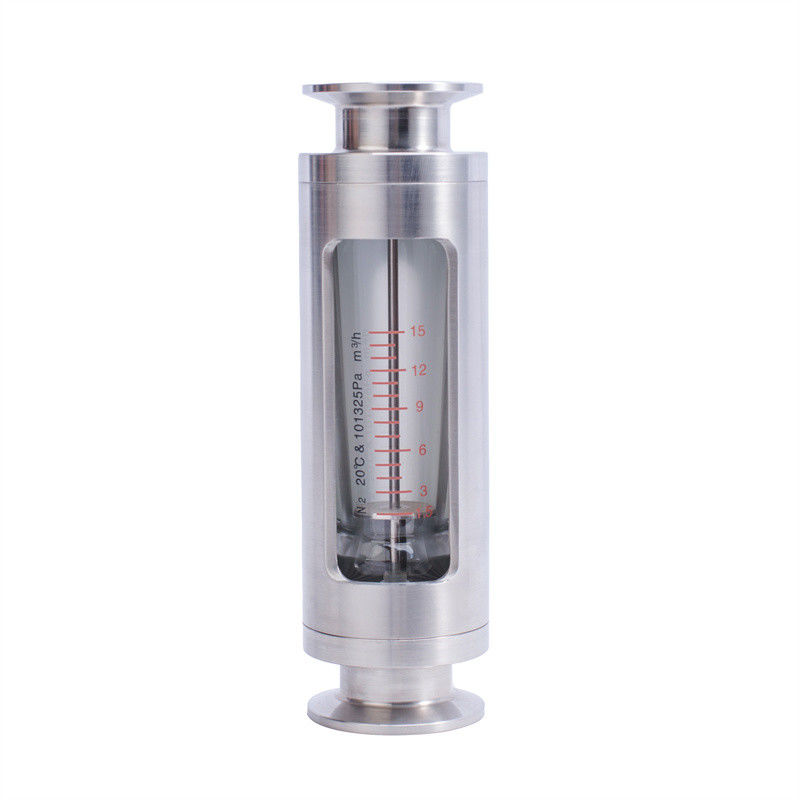

يتم تطبيق سلسلة LZB / LZG من عداد الدوران الزجاج على نطاق واسع في الهندسة الكيميائية والنفط والصناعة الخفيفة والطب وحماية البيئة والأغذية والقياس والاختبار ،الأبحاث العلمية والإدارات الأخرى ويتم استخدامها لقياس تدفقات السائل غير النابض في مرحلة واحدة (سائل أو غاز).
LZB/() F/LZJ-() سلسلة F من روراميتر الزجاج المقاوم للتآكل لديها مقاومة قوية للتآكل، ويمكن استخدامها لقياس تدفقات من الأحماض ((باستثناء حمض الفلورية الهيدروكي) ، القلي،عامل أكسدة وغازات أو سوائل تآكل أخرى ومناسبة للهندسة الكيميائيةالصيدلة، صناعة الورق، معالجة مياه الصرف الصحي وغيرها من الصناعات.
مظهر وحجم التثبيت
|
قطر الدرافة DN |
أ | ب | ج | د | E | نوع الاتصال |
| 4 | 178 | 204 | 230 | 10 | 38.5x33 ((جبهة) | أنابيب مرنة |
| 6 | 178 | 204 | 230 | 10 | 42x33 ((جبهة) | أنابيب مرنة |
| 10 | 95 | 208 | 244 | 12 | 45×40 ((جبهة) | أنابيب مرنة |
| 15 | 115 | 65 | 470 | 15 | 4-14 | الشريط |
| 25 | 110 | 85 | 470 | 25 | 4-14 | الشريط |
| 40 | 145 | 110 | 570 | 40 | 4-18 | الشريط |
| 50 | 160 | 125 | 570 | 50 | 4-18 | الشريط |
| 80 | 185 | 150 | 660 | 80 | 4-18 | الشريط |
| 100 | 205 | 170 | 660 | 100 | 4-18 | الشريط |
الملاحظات: معايير الفلنج GB/T119-2000
DN ((15-50) ، DN ((125-150) PN1.0MPa
DN ((80-100) PN0.6MPa
المبدأ والبنية
يتكون مقياس التدفق من أنبوب زجاجي شبه شكل يتوسع من الأسفل إلى الأعلى وعائم يتحرك صعودا وهبوطا مع تغيير تدفق السائل (الشكل 3).عندما يتدفق السائل من أسفل إلى أعلى، قوة الرفع S التي تنتجها الطاقة الحركية للسائل والطفو A من السائل يجعل الطوافة ترتفع. عندما يكون مجموع قوة الرفع والطفو يساوي الجاذبية G من الطوافة،العائمة في حالة مستقرة وتقع على ارتفاع ومقياس على أنبوب زجاجي ذو شكل شبه شبه يشير إلى تدفق السائل.
يظهر موقع العائم في عداد التدفق في الشكل 4.
مواد الأجزاء التي تلامس السائل المقاس
الجدول 2
| الجزء | النموذج | |||||
|
(إل زي بي) 4، 6، 10 LZJ-6، 10 |
LZB-4F LZJ-6F، 10F |
LZB-15، 25، 40 | LZJ-15، 25، 40، 50 ((F)) | LZB-50، 80، 100 | LZB-80، 100 ((F) | |
| طائرة عائمة | الصلب المقاوم للصدأ 304 | النيكوتين | الصلب المقاوم للصدأ 304 | الفلوروبلاستيك الخارجي | الصلب المقاوم للصدأ 304 | الفلوروبلاستيك الخارجي |
| دعم المؤسسة | HPb59-1 النحاس | الصلب المقاوم للصدأ 304 | البلاستيك البولي بروبلين داخل الحديد الزهري | البلاستيكات الفلورية داخل الصلب | الطلاء المطهر داخل الحديد الصلب | البلاستيكات الفلورية داخل الصلب |
| جهاز الاعتقال | مواد بلاستيكية من البولي بروبيلين | الفلوروبلاستيك | مواد بلاستيكية من البولي بروبيلين | الفلوروبلاستيك | الحديد الزهري | الفلوروبلاستيك |
| حلقة الختم والغلاف | كيميغوم | مطاط الفلور | كيميغوم | مطاط الفلور | مطاط الفلور | مطاط الفلور |
| عصا التوجيه | الصلب المقاوم للصدأ 304 | الصلب المقاوم للصدأ 304 | الفلوروبلاستيك الخارجي | |||
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
