| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |

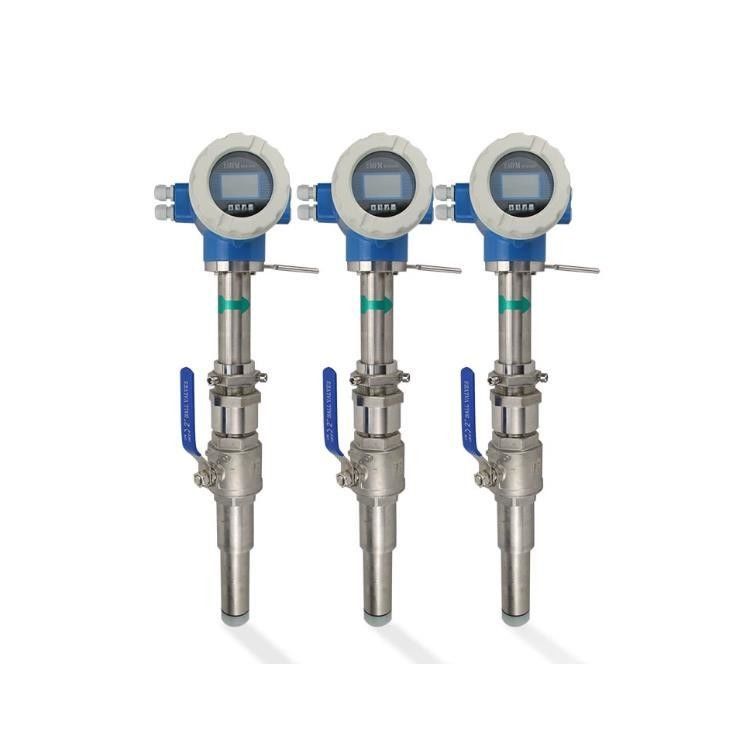

لمحة عامة عن منتج مقياس التدفق الكهرومغناطيسي:
مقياس التدفق الكهرومغناطيسي من نوع الإدراج هو نوع جديد من مقياس التدفقات تم تطويره على أساس مقياس التدفق الكهرومغناطيسي من نوع الأنابيب.على أساس الاحتفاظ بمزايا عداد التدفق الكهرومغناطيسي من نوع الأنابيب، من الصعب ومكلف تثبيت عداد التدفق الكهرومغناطيسي من نوع الأنابيب على الأنابيب.تستخدم الطريقة الكهرومغناطيسية لقياس متوسط معدل تدفق السائل، وبالتالي الحصول على معدل تدفق حجم السائل. وخاصة مع استخدام فتح الثقب تحت الضغط وتكنولوجيا تركيب تحت الضغط،يمكن تثبيت عداد التدفق الكهرومغناطيسي القابل للشحن دون إيقاف الماء، ويمكن تثبيتها أيضا على أنابيب الحديد الزهري وأنابيب الاسمنت. يقدم التطوير الناجح لمقياس تدفق الكهرومغناطيسي الإدراج طريقة جديدة للكشف عن تدفق السوائل.
التدفق صفر
لإجراء تعديل الصفر ، يجب أن يتم الاحتفاظ بالسائل في أنبوب المستشعر ثابتًا. يتم عرض تدفق الصفر عن طريق سرعة التدفق والوحدة هي m / s. يتم عرض عرض تدفق الصفر أدناه:
على شاشة LCD، يظهر الخط العلوي نقطة الصفر المقاسة بينما يظهر الخط السفلي قيمة ضبط. إذا لم يكن FS يساوي 00.000m/s،ضبط العلامة والقيمة على السطر السفلي حتى FS مرة أخرى إلى الصفرتذكير مرة أخرى: لضبط تدفق الصفر، يجب ملء أنبوب جهاز الاستشعار ويجب الحفاظ على السائل ثابت.قيمة تعديل صفر التدفق هي ثابت مهم في العداد ويجب طباعتها على ورقة المعايرة والتسميةيجب أن تتضمن القيمة علامة وكمية في وحدة م/ث.
الخصائص
1لا يتأثر القياس بتغيرات كثافة التدفق والسكوسية ودرجة الحرارة والضغط والقدرة على التوصيل.يتم ضمان دقة قياس عالية وفقا لمبدأ القياس الخطية.
2لا يوجد عقبة في الأنابيب، لا يوجد فقدان للضغط، والمتطلبات أقل للأنابيب المستقيمة.
3تغطي DN 6 إلى DN2000 مجموعة واسعة من أحجام الأنابيب. هناك مجموعة متنوعة من الغطاءات والأقطاب الكهربائية المتاحة لتلبية خصائص التدفق المختلفة.
4إثارة مجال الموجات المربعة منخفضة التردد قابلة للبرمجة ، مما يحسن استقرار القياس ويقلل من استهلاك الطاقة.
5. تنفيذ 16 بت MCU ، توفير التكامل العالي والدقة ؛ المعالجة الرقمية الكاملة ، مقاومة الضوضاء العالية والقياس الموثوق بها ؛ نطاق قياس التدفق تصل إلى 1500:1.
6شاشة LCD عالية الوضوح مع الضوء الخلفي
7. واجهة RS485 أو RS232 تدعم الاتصال الرقمي.
8الكشف الذكي عن الأنابيب الفارغة وقياس مقاومة الأقطاب الكهربائية لتشخيص تلوث الأنابيب الفارغة والأقطاب الكهربائية بدقة
9يتم تنفيذ تقنية مكون SMD وتقنية تركيب السطح (SMT) لتحسين الموثوقية.
التطبيقات الرئيسية
يمكن استخدام مقياس التدفق الكهرومغناطيسي TQMF لقياس حجم تدفق السائل الموصل في خط أنابيب مغلق.يتم تطبيقه على نطاق واسع في قياس التدفق والتحكم في مجالات الصناعة الكيميائية والنفطية1.3 الظروف البيئية درجة حرارة البيئة: جهاز استشعار-25°C إلى + 60°Cمحول: -25 درجة مئوية إلى + 60 درجة مئوية الرطوبة النسبية: 5٪ إلى 90٪ 1.4 ظروف العمل درجة حرارة السائل القصوى: النوع المدمج: 60 درجة مئوية النوع البعيد: تفلون 150 درجة مئوية نيوبرين 80 درجة مئوية120 درجة مئوية البولي يوريثان 70 درجة مئوية سلكية السوائل: ≥ 5S/cm
مبادئ القياس
يستند مبدأ القياس لمقياس التدفق الكهرومغناطيسي إلى قانون التحفيز الكهرومغناطيسي لفارادي. ويتكون المستشعر أساسا من أنبوب قياس مع بطانة معزولة،زوج من الأقطاب الكهربائية المثبتة عن طريق اختراق جدار أنبوب القياسعندما يتدفق السائل الموصل من خلال أنبوب القياس للمستشعرإشارة الجهد في نسبة مباشرة إلى متوسط سرعة تدفق السائل سيتم إدخالها على الأقطاب الكهربائيةيتم تضخيم الإشارة ومعالجتها من قبل جهاز الإرسال لتحقيق وظائف عرض مختلفة.
مخطط دائرة المحول
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، التحكم والمعالجة. يظهر مخطط دائرة المحول في الشكل 2.1.
قائمة تعيين المعلمات
تتكون قائمة إعدادات المحول من 45 عنصرًا. يتم إعداد العديد منها من قبل الشركة المصنعة قبل الشحن. ليس من الضروري تغييرها عند التطبيق.هناك فقط عدد قليل منهم ليتم تعيينها من قبل المستخدم وفقا للتطبيقيتم سرد عناصر القائمة في الجدول أدناه:
| العنصر رقم | عرض القائمة | طريقة الإعداد | مستوى كلمة المرور | نطاق القيمة |
| 1 | اللغة | الخيار | 1 | الصينية/الإنجليزية |
| 2 | حجم جهاز الاستشعار | الخيار | 1 | 3 - 3000 ملم |
| 3 | نطاق التدفق | تعديل | 1 | 0 - 99999 |
| 4 | أوتوماتيكي Rng Chg | الخيار | 1 | تشغيل / إيقاف |
| 5 | التخفيف | الخيار | 1 | 0 - 100 ثانية |
| 6 | تدفق دير. | الخيار | 1 | Fwd/ Res |
| 7 | التدفق صفر | تعديل | 1 | +/- 0.000 |
| 8 | حدّة الـ (إل.إف) | تعديل | 1 | 0 - 99% |
| 9 | الحد الأقصى لـ Enble | الخيار | 1 | تشغيل / إيقاف |
| 10 | معدل التغير | تعديل | 1 | 0 - 30% |
| 11 | وقت محدد | تعديل | 1 | 0 - 20 ثانية |
| 12 | الوحدة الإجمالية | الخيار | 1 | 0.0001 لتر - 1 متر مكعب |
| 13 | كثافة التدفق | تعديل | 1 | 0.0000 - 39999 |
| 14 | النوع الحالي | الخيار | 1 | 4-20mA/0-10mA |
| 15 | إنتاج النبضات | الخيار | 1 | Frq/ النبض |
| 16 | عامل النبض | الخيار | 1 | 0.001L - 1 متر مكعب |
| 17 | تردد أقصى | تعديل | 1 | 1 - 5999 هرتز |
| 18 | عنوان الاتصال | تعديل | 1 | 0 - 99 |
| 19 | (بودرات) | الخيار | 1 | 600 - 14400 |
| 20 | (إمبايب) | الخيار | 1 | تشغيل / إيقاف |
| 21 | إمبايب ألم | تعديل | 1 | 200.0 KΩ |
| 22 | مرحباً (ألم إنبل) | الخيار | 1 | تشغيل / إيقاف |
| 23 | مرحباً (آل ليمت) | تعديل | 1 | 000.0 - 199.9% |
| 24 | (لو أل إنبل) | الخيار | 1 | تشغيل / إيقاف |
| 25 | الحد الأقصى | تعديل | 1 | 000.0 - 199.9% |
| 26 | ريفميس.إنبل | الخيار | 1 | تشغيل / إيقاف |
| 27 | جهاز الاستشعار S/N | تعديل | 2 | 000000000000-99999999999999 |
| 28 | حقيقة المستشعرات | تعديل | 2 | 0.0000 - 39999 |
| 29 | وضع الحقل | الخيار | 2 | الوضع 12,3 |
| 30 | التضاعف | تعديل | 2 | 0.0000 - 39999 |
| 31 | F. مجموع المجموعات | تعديل | 3 | 0000000000 - 9999999999 |
| 32 | R.المجموعة الإجمالية | تعديل | 3 | 0000000000 - 9999999999 |
| 33 | مراقبة المدخلات | الخيار | 3 | قم بإيقاف تشغيل / إيقاف تشغيل / إعادة تشغيل |
| 34 | كل التجميع | كلمة المرور | 3 | 00000 - 59999 |
| 35 | المفتاح | تعديل | 3 | 00000 - 59999 |
| 36 | التاريخ (y/m/d) | تعديل | 3 | 99/12/31 |
| 37 | الوقت-ساعة/متر/ثانية * | تعديل | 3 | 23/59/59 |
| 38 | كلمة المرور L1 | تعديل | 3 | 0000 - 9999 |
| 39 | كلمة المرور L2 | تعديل | 3 | 0000 - 9999 |
| 40 | كلمة المرور L3 | تعديل | 3 | 0000 - 9999 |
| 41 | الصفر الحالي | تعديل | 4 | 0.0000 - 19999 |
| 42 | الحركة القصوى | تعديل | 4 | 0.0000 - 39999 |
| 43 | عامل المتر | تعديل | 4 | 0.0000 - 39999 |
| 44 | كونفتر S/N | تعديل | 4 | 0000000000-999999999999 |
| 45 | إعادة تعيين النظام | كلمة المرور | 4 |
تطبيق السيناريو:
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
