| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |

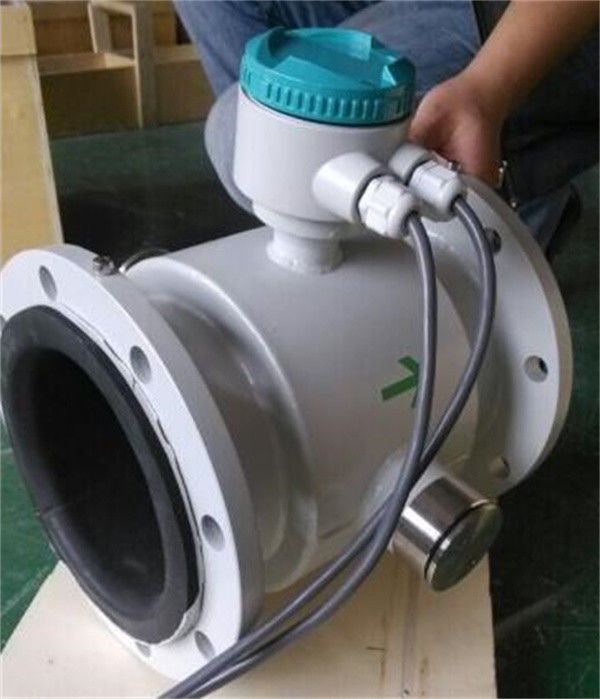

خصائص مقياس التدفق الكهرومغناطيسي
يستند مبدأ عمل مقياس التدفق الكهرومغناطيسي إلى قانون التوصيل الكهرومغناطيسي. إنه مقياس تدفق بمبادئ قياس كلاسيكية ، وتكنولوجيا ناضجة ،استقرار مؤقت جيديستخدم أيضًا في مشاريع تحويل المياه ومحطات المياه ومحطات معالجة مياه الصرف الصحي. عادة ما يكون مقياس التدفق هو قياس تدفق المياه المدخلة والمخرجة.مقياس التدفق الكهرومغناطيسي له الخصائص التالية:
1لا أجزاء متحركة، والموثوقية العالية، واستقرار طويل الأجل جيدة وصيانة منخفضة؛
2لا يوجد مقاومة إضافية. وهذا مهم بشكل خاص لمقاييس التدفق ذات القطر الكبير.
3دقة قياس عالية. دقة المنتج النموذجية يمكن أن تصل إلى ± 0.5٪ R
4نطاق قياس كبير. النطاق المضمون للدقة يمكن أن يصل عموما إلى 40: 1v = 0.08m / ساعة، والخطأ الأساسي لا يزال يمكن أن يكون أقل من ± 2٪ R
5إن متطلبات مقاطع الأنابيب المستقيمة منخفضة نسبيًا. وهذا مهم أيضًا عندما يتعلق الأمر بأنابيب ذات قطر كبير.هناك أنواع كثيرة من عدادات التدفق التي تتطلب من أقسام الأنابيب الأمامية والخلفية المستقيمة للوصول إلى 5D3D
6. منتجات مقياس تدفق الكهرومغناطيسي ذات القطر الكبير ومنتجات مقياس تدفق الموجات فوق الصوتية متوفرة للتصميم والاختيار. أكبر مقياس تدفق الكهرومغناطيسي في الصين يوفر منتجات DN3200.يمكن لمقاييس تدفق الموجات فوق الصوتية أن تصل إلى قطرات أكبر، وبالتالي تلبية الاحتياجات لقياسات تدفق المياه ذات القطر الكبير والجريان الكبير.
7مجموعة كاملة. هناك منتجات متكاملة IP65 و IP68 الغائمة
8العيب هو أن موصلة السائل الذي يتم قياسه يجب أن تكون أكبر من 5μs وزيادة سعر الجهاز مع زيادة القطر.
إنتاج النبضات
هناك نوعان من انتاج النبضات المتاحة للاختيار من بينهما: وضع انتاج التردد ووضع انتاج النبضات. يخرج العداد نبضات الموجات المربعة المستمرة في وضع التردد ،بينما سلسلة النبضات في وضع النبضاتعادة ما تستخدم مخرجات التردد لقياس معدل التدفق وتجميع فترة زمنية قصيرة.يمكن توصيل مخرج النبض إلى عداد خارجي مباشرة وغالبا ما تستخدم لفترة طويلة من التجميع.
كما ذكر أعلاه ، تستخدم الدائرة المفتوحة للكولكتور الترانزستور للتردد وإخراج النبضات. لذلك ، هناك حاجة إلى مصدر الطاقة المستمر الخارجي والحمل.
الخصائص
1لا يتأثر القياس بتغيرات كثافة التدفق والسكوسية ودرجة الحرارة والضغط والقدرة على التوصيل.يتم ضمان دقة قياس عالية وفقا لمبدأ القياس الخطية.
2لا يوجد عقبة في الأنابيب، لا يوجد فقدان للضغط، والمتطلبات أقل للأنابيب المستقيمة.
3تغطي DN 6 إلى DN2000 مجموعة واسعة من أحجام الأنابيب. هناك مجموعة متنوعة من الغطاءات والأقطاب الكهربائية المتاحة لتلبية خصائص التدفق المختلفة.
4إثارة مجال الموجات المربعة منخفضة التردد قابلة للبرمجة ، مما يحسن استقرار القياس ويقلل من استهلاك الطاقة.
5. تنفيذ 16 بت MCU ، توفير التكامل العالي والدقة ؛ المعالجة الرقمية الكاملة ، مقاومة الضوضاء العالية والقياس الموثوق بها ؛ نطاق قياس التدفق تصل إلى 1500:1.
6شاشة LCD عالية الوضوح مع الضوء الخلفي
7. واجهة RS485 أو RS232 تدعم الاتصال الرقمي.
8الكشف الذكي عن الأنابيب الفارغة وقياس مقاومة الأقطاب الكهربائية لتشخيص تلوث الأنابيب الفارغة والأقطاب الكهربائية بدقة
9يتم تنفيذ تقنية مكون SMD وتقنية تركيب السطح (SMT) لتحسين الموثوقية.
التطبيقات الرئيسية
يمكن استخدام مقياس التدفق الكهرومغناطيسي TQMF لقياس حجم تدفق السائل الموصل في خط أنابيب مغلق.يتم تطبيقه على نطاق واسع في قياس التدفق والتحكم في مجالات الصناعة الكيميائية والنفطية1.3 الظروف البيئية درجة حرارة البيئة: جهاز استشعار-25°C إلى + 60°Cمحول: -25 درجة مئوية إلى + 60 درجة مئوية الرطوبة النسبية: 5٪ إلى 90٪ 1.4 ظروف العمل درجة حرارة السائل القصوى: النوع المدمج: 60 درجة مئوية النوع البعيد: تفلون 150 درجة مئوية نيوبرين 80 درجة مئوية120 درجة مئوية البولي يوريثان 70 درجة مئوية سلكية السوائل: ≥ 5S/cm
مبادئ القياس
يستند مبدأ القياس لمقياس التدفق الكهرومغناطيسي إلى قانون التحفيز الكهرومغناطيسي لفارادي. ويتكون المستشعر أساسا من أنبوب قياس مع بطانة معزولة،زوج من الأقطاب الكهربائية المثبتة عن طريق اختراق جدار أنبوب القياسعندما يتدفق السائل الموصل من خلال أنبوب القياس للمستشعرإشارة الجهد في نسبة مباشرة إلى متوسط سرعة تدفق السائل سيتم إدخالها على الأقطاب الكهربائيةيتم تضخيم الإشارة ومعالجتها من قبل جهاز الإرسال لتحقيق وظائف عرض مختلفة.
مخطط دائرة المحول
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying، التحكم والمعالجة. يظهر مخطط دائرة المحول في الشكل 2.1.
قائمة تعيين المعلمات
تتكون قائمة إعدادات المحول من 45 عنصرًا. يتم إعداد العديد منها من قبل الشركة المصنعة قبل الشحن. ليس من الضروري تغييرها عند التطبيق.هناك فقط عدد قليل منهم ليتم تعيينها من قبل المستخدم وفقا للتطبيقيتم سرد عناصر القائمة في الجدول أدناه:
| العنصر رقم | عرض القائمة | طريقة الإعداد | مستوى كلمة المرور | نطاق القيمة |
| 1 | اللغة | الخيار | 1 | الصينية/الإنجليزية |
| 2 | حجم جهاز الاستشعار | الخيار | 1 | 3 - 3000 ملم |
| 3 | نطاق التدفق | تعديل | 1 | 0 - 99999 |
| 4 | أوتوماتيكي Rng Chg | الخيار | 1 | تشغيل / إيقاف |
| 5 | التخفيف | الخيار | 1 | 0 - 100 ثانية |
| 6 | تدفق دير. | الخيار | 1 | Fwd/ Res |
| 7 | التدفق صفر | تعديل | 1 | +/- 0.000 |
| 8 | حدّة الـ (إل.إف) | تعديل | 1 | 0 - 99% |
| 9 | الحد الأقصى لـ Enble | الخيار | 1 | تشغيل / إيقاف |
| 10 | معدل التغير | تعديل | 1 | 0 - 30% |
| 11 | وقت محدد | تعديل | 1 | 0 - 20 ثانية |
| 12 | الوحدة الإجمالية | الخيار | 1 | 0.0001 لتر - 1 متر مكعب |
| 13 | كثافة التدفق | تعديل | 1 | 0.0000 - 39999 |
| 14 | النوع الحالي | الخيار | 1 | 4-20mA/0-10mA |
| 15 | إنتاج النبضات | الخيار | 1 | Frq/ النبض |
| 16 | عامل النبض | الخيار | 1 | 0.001L - 1 متر مكعب |
| 17 | تردد أقصى | تعديل | 1 | 1 - 5999 هرتز |
| 18 | عنوان الاتصال | تعديل | 1 | 0 - 99 |
| 19 | (بودرات) | الخيار | 1 | 600 - 14400 |
| 20 | (إمبايب) | الخيار | 1 | تشغيل / إيقاف |
| 21 | إمبايب ألم | تعديل | 1 | 200.0 KΩ |
| 22 | مرحباً (ألم إنبل) | الخيار | 1 | تشغيل / إيقاف |
| 23 | مرحباً (آل ليمت) | تعديل | 1 | 000.0 - 199.9% |
| 24 | (لو أل إنبل) | الخيار | 1 | تشغيل / إيقاف |
| 25 | الحد الأقصى | تعديل | 1 | 000.0 - 199.9% |
| 26 | ريفميس.إنبل | الخيار | 1 | تشغيل / إيقاف |
| 27 | جهاز الاستشعار S/N | تعديل | 2 | 000000000000-99999999999999 |
| 28 | حقيقة المستشعرات | تعديل | 2 | 0.0000 - 39999 |
| 29 | وضع الحقل | الخيار | 2 | الوضع 12,3 |
| 30 | التضاعف | تعديل | 2 | 0.0000 - 39999 |
| 31 | F. مجموع المجموعات | تعديل | 3 | 0000000000 - 9999999999 |
| 32 | R.المجموعة الإجمالية | تعديل | 3 | 0000000000 - 9999999999 |
| 33 | مراقبة المدخلات | الخيار | 3 | قم بإيقاف تشغيل / إيقاف تشغيل / إعادة تشغيل |
| 34 | كل التجميع | كلمة المرور | 3 | 00000 - 59999 |
| 35 | المفتاح | تعديل | 3 | 00000 - 59999 |
| 36 | التاريخ (y/m/d) | تعديل | 3 | 99/12/31 |
| 37 | الوقت-ساعة/متر/ثانية * | تعديل | 3 | 23/59/59 |
| 38 | كلمة المرور L1 | تعديل | 3 | 0000 - 9999 |
| 39 | كلمة المرور L2 | تعديل | 3 | 0000 - 9999 |
| 40 | كلمة المرور L3 | تعديل | 3 | 0000 - 9999 |
| 41 | الصفر الحالي | تعديل | 4 | 0.0000 - 19999 |
| 42 | الحركة القصوى | تعديل | 4 | 0.0000 - 39999 |
| 43 | عامل المتر | تعديل | 4 | 0.0000 - 39999 |
| 44 | كونفتر S/N | تعديل | 4 | 0000000000-999999999999 |
| 45 | إعادة تعيين النظام | كلمة المرور | 4 |
تطبيق السيناريو:
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
