| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
ملاحظة:
1المفاصل التقليدية هي روابط الغرق البلاستيكية الهندسية ABS ، والتي يمكن أيضًا توصيلها بخيوط الغرق PVC أو ABS الداخلية.
2يمكن أن تكون قضيب القيادة مغلفة بفولاذ F46 304 الفولاذ المقاوم للصدأ في ظروف خاصة.
3حلقات "O" يمكن أيضا أن تكون مصنوعة من المطاط الفلورين، الخ.
DN15-DN100 مؤشر ميكانيكي لإنابيب البخار المعدنية معدل الدوران المساحة المتغيرة مياه الصرف الصحي الكلور الأكسجين النيتروجين الغاز
الوصف

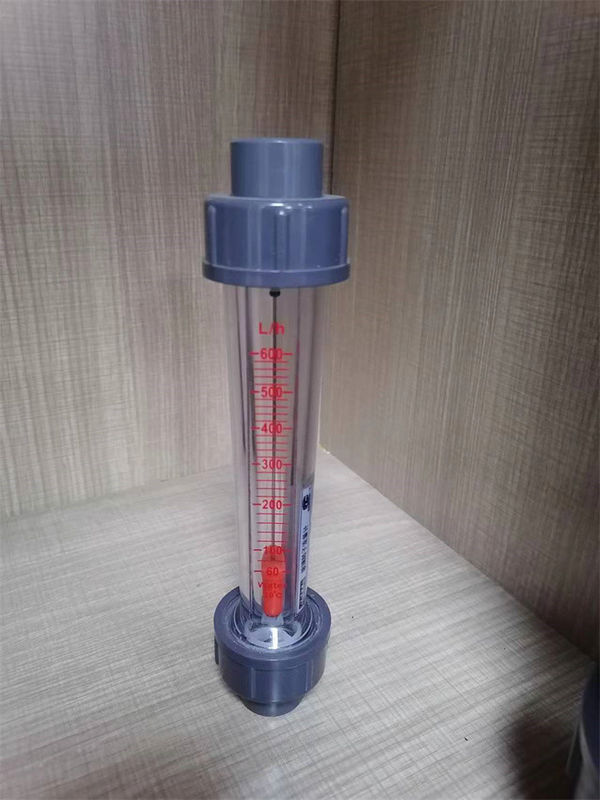

يحتوي مقياس تدفق الأنبوب البلاستيكي العائم من سلسلة LZT-S على خصائص الهيكل البسيط والوزن الخفيف ومقاومة التآكل ، غير قابلة للكسر بسهولة ، غير سامة ودون رائحة ، وسهلة الاستخدام.يستخدم بشكل رئيسي في الصناعة الكيميائيةالصناعة الخفيفة، والطب، والغذاء، وحماية البيئة وغيرها من الإدارات لقياس معدل تدفق تدفق واحد مرحلة غير النبضات من السائل.
هيكل مقياس التدفق: يتكون أساسا من أنبوب مخروطي بلاستيكي شفافية مثبتة عموديا مع نهاية صغيرة لأسفل والنهاية الكبيرة لأعلى،و طائرة عائمة يمكنها التحرك صعودا وهبوطا في الأنابيب المخروطية، والذي يتكون من المكسرات والأنابيب والعصي الإرشادية والقفزات ، إلخ.
المظهر كما هو موضح في الشكل: يتم تقسيمه أساسا إلى نوع أنبوب قصير ونوع أنبوب طويل. وفقا لطريقة الاتصال، يتم تقسيمه إلى اتصال أنابيب الشبكة،ربط متعرج والربط بالفلانز.
المواصفات
| رقم التسلسل | الاسم | المواد |
| 1 | الأنابيب | الـ ABS |
| 2 | الجوز | الـ ABS |
| 3 | حلقة "أو" | الـ NBR |
| 4 | التوقف السفلي | الـ ABS |
| 5 | العائمة | الـ ABS |
| 6 | أنبوب مخروطي | PS |
| 7 | المحطة العليا | الـ ABS |
| 8 | عصا توجيه | 316 |
| الملاحظة: 1. المفاصل التقليدية مصنوعة من البلاستيك الهندسي ABS ويمكن أيضا أن تكون متصلة مع PVC الغرق أو ABS الخيوط الداخلية. 2. يمكن أن تكون قضيب الإرشاد مغلفة مع F46 304 الفولاذ المقاوم للصدأ في ظروف خاصة 3حلقة "O" يمكن أن تكون مصنوعة من المطاط الفلور. |
||
| النموذج | نطاق القياس | متوسطة | نصائح |
| LZT-15S (أنبوب طويل) |
6-60L/h | الماء | بدون عصا توجيه |
| 10-100L/h | |||
| 16-160L/h | |||
| 25-250 لتر/ساعة | |||
| 40-400 لتر/ساعة | |||
| 60-600 لتر/ساعة | |||
| LZT-25S (أنبوب طويل) |
60-600 لتر/ساعة | ||
| 100-1000 لتر/ساعة | |||
| 160-1600L/h | |||
| 250-2500 لتر/ساعة | |||
| 300-3000 لتر/ساعة | |||
| LZT-40S (أنبوب طويل) |
0.4-4m3/h | ||
| 0.6-6m3/h | |||
| LZT-50S (أنبوب طويل) |
0.4-4m3/h | ||
| 0.6-6m3/h | |||
| 1-10m3/h | |||
| 1.6-16 متر3/ساعة | مع عصا توجيه | ||
| LZT-100S LZT-125S LZT-150S |
8-50 متر3/ساعة | ربط الجهاز بالعصا الموجهة | |
| 12-60 متر3/ساعة | |||
| 14-90 متر3/ساعة | |||
| 18-120 متر3/ساعة | |||
| 18-150 متر3/ساعة | |||
| 22-180 متر3/ساعة | |||
| 25-200 متر3/ساعة |
| النموذج | نطاق القياس | متوسطة | نصائح |
| LZT-15S (أنبوب قصير) |
6-60L/h | الماء | مع عصا توجيه |
| 10-100L/h | |||
| 16-160L/h | |||
| 25-250 لتر/ساعة | |||
| 40-400 لتر/ساعة | |||
| 60-600 لتر/ساعة | |||
| 100-1000 لتر/ساعة | |||
| LZT-25S (أنبوب قصير) |
100-1000 لتر/ساعة | ||
| 160-1600L/h | |||
| 250-2500 لتر/ساعة | |||
| 300-3000 لتر/ساعة | |||
| LZT-32S (أنبوب قصير) |
0.4-4m3/h | ||
| 0.6-6m3/h | |||
| LZT-50S (أنبوب قصير) |
1-10m3/h | ||
| 1.6-16 متر3/ساعة | |||
| LZT-65S (أنبوب قصير) |
5-25 متر3/ساعة | ||
| 8-40 متر3/ساعة | |||
| 12-60 متر3/ساعة | |||
| LZT-80S | 5-25 متر3/ساعة | وصلة الجهاز مع الأنابيب | |
| 8-40 متر3/ساعة | |||
| 12-60 متر3/ساعة | |||
| الملاحظة: 1، ما سبق هو حركة المرور العادية، حركة المرور الخاصة متوفرة أيضا. 2مستوى دقة عداد التدفق هو المستوى 4، مع مقاومة الضغط ≤0.6Mpa. الوسيط المستخدم هو الماء أو الحمض أو القلي المخفف بتركيز أقل من 30٪.درجة الحرارة عادة 0°C~40°Cويمكن استخدامه حتى 65 درجة مئوية في وقت قصير. |
|||
الاحتياط
(1) قبل التثبيت ، يجب تفكيك فوهة منفذ عداد التدفق ، وإخراج دعم أنابيب الرغوة أو البلاستيك في العداد ، ثم إعادة تثبيت الفوهة.لاحظ أن حلقة "O" يجب تركيبها في خندق الفوهة أثناء إعادة التثبيتبالداخل
(2) يمكن توصيل واجهة عداد التدفق بمناسبة أنبوب بلاستيكي (ABS أو PVC) وربطها بالصمغ الخاص.يمكنك أيضا الاتصال مع الشبكة البلاستيكية أولا ومن ثم الشبكة المعدنية.
(3) يجب تثبيت عداد التدفق عمودياً (لا تتجاوز الزاوية بين مركز عداد التدفق وخط القيادة 5 درجة).يجب أن يكون ارتفاع التثبيت مريحة لقراءة العائمةعند القراءة ، يجب أن يكون خط الرؤية أفقياً لموقف قراءة العائمة.
(4) يجب أن يكون قطر الأنابيب المستقيمة للمدخلات والمخرجات الصاعدة والأسفل من عداد التدفق ≥ 5 أضعاف قطر العداد الاسمي.
(5) إذا كان السائل الذي يتم قياسه يحتوي على جزيئات أكبر من الشوائب أو السلع المسروقة، يجب تثبيت مرشح فوق جهاز قياس التدفق.
(6) إذا كان السائل الذي سيتم قياسه هو تدفق نبضات، مما يسبب تقلب العائمة لا يمكن قياسه بشكل طبيعي، يجب تثبيت عازل وموضع من الحجم المناسب أعلى تيار من عداد التدفق.
(7) حاول استخدام قسم التدفق المناسب لمقياس التدفق لاختبار معدل التدفق (يشير قسم التدفق المناسب عموما إلى 40٪ إلى 70٪ من معدل التدفق القياسي العلوي).
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
