| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |

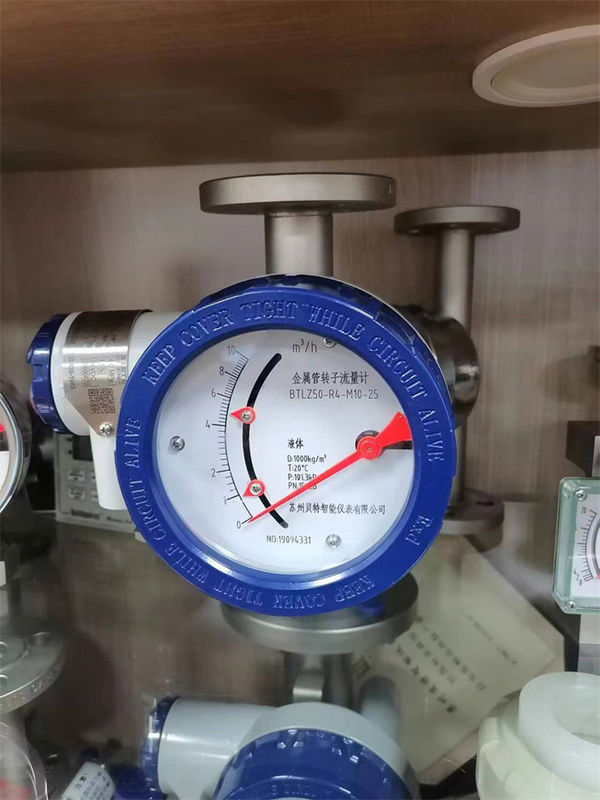

ما هي متطلبات التثبيت لمقاييس تدفق الدوار في الأنابيب المعدنية؟
1يجب تركيب مقياس التدفق عمودياً. يمر السائل المقاس من خلال مقياس التدفق من الأسفل إلى الأعلى.يجب أن يكون المدخل والمخرج قسم الأنابيب المستقيمة 5 مرات قطر العدادبالنسبة للأنابيب المثبتة حديثًا ، يجب غسل الأنابيب قبل تركيب عداد التدفق.
2من أجل تسهيل صيانة و استبدال عداد التدفق ، يجب توصيل خط أنابيب للتفاف عند تثبيت عداد التدفق.
3يجب تثبيت صمام أعلى تيار من عداد التدفق ، ويجب تثبيت صمام تنظيم التدفق أسفل النهر في مكان يزيد من 5 إلى 10 أضعاف قطر العداد.يجب تثبيت مرشح أعلى النهرإذا كانت الوسيلة المقاسة تحتوي على مواد مغناطيسية، يجب تركيب مرشح مغناطيسي أمام عداد التدفق.
4عندما تكون الوسيط المقاس قذرة، يجب تنظيف الأنبوب والعائمة في الوقت المناسب.
5دقة القياس لمقاييس تدفق الدوار في الأنابيب المعدنية هي عموما 2.5عندما تكون دقة القياس أعلى مطلوبة، فإنه ليس من المستحسن اختيار أجهزة قياس تدفق الدوار المعدنية.
6بالنسبة لمقاييس تدفق المياه العائمة المعدنية من النوع الزاوي حيث أن المدخل والمخرج ليسا في خط مستقيم، عند استخدامه للسوائل،انتبه إلى ما إذا كان هناك أي الهواء المتبقي في الغلاف حيث يتم تمديد نزوح العائمة الخارجية، ويجب استنفاذه؛ إذا كان السائل يحتوي على فقاعات صغيرة من السهل أن تتراكم في الغلاف عند التدفق، يجب أن تكون أكثر حذرا.هذا هو أكثر أهمية للأدوات ذات القطر الصغير، وإلا فإن قيمة مؤشر التدفق سوف تتأثر بشكل كبير.
7يجب تجنب الأجهزة ذات شاشات LCD أشعة الشمس المباشرة قدر الإمكان لتجنب تقليل عمر خدمة شاشة LCD.بما في ذلك الاهتزازات الناجمة عن الأسباب الخارجية والداخلية لشبكة الأنابيب
9. بالنسبة لمقياسات الدوران في الأنابيب المعدنية التي يتم تركيبها بشكل كثيف مع أدوات متعددة أو عندما تمر أنابيب عملية الصلب الكربوني بالقرب من الأداة ،يجب الحفاظ على مسافة تزيد عن 100 ملم بين الأداة والأداة لتجنب التداخل في المجال المغناطيسي..
هناك أربعة أنواع من مواد الاتصال السائل للمستشعر: الفولاذ المقاوم للصدأ و Hastelloy
الذهب، التيتانيوم، الفولاذ المقاوم للصدأ غطاء FEP؛ المستخدمين يمكن أن تختلف وفقا
ضغط العملية ومتطلبات الوسط التآكل، واختيار سائل اتصال مختلف
مادة لتلبية احتياجات مقاومة الضغط والوسائط مضادة للتآكل من العملية. وفقا لمتطلبات القياس المختلفة، يمكن للمستخدمين اختيار أنواع مختلفة عند اختيار
مزيج من المؤشرات لتحقيق متطلبات قياس مختلفة. يتم عرض شكل المؤشر المحدد ووظيفته المقابلة في مخطط نوع المؤشر.
يتم قياس معدل التدفق من قبل جهاز الإرسال في المؤشر للاستشعار تغيير موقف العائمة من خلال الصلب المغناطيسي الارتباط لاستكمال مؤشر التدفق وإشارة
بعيدا عن النقل. عندما تتدفق الوسيط المقاس من خلال أنبوب القياس من أسفل إلى أسفل، يتأثر العائمة من قبل الجاذبية والطوفان وسرعة السائل
عندما تكون القوى الدافعة الثلاث متوازنة، والطافية ثابتة نسبيا في موقف معين، والتي تتغير مع منطقة الفجوة الحلقة بين الطافية والقرنية ومعدل تدفق السائل
موقف العائمة يتوافق مع حجم تدفق الوسيط المقاس
الخصائص
1تصميم هيكل معدني قوي
2مناسبة لقياس الغاز والسائل في مختلف الصناعات.
3يمكن استخدام تصميم هيكل القضية الجديد في بيئة درجة حرارة عالية دون إضافة أجزاء.
4أنبوب قياس مخروط مصمم خصيصا، نطاق قياس أوسع، خطية قياس أفضل.
5يمكن أن توفر اللفاف، مشبك، خيوط وغيرها من طرق اتصال العملية، مناسبة لمعظم متطلبات تطبيق المصنع.
6جزء القياس من المواد اختياري: الفولاذ المقاوم للصدأ، التيتانيوم، Hastelloy، PTFE، FEP والمواد الأخرى.
7يمكن لنظام الارتباط المغناطيسي المصمم خصيصًا تحسين دقة القياس واستقراره بشكل كبير.
المواصفات
| نطاق القياس | المياه (20 درجة مئوية) 16150000 لتر/ساعة | شاشة LCD | نطاق قيمة عرض معدل التدفق الفوري: 0.00099999 |
| الغاز ((0.1013MPa 20°C) 0.5~4000 م3/ساعة | نطاق قيمة عرض التدفق التراكمي: 0.0099999999 | ||
| تصنيف ضغط السترة | 1.6MPa | واجهة كهربائية | M20 × 1.5،PG11,1/2 NPT أو المستخدم يقدم المواصفات |
| درجة حرارة متوسطة | النوع القياسي: -80°C+220°C | الارتفاع الكلي | النوع القياسي:250mm ((لمزيد من طرق التثبيت، انظر الجدول المعني) |
| نوع درجة حرارة عالية | 300 درجة مئوية | مستوى الحماية | IP65/IP67 |
| نوع FEP المطلي | ≤ 85°C | علامات مضادة للانفجار | آمنة جوهرياً: ExiaIICT3 ̇6 |
| النوع المقاوم للانفجار:ExdIICT4?? 6 | |||
| درجة حرارة البيئة | -40°C +120°C ((C9≤85°C) (نوع الإرسال عن بعد مع شاشة LCD≤70°C) | اللزوجة المتوسطة | DN15: ≤5mPa.s |
| ≤30mPa.s) | |||
| DN25: ≤250mPa.s | |||
| DN50 DN150: ≤ 300mPa.s | |||
|
نسبة النطاق
|
10نوع خاص20:1 | الناتج | الإشارة القياسية: نظام سلكي من 4 ~ 20mA (يمكن تجهيزها بتواصل HART) |
| الإشارة القياسية: نظام ثلاثي الأسلاك 0 ′′ 10mA | |||
| إشارة الإنذار: 1.مخرجين للاستقبال (قيمة الحد 125VAC/0.25A) | |||
| 2واحد أو اثنين من مفاتيح القرب (متطلبات التبديل تستند إلى متطلبات العملاء) | |||
| مخرج إشارة النبض: 0-1KHz مخرج معزول (مستوى الخروج Vpp> 4.5V) | |||
| مستوى الدقة | 2.5 ((النوع الخاص1.5%أو 1.0%) | تعمل بواسطة | النوع القياسي: 24VDC ± 20% |
| نوع التيار المتردد: 220VAC (85265VAC) (يجب تخصيصه) | |||
| نوع البطارية: 3.7@4.4-5.2AH بطارية الليثيوم. وفقًا لظروف الاستخدام المختلفة ، يمكن استخدام كل مجموعة (من 3 إلى 12 شهرًا) ، ويمكن استخدام المجموعتين بالتبادل. | |||
| ضغط العمل | DN15 DN50 PN16MPa (النوع الخاص 25MPa) | طريقة الاتصال | النوع القياسي: HG20592 |
| DN80 DN150 PN10MPa (النوع الخاص 16MPa) | النوع الخاص: المستخدم يقدم معيار اللفاف | ||
| نوع الاتصال بالخيوط: المحدد من قبل المستخدم |
كيفية الاستخدام (التركيب)
هناك 12 خطوة مطلوبة لتثبيت عداد الدوران الأنابيب المعدنية الصحية.
1. نظف الخامات لحام والحطام في خط الأنابيب قبل تركيب عداد التدفق
2لا يجوز أن يتجاوز ميل التركيب للجزء القائم من مقياس تدفق المعايرة عموديًا على الأرض 5 درجة. وإلا فإن دقة القياس ستتأثر.
3الموقف لضمان دقة قياس عداد التدفق ، يجب إضافة قسم أنابيب مستقيم لا يقل عن 10xDN إلى نهاية المدخل من عداد التدفق ،وينبغي إضافة قسم أنابيب مستقيم لا يقل عن 5xDN إلى نهاية المخرجيجب تثبيت صمام التحكم في عداد التدفق أثناء القياس. أسفل النهر.
4النموذج إذا كانت الوسيلة المقاسة هي تدفق نبض كبير أو تدفق ثنائي المراحل،يجب تثبيت عازل أعلى تيار من عداد التدفق لتقليل أو إضعاف النبض لضمان أن تدفق الوسط مستقر في مرحلة واحدةفي نفس الوقت ، يوصى باستخدام مقياس تدفق من نوع التخفيف. .
5وسيلة القياس عندما تكون وسيلة القياس قذرة أو تحتوي على جزيئات موصلة مغناطيسياً، يوصى بتثبيت فلتر أو فلتر مغناطيسي أعلى تيار عداد التدفق.
6يجب أن يكون تركيب عداد تدفق الدعم قادرًا على دعم اهتزاز خط الأنابيب بشكل صحيح أو تقليل الحمل المحوري لمقياس التدفق. خلاف ذلك ،يجب إضافة دعم عداد التدفق الثابت.
7الصيانة لتسهيل صيانة و إصلاح عداد التدفق و تنظيف المرشح المغناطيسي و الصيانة المنتظمة لخطوط الأنابيب الخاصة بالمستخدميُنصح باستخدام خط الأنابيب المُتجاوز كما هو موضح في الشكل.
8الاستقرار عندما يتم استخدام عداد التدفق لقياس الغاز ، يجب ضمان أن يكون ضغط العمل في خط الأنابيب لا يقل عن 5 أضعاف فقدان ضغط عداد التدفق ،بحيث يمكن لمقياس التدفق أن يعمل بشكل مستقر وعادي.
9. قبل استخدام ناقل التحكم عن بعد الكهربائي ومقياس التدفق مع مفتاح الحد من الإنذار ، افتح غطاء الجهاز وربط الأسلاك بشكل صحيح وفقًا لرسم الحبال.
10وفقًا لوحة التحذير الموجودة على مؤشر العداد ، أخرج قطعة التخفيف التي تمنع العوامل من الاهتزاز أثناء النقل ، ثم استخدم العداد بعد استعادته.
11إذا تم تشغيل عداد التدفق، لأنه لا يوجد ضغط في خط الأنابيب أو أن النظام لم يصل إلى ضغط العمل الطبيعي للمعدات،افتح صمام التحكم ببطء حتى يكون النظام طبيعيًا قبل استخدام الأداةوإلا، فمن السهل أن يسبب المؤشر للقفز أو العائمة للتحرك فجأة. وردة تتضرر من الاصطدام.
12استخدام المستخدم: عندما يستخدمها المستخدم، إذا كانت كثافة السائل المقاسة مختلفة عن كثافة الماء،أو أن معايير ووضع العمل للغاز المقياس يختلفان عن لوائح الشركة المصنعة، يجب تحويل قراءة مؤشر عداد التدفقات. يتم عرض طريقة التحويل في الملحق.
الاحتياط
الاحتياطات عند استخدام مقياس تدفق الدوار المعدني الصحي.
1مقياس تدفق الدوار المعدني، مقياس تدفق الأنبوب المعدني، ومقياس تدفق Verabar بمقاومة درجة حرارة عالية تصل إلى 450 درجة مئوية.
2مناسبة لقياس قطر صغير وسرعة تدفق منخفضة في تدفق الغاز والسائل والبخار.
3مبدأ الارتباط المغناطيسي المقاوم للجهد العالي، لا تسرب ومقاومة الضغط العالي.
4قياس معدل التدفق عندما يتجاوز معدل التدفق 100m3/h معدل تدفق المياه، فإن فقدان الضغط سيكون كبيرا. .
5يتم استخدام نطاق القياس في الغالب لأدوات التحكم في العملية ، بدقة 1٪ ، عادة 1.5٪ ونسبة نطاق 10:1.
6مناسبة للمناسبات، بما في ذلك الأنواع المقاومة للانفجار والمقاومة للانفجار، مناسبة للمناسبات الخطرة.
7طريقة التثبيت طريقة التثبيت المناسبة هي التثبيت الرأسي مع القاع في و أعلى.
قوة المصنع
مصنع أداة ذكية
تمتلك الشركة معدات إنتاج ومعالجة كاملة. ورشة العمل الإلكترونية لديها خط تجميع SMT الحديث ومختبر تصميم وتطوير إلكتروني كامل.ورشة عمل الآلات لديها عدة محولات CNC الدقة، محولات عادية، معالجة، آلات لحام الخياطة المحيطية الآلية بالكامل، آلات الحفر وغيرها من المعدات.ورشة عمل المعايرة لديها خطين اختبار معايرة السائل وخط اختبار معايرة الغاز ذي التدفق الصغير والمتوسط لضمان اختبار كل منتج وفقا للظروف الفعليةالمعايرة والتحقق لضمان جودة المنتج.
الأبعاد القياسية والوزن
نوع السترة الأبعاد الكلية والوزن
الأبعاد والوزن الكلي لنوع FEP
أبعاد ووزن النوع من الأعلى إلى الداخل والأسفل إلى الخارج
نوع الجانب الداخلي والجانبي الخارجي: الأبعاد الكلية والوزن وفقدان الضغط
نوع المدخل السفلي والمخرج الجانبي: الأبعاد الكلية والوزن وفقدان الضغط
نوع التثبيت الأفقي: الأبعاد الكلية والوزن وفقدان الضغط
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
