مفتاح التدفق الحراري

الوصف

I. نظرة عامة

مفتاح التدفق TFS-800 هو أداة قياس يمكنها مراقبة تدفق السائل في خط الأنابيب في الوقت الحقيقي وتوفير إشارة إخراج. يعتمد هذا المنتج على غلاف معدني كامل بدون أجزاء متحركة.يمكن ضبط قيمة التبديل بشكل مستمر في الموقع، مع خسارة ضغط صغيرة وهيكل مضغوط. يمكن أن تعرض مصابيح LED متعددة حالة التدفق وحالة التبديل في الوقت الحقيقي. سهلة التثبيت،المنتج مناسب لمجموعة متنوعة من متطلبات قطر الأنابيب ويمكن استخدامه لمراقبة معدل تدفق السوائل في الأنابيب، مراقبة انقطاع التدفق، أو حماية المضخات من التوقف عن العمل.الصناعة الهيدروليكية الصناعية والأماكن الأخرى التي يتطلب فيها رصد معدل تدفق السوائل في خطوط الأنابيب.

2معايير الأداء

نطاق القياس: 150 سم/ث (المياه) ، 300 سم/ث (الزيت)

200~3000 سم/ثانية (غاز)

u فولتاج العمل: 24±20%VDC؛

u استهلاك التيار: <90mA

u مخرج الإشارة: رله (SPDT) ، ترانزستور PNP؛

خصائص الترانزستور:

u فولتاج التبديل: 24±20%VDC؛

u تيار التبديل: ≤1.2A؛

خصائص المرور:

u فولتاج التبديل: ≤250VAC/30VDC؛

u تيار التبديل: ≤3A؛

u وقت التمهيد: القيمة النموذجية 8s (2 ~ 15s) ؛

u وقت الاستجابة: القيمة النموذجية 2s (1 ~ 15s) ؛

تدرج الحرارة: الحد الأقصى 250 درجة مئوية/دقيقة.

مستوى الحماية: IP67

u درجة حرارة متوسطة: -20~80°C؛

u درجة حرارة البيئة: -10~70 درجة مئوية

u درجة حرارة التخزين: -20~85°C؛

مستوى مقاومة الضغط: 10MPa.

مادة المسبار: 304 الفولاذ المقاوم للصدأ

مادة الغلاف: 304 الفولاذ المقاوم للصدأ

3تطبيق المنتج

عنصر الاستشعار ووحدة معالجة الإشارة من هذا المنتج هي هياكل متكاملة، ويتم ضبط إعدادات مراقبة معدل التدفق باستمرار.نطاق المراقبة مرتبط بمعدل التدفق، ولا علاقة له بمعدل التدفق أو معدل التدفق الإجمالي. يستخدم هذا المنتج لوظائف المراقبة في الجوانب التالية:

(2) وجود/غياب الوسيط؛ (3) تدفق/ثبات الوسيط.

يستخدم هذا المنتج 6 أضواء مؤشرة من ألوان مختلفة مرتبة في صف على اللوحة لعرض حالة الإنذار واتجاه معدل التدفق ، ويخرج إشارات التبديل من خلال رله واحد.معاني الأضواء الستة هي كما يلي::

1 ضوء مؤشر أحمر: عندما يتم تشغيله ، لم يتم الوصول إلى معدل التدفق المحدد.

1 ضوء مؤشر أصفر: عندما يتم تشغيله ، يتم الوصول إلى معدل التدفق المحدد / يتجاوز معدل التدفق المحدد ، ويبدأ الإرسال في العمل.

4 أضواء مؤشرات خضراء: عندما يتجاوز معدل التدفق المحدد ، فإنها تضيء بالتسلسل. كلما زادت أضواءها ، زادت معدل التدفق. عندما ينخفض معدل التدفق ، فإنها تغلق بترتيب عكسي.

4هيكل المظهر و التعريف الكهربائي

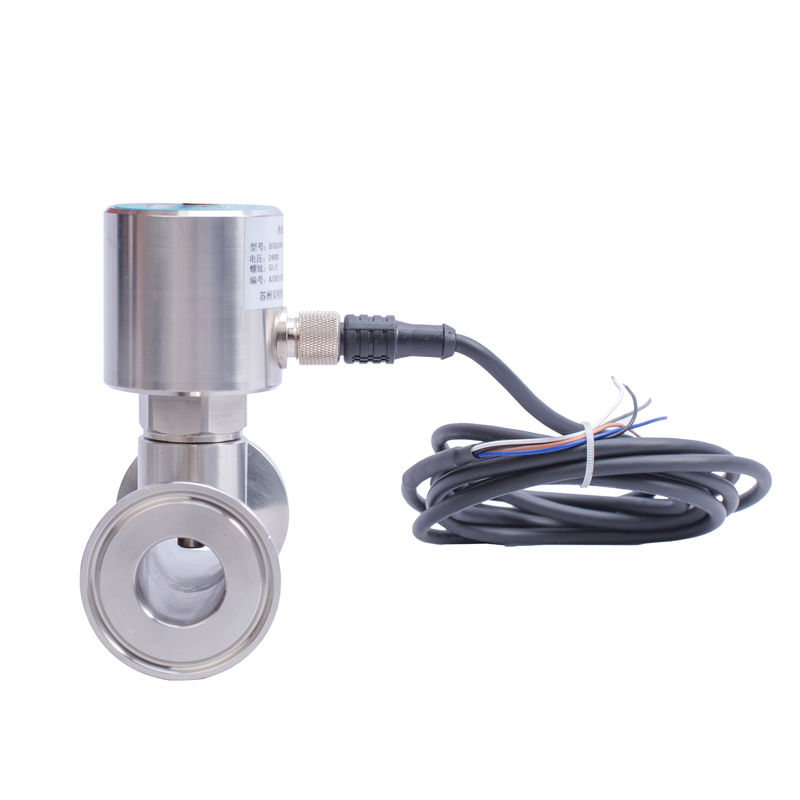

يتبنى مفتاح التدفق طريقة توصيل الكابلات أو المكونات. يظهر مظهره في الشكل 1.

رسم الأبعاد الهيكلية:

تعريف كهربائي: M12*1 مكبس الطيران

الجدول 1 تعريف الكهرباء

مخطط الأسلاك
- نعم

5. تركيب المنتج

1عند تثبيت المنتج ، يجب أن يكون المسبار غارقًا تمامًا في السائل. إذا تم تثبيته على قطر أنبوب صغير ،يجب توخي الحذر لاستخدام الطرق المناسبة لتجنب دفع المسبار ضد جدار الأنابيب أدناه.

2عندما لا يمكن للسائل أن يملأ الأنابيب بالكامل، يجب تركيب المنتج في الجزء السفلي من الأنابيب (الشكل 3)

3إذا كان قد يكون هناك ترسب في الأنابيب، يرجى تركيب المنتج على جدار الجانب من الأنابيب، وتثبيته أفقيا (الشكل 4) ، وتجنب الهواء والترسب.

4عند تثبيت المنتج على أنبوب مستقيم بعيدا عن منعطف أو تقاطع ، يجب أن لا يكون طول الأنابيب المستقيمة أقل من 4 أضعاف قطر الأنابيب.

6تعديل المنتج

بعد تركيب المنتج على الأنابيب ، يرجى توصيل الأسلاك وفقًا للاتصال الكهربائي.تشغيل الطاقة وانتظار المنتج للعمل بشكل مستقر لمدة دقيقتين قبل البدء في ضبط.

كما هو مبين في الشكل 5، فك المسمار المقاوم للغبار على الطرف العلوي من المنتج ويمكنك أن ترى نهاية ضبط مقياس الطاقة.الوقوف في نهاية منفذ المنتج واستخدام مفك المسامير الرأس المسطحة لتدوير نهاية ضبط مقياس الطاقة في اتجاه عقارب الساعة. سيذهب ضوء المؤشر من اليسار إلى اليمين. يضيء بالتسلسل ، ويغلق بالتناوب. للتطبيقات المختلفة ، اتبع الخطوات أدناه للتعديل.إذا لم يكن تأثير التعديل مرضيًا في وقت واحد، يمكنك تكرار تعديل عدة مرات. لاحظ أنه عند تعديل الإعداد،انتظر حتى يتدفق السائل بشكل مستقر لمدة 15 إلى 30 ثانية قبل ضبط مقياس الطاقة في كل مرة تتغير فيها سرعة التدفق.

●تدفق الوسائط/خفض معدل التدفق

1. وضع معدل تدفق أقل من الحد الأدنى أو معدل تدفق قياسي أقل من معدل تدفق المراقبة المحدد

2. ضبط مقياس الطاقة لجعل ضوء LED الأحمر على ؛

3. استعادة معدل التدفق للتحكم ، وجعل تدفق الوسيط في معدل التدفق الذي يحتاج إلى مراقبة ،وتعديل مقياس الطاقة بحيث يكون ضوء المؤشر الأصفر وأضواء المؤشر الخضراء واحدة على الأقل.

●الوسائط لا تزال / تتدفق

ضبط مقياس الطاقة بحيث عندما لا تدفق وسيلة أنابيب، ضوء مؤشر الأحمر سوف تضيء.سيضيء الضوء الأصفر والضوء الأخضر على الأقل.

● وجود وسائل الإعلام/عدم وجودها

ضبط مقياس الطاقة بحيث عندما لا يكون هناك وسيط في خط الأنابيب، سوف يكون ضوء مؤشر الأحمر على. عندما يكون هناك وسيط في خط الأنابيب أو يتم الوصول إلى معدل تدفق معين،الضوء الأصفر و على الأقل ضوء مؤشر أخضر سيكون مضاء.

7الاحتياطات

يرجى قراءة هذا الدليل بعناية قبل الاستخدام وإجراء الأسلاك الصحيحة وفقا للاتصال الكهربائي للمنتج.

قبل توصيل مصدر الطاقة، تأكد من أن فولتاج مصدر الطاقة داخل نطاق مصدر الطاقة للمنتج. قد يؤدي التوتر العالي إلى تلف المنتج.

انتبه إلى اتجاه وطريقة تركيب المنتج.

8المسؤولية

في غضون سنة واحدة من تاريخ الشحن، ستقوم شركتنا باستبدال أو إصلاح المنتجات ذات عيوب الجودة الناجمة عن مشاكل المواد والتصنيع مجاناً.في حالة فشل المنتج بسبب أسباب غير ذات جودة أثناء الاستخدامشركتنا ستكون مسؤولة عن الإصلاحات وتحاسب فقط على تكلفة المواد.
