| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |

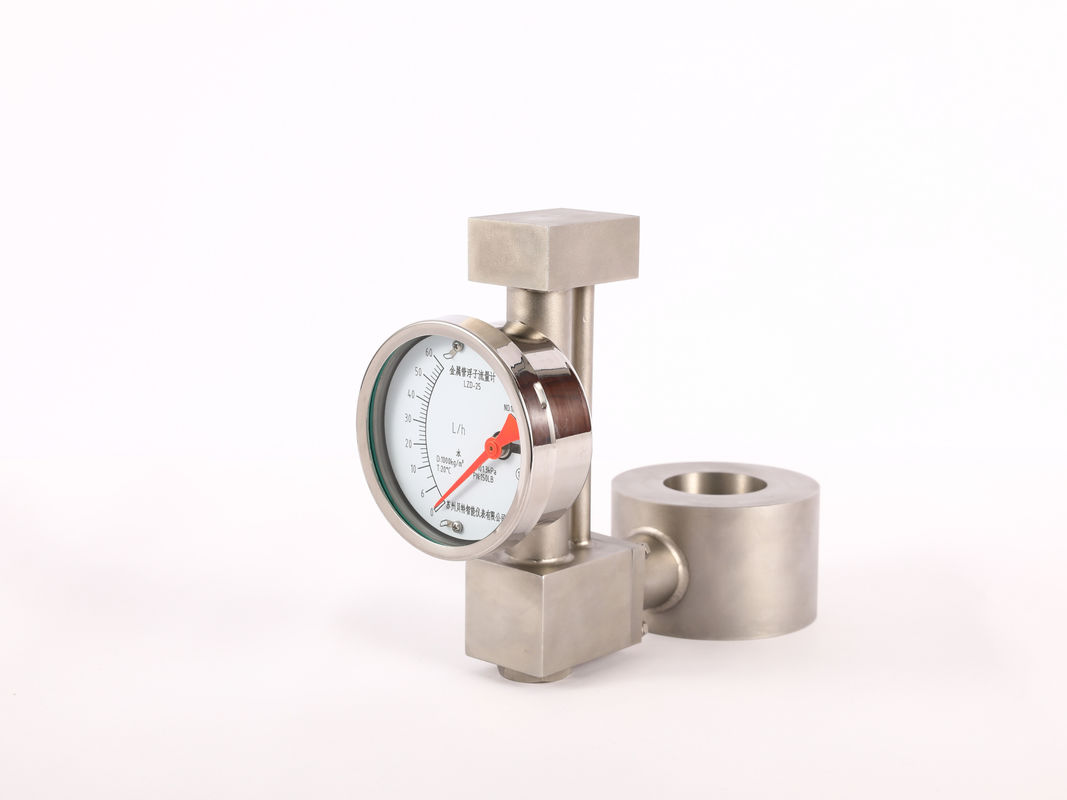

مساحة متغيرة أنبوب معدني عائم مقياس تدفق مستوى الغاز مؤشر تدفق صغير DN15-DN100
الوصف
عندما يتدفق السائل الذي يملأ الأنابيب من خلال جهاز الضغط في الأنابيب ، فإن تيار التدفق سوف يشكل انكماشًا محليًا في قطعة الضغط في جهاز الضغط ،وبالتالي زيادة معدل التدفق وخفض الضغط الثابت، وبالتالي خلق الضغط قبل وبعد قطعة الاختناق. انخفاض، وهذا هو فرق الضغط. أكبر معدل تدفق الوسيط،كلما زاد فرق الضغط الذي يتم إنشاؤه قبل وبعد عنصر التخديرلذلك ، يمكن قياس معدل تدفق السائل عن طريق قياس فرق الضغط. تستند طريقة القياس هذه إلى قانون الحفاظ وقانون استمرارية التدفق.
جهاز التخفيف الذكي (مقياس تدفق الفتحة) هو عداد تدفق من الجيل الجديد الذي يدمج تدفق، درجة الحرارة،وظائف الكشف عن الضغط ويمكن تعويض تلقائيًا لدرجة الحرارة والضغطيتبنى تكنولوجيا الحاسوب الصغير
تكنولوجيا استهلاك الطاقة المجهرية ولها وظائف قوية. ، هيكل مضغوط، عملية بسيطة وسهلة الاستخدام.
الاستخدام
الجهاز القياسي لـ LG / FB هو جهاز قياس تدفق بدون مقياس.يتم استخدامه جنبا إلى جنب مع أجهزة إرسال الضغط التفاضلي الهوائية أو الكهربائية أو أجهزة إرسال الضغط التفاضلي المزدوجةفي المعادن والكيمياء والنفط والطاقة الكهربائية النظم الصناعية، الفرق في الضغط الناتج عن السائل والغاز،ويتم قياس تدفق البخار من خلال لوحة الفتحة مع درجة حرارة متوسطة ≤ 400 درجة مئوية بشكل مستمريُحوّل جهاز الإرسال إشارة فرق الضغط إلى إشارة مُناسبة، ثمّ هناك أدوات ثانوية أو منظمات تسجل أو تشير أو تنظم التدفق المقاس..
أساسية
تثبيت أجزاء التخدير مثل لوحات فتحة أو فوهات داخل خط الأنابيب. نظرًا لأن فتحة جزء التخدير أصغر من القطر الداخلي للأنابيب،عندما يتدفق السائل من خلال الجزء الخانق، ينكمش قطع شعاع التدفق فجأة وتتسارع سرعة التدفق. ينخفض الضغط الساكن للسائل في الطرف الخلفي من عنصر الاختناق،مما يؤدي إلى فرق ضغط ثابت قبل وبعد عنصر التخدير (انظر الشكل 1)هناك علاقة رقمية محددة بين هذا الاختلاف في الضغط الثابت ومعدل تدفق السائل ، بما يتفق مع Q = K. علامة الجذر △ P.استخدام جهاز إرسال الضغط التفاضلي (أو مقياس الضغط التفاضلي) لقياس الضغط التفاضلي قبل وبعد عنصر التخدير لقياس معدل التدفق.
متطلبات التثبيت
يرتبط تركيب جهاز التخنق بالقطع التالية من الأنابيب وأدوات الأنبوب: قطعة المقاومة رقم 1 والقطعة المقاومة رقم 2 على الجانب العلوي من قطعة التخنق ،قطعة المقاومة رقم1 على الجانب الأيمن تحت قطعة الاختناق ، قطعة المقاومة رقم 2 أعلى التيار من قطعة الاختناق إلى قسم الأنابيب بين أسفل التيار رقمقطعة المقاومة الواحدة وخط أنابيب إشارة الضغط التفاضلي، إلخ
المواصفات
LF-A سلسلة متكاملة مساحة معدل التدفق هو مساحة تدفق منقسمة مع العائمة
يتم تثبيت عداد التدفق الفرعي بجانب أنبوب القياس ويتم دمجه مع لوحة فتحة لتقسيم التدفق.
يحتوي على أربعة مقاطع مختلفة للمستخدمين للاختيار من بينها ، وهي "متسلسلة" (AT) ،
"الفلنج" (AF) ، و "المقبض" (AC) ، نوع منفصل (AD).
عندما يتم تثبيت لوحة الفتحة ، يتم إنشاء ضغط تفاضلي على الجانبين الأمامي والخلفي لوحة الفتحة. ترتبط قيمة ضغط التفاضل هذه بقيمة التدفق.
وبالمثل، يتم تثبيت عداد تدفق العائمة في مدخل الفرع والمخرج، بحيث تدفق من خلال العائمة
معدل تدفق العداد يعادل معدل تدفق من خلال الأنابيب الرئيسية، لذلك السائل الذي يمر من خلال الأنابيب الرئيسية
يمكن إظهار معدل التدفق بواسطة مقياس معداد تدفق العائمة الزجاجية.
·درجة حرارة متوسطة: PVC: 0~60°C،
SS304:0 ~ 120 درجة مئوية
·دقة: ±2.5%
·ضغط العمل: 1.0MPa
| DN ((ملم) | نطاق التدفق | ||
| المياه ((m3/h) | الهواء ((Nm3/h) | ||
| 10 | 3/8 | 0.08-0.42 | 0.8-4 |
| 15 | نصف | 0.18-0.96 | 2-9.2 |
| 20 | 3/4 | 0.45-24 | 5-23 |
| 25 | 1 ′′ | 0.8-42 | 8-40 |
| 32 | 1-1/4 " | 1.2-6.4 | 12-60 |
| 40 | 1-1/2 " | 1.8-9.4 | 18-90 |
| 50 | 2 | 3.5-185 | 35-175 |
| 65 | 2-1/2 " | 6-32 | 60 إلى 300 |
| 80 | 3 | 8-42 | 80 إلى 400 |
| 100 | 4 | 16-80 | 160-800 |
| 125 | 5 ¢ | 25-125 | 250-1250 |
| 150 | 6 | 35-180 | 350-1700 |
| 200 | ثمانية | 60-320 | 600-2800 |
| 250 | 10 ¢ | 90-480 | 900-5000 |
| 300 | 12" | 160-820 | 1600-7800 |
| 350 | 14 | 200 إلى 1000 | 2000-9500 |
| 400 | 16 | 300-1500 | 3000-14500 |
| 450 | 18 | 400-2000 | 4000-19000 |
| 500 | 20" | 500-2500 | 5000 إلى 24000 |
اتجاه التثبيت:
يمكن تغيير اتجاه تثبيت مقياس تدفق فتحة LF-A كما هو مبين في الشكل على اليمين. اتجاه التدفق هو: أسفل → أعلى،
اليسار→اليمين، اليمين→اليسار وأعلى→أسفل، من السهل جدا تغيير اتجاه تدفق عداد التدفق في الميدان.
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
