| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
مساحة متغيرة أنبوب معدني عائم مقياس تدفق مستوى الغاز مؤشر تدفق صغير DN15-DN100
الوصف

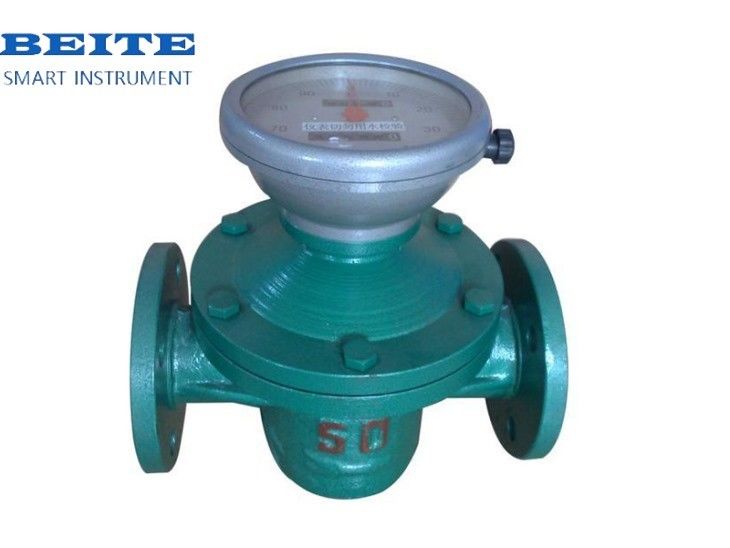

مقياس تدفق المعدات البيضاوي (المعروف أيضًا باسم مقياس تدفق التحول ، مقياس تدفق المعدات) هو نوع من مقاييس تدفق الحجم ، وهو نوع من مقاييس تدفق ذات دقة أعلى.يستخدم عناصر قياس ميكانيكية لتقسيم السائل بشكل مستمر إلى جزء واحد معروف، وقياس حجم التدفق الإجمالي بناءً على عدد المرات التي تم فيها ملء غرفة القياس وإفراغها بالسائل في هذا الجزء من الحجم بشكل متتال ومتكرر.يمكن تصنيع عدادات تدفق المعدات البيضاء من مواد مختلفة (حديد صب، الصلب المصبوب، 304 الفولاذ المقاوم للصدأ، 316 الفولاذ المقاوم للصدأ) وهي مناسبة لقياس تدفق في القطاعات الصناعية مثل الصناعة الكيميائية والنفط والطب والطاقة الكهربائية والمعادن والمواد الغذائية.
يتكون عداد التدفق من صندوق قياس وزوج من العجلات البيضاء المثبتة في صندوق القياس.وهو يشكل تجويفا مغلقا على شكل الهلال مع لوحات الغطاء العلوية والسفلية (إنه ليس مغلقا نسبيا بسبب دوران العجلات) كوحدة حساب للتحرك الأساسي.
عندما يدخل السائل الذي سيتم قياسه إلى عداد التدفق من خلال خط الأنابيب ، فإن فرق الضغط الذي يتم إنشاؤه في المدخل والمخرج يدفع زوج من التروس إلى الدوران باستمرار ،نقل السائل المقاس باستمرار من خلال التجويف على شكل الهلال إلى المخرج.يرتبط عدد الدورات من المعدات البدنية مع كل من المنتج من أربعة أضعاف التحول الثانوي هو إجمالي كمية تدفق السائل المقاسة (انظر الشكل للمبدأ)يتكون عداد التدفق بشكل رئيسي من علبة، وعداد، وسرعة بيضاوية وربط (ربط مغناطيسي وربط محوري).
المواصفات
مواد المكونات الرئيسية والضغط الاسمي
| النموذج | الحالة | الغلاف الأمامي | الغطاء الخلفي | لوحة الغطاء | المعدات البيضاوية | المحور | البوشينغ | الضغط الاسمي | ||
| الـ LC-A | الحديد الزهري | الحديد الزهري | الحديد الزهري | الحديد الزهري | الحديد الزهري | الفولاذ المقاوم للصدأ | النحاس الزيتي | 1.6 ((MPa) | ||
| مواد الهندسة | محاملات التدحرج | |||||||||
| ملاحظة | لا يمكن أن تعمل مواد الحديد الصلب في بيئة أقل من -10 درجة مئوية ، وإلا فسيتلف بسهولة. | |||||||||
1مستوى الدقة 05، 0.2 (درجة الحرارة المتوسطة العامة هي -10°C ~ + 60°C).
2درجة حرارة العمل المتوسطة: (درجة الحرارة المحيطة يمكن أن تكون -10 °C ~ + 60 °C).
-10°C~+60°C؛ في ظل ضبط درجة الحرارة العالية، يمكن أن يصل إضافة غسيل الحرارة عالية درجة الحرارة إلى 60°C~200°C.
3مستوى مقاومة الانفجار في موقع عرض جهاز نقل عن بعد: ExiaIICT5، dIIBT4
4نطاق التدفق كما يلي: الوحدة: m3/h
| النموذج | NM | اللزوجة السائلة المقاسة mPa.s | ||||||||
| 0.3 ~ 0.8 | 0.8-2 | 2-200 | 200 إلى 1000 | 1000-2000 | ||||||
| LC-10 | 10 | 0.2-0.5 | 0.12-0.5 | 0.08-0.5 | 0.08-0.5 | 0.05-0.5 | 0.06-0.3 | 0.03-0.3 | 0.03-0.2 | |
| LC-15 | 15 | 0.75-15 | 0.5-15 | 0.3-15 | 0.3-15 | 0.15-15 | 0.2-10 | 0.1-105 | 0.07-0.75 | |
| 0.3-3 | ||||||||||
| LC-20 | 20 | 1.5-3 | 3 يناير | 0.5-3 | 0.5-3 | 0.3-3 | 0.4-21 | 0.2-21 | 0.15-15 | |
| 1.5-15 | ||||||||||
| LC-25 | 25 | 3月6日 | 6 فبراير | 6 يناير | 6 يناير | 0.6-6 | 0.8-42 | 0.4-42 | 0.3-3 | |
| 1.56-15 | ||||||||||
| LC-40 | 40 | 7.5-15 | 15 مايو | 2.5-15 | 2.5-15 | 1.5-15 | 2.1-10.5 | 1.0-105 | 0.7-75 | |
| LC-50 ((II) | 50 | 24 أغسطس | 24 أغسطس | 4.8-24 | 4.8-24 | 2.4-24 | 2.468 | 1.6-168 | 1.2-12 | |
| LC- 65 ((II) | 65 | 20-40 | 15-40 | 8-40 | 8-40 | 4-40 | 5.6-28 | 2.8-28 | 20 فبراير | |
| LC-80 ((II) | 80 | 30-60 | 20-60 | 12-60 | 12-60 | 6-60 | 8.4-42 | 4.2-42 | 30 مايو | |
| LC-100 | 100 | 50-100 | 34-100 | 20-100 | 20-100 | 10-100 | 14-70 | 6-70 | 5-50 | |
| (ب) | ||||||||||
| (II) ((II) | ||||||||||
| (II) ((II) | ||||||||||
| LC-150 | 150 | 95-190 | 64-190 | 38-190 | 38-190 | 19-190 | 26. 6-133 | 13.3-133 | 9.5-95 | |
| LC-200 | 200 | 170-340 | 114-340 | 56-340 | 56-340 | 34-340 | 47.6-238 | 23.8-238 | 17-170 | |
| الدقة | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | ||
