| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
DN15-DN100 مؤشر ميكانيكي لإنابيب البخار المعدنية معدل الدوران المساحة المتغيرة مياه الصرف الصحي الكلور الأكسجين النيتروجين الغاز
الوصف
يتعاون جهاز التحكم الكمي من سلسلة BTDL مع مختلف أجهزة استشعار التدفق والإرسالات لتحقيق التحكم الكمي في التعبئة والحزم لتشكيل نظام التحكم الكمي.هذا النظام هو حاليا واحدة من المشاريع التي تستخدم العديد من الشركات أو بحاجة إلى تحسينيجمع بين خصائص التشغيل السهل والتعلم السهل ، والعرض البديهي ، والتحكم في تدفق اليدوي أو التحكم في تدفق التدفق التلقائي. وهو مناسب بشكل خاص لمزج الزيت ، ومزج الماء ،خلط الأدوية، والحصول على حزم، والحقن الكمي للمياه والتحكم الكمي لمختلف السوائل في حقول النفط.بعض الشركات التي لا تزال تستخدم عمليات التعبئة / التعبئة اليدوية ولا ترغب في استثمار تكاليف كبيرة جدا وتريد فقط تحسين كفاءة العمل توصي باستخدام هذا النظام.
مقياس التدفق: هذا هو أساس التحكم و يؤثر بشكل مباشر على تأثير التحكم. وبالتالي فإن الشرط الأساسي هو أن دقة القياس أعلى ، أفضل ،ولها وظيفة إخراج إشارةفي الوقت نفسه، هناك العديد من أنواع عدادات التدفق، ومن الضروري اختيار عداد التدفق المناسب على أساس معايير مثل الوسيط القياس، قطر الأنابيب، ومدى التدفق.
جهاز تحكم كمي ذكي: شاشة LCD، شاشة رقمية، حجم لوحة التحكم: 160*80mm، 80*160mm، 96*96، 96*48ويمكن أيضا أن تصنع في مربع التحكم الكمي وفقا لمتطلبات العملاء (بما في ذلك كامل التحكم الكمي الصيني LCD ، دوائر التحكم الداخلية والمكونات، أزرار التحكم الخارجية وأضواء المؤشر، الخ) الحجم القياسي للصندوق هو 400 * 300 * 200mm، ومصدر الطاقة هو AC220V.
معدات قطع: يمكن أن تكون معدات الطاقة الموجودة في خط الأنابيب ، مثل مضخة ؛ يمكن أن يكون أيضًا صمام الكهرباء ، صمام كهربائي ، صمام تدفق ، وما إلى ذلك يتم تثبيته لاحقًا.
الخصائص
جهاز التحكم الكمي KTR550-B هو أداة التحكم في دفعات التدفق مع عرض الرموز على أساس جهاز كمبيوتر صغير ذو شريحة واحدة.يمكن مطابقة نهاية مدخل الإشارة مع جهاز إرسال تدفق ومستشعر مع خروج نبض، ويمكن مطابقة اتصال الخروج مع صمام الكهربائي. التعاون لتشكيل نظام التحكم في المجموعة.يمكن تعيين القيمة الكمية والقيمة المسبقة بسهولة من خلال مفاتيح التشغيل على لوحةفي إضافة إلى إجراءات التحكم في الصمامات الكبيرة والصغيرة ، يمكن تحقيق الكمية الدقيقة.عمليات برميل وإنتاج السوائلالمكونات الخ الجهاز صغير الحجم، مع أبعاد: 96 (الطول) x 48 (العرض) x 120 (الطول) ، حجم فتح:92 (الطول) يمكن استخدام محطة التبديل الخارجية للمعدل لربط أزرار الموقع ومفاتيح التوقف الشرطيةبالإضافة إلى الاتصال بصمامات الكهربائية ، يمكن استخدام مخرج اتصال المرور المدمج أيضًا لربط الصمامات والمضخات.ذكي شركة الجيل الرابع من أجهزة قياس تدفق الأنابيب المعدنية العائمة لديها مزايا تقنية واضحة وموثوقية أقوىمرحبا بكم في شركتنا للشراء!
المواصفات
| الخطأ الأساسي لقيمة التدفق التراكمي | ± 1 رقم (قيمة معبر عنها بكلمة واحدة) |
| الخطأ الأساسي لقيمة مؤشر تدفق الوقت | ± 0.2%R |
| طريقة التثبيت | لوحة مثبتة |
| العرض | صفين من شاشة LCD من 16 حرفًا مع إضاءة خلفية LED |
| فولتاج التزويد | 100-220VAC |
| درجة حرارة العمل | 0-60 درجة مئوية |
| درجة حرارة التخزين | -20-70 درجة مئوية |
| الأبعاد | 96 ((طول)) X48 ((عرض)) X120 ((ارتفاع)) |
| حجم الثقب | 92 ((طول)) X44 ((عرض)) |
| نطاق مدخل الإشارة | 0-5000 هرتز |
| نوع الإشارة | نبضات الجهد، نبضات التيار، باب OC، مفتاح القصب، لفائف المقاومة العالية، لفائف المقاومة المنخفضة، NAMUR مفتاح قرب مضاد للانفجار |
| مجموعة معامل التدفق | 0.0100-9999999.9999 (عدد النبضات لكل وحدة تدفق) |
| قدرة الاتصال بالمرورية | 1200VA/150W (حمل المقاومة) ، 375VA/80W (حمل الحث) |
| نطاق فولتاج تحكم الاتصال بالمرورية | 250VAC/30VDC |
| الحد الأقصى لتيار الاتصال بالمرور | 5A |
| بداية المجموعة ومخرج الإشارة الكامل | مخرج الجمع المفتوح (بوابة OC) الحد الأقصى للتيار < 50m A |

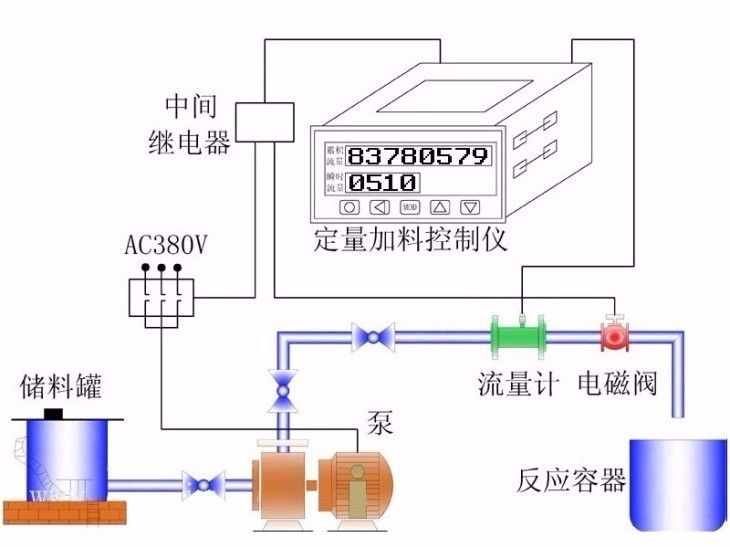

عملية التحكم:
بعد تلقي إشارة التدفق من عداد التدفق ، يكتمل جهاز التحكم الكمي تراكم التدفق داخلياً ،وفي نفس الوقت يحدد قيمة التحكم الكمية المطلوبة داخل جهاز التحكمعندما تصل القيمة التراكمية المعروضة من قبل جهاز التحكم الكمي إلى القيمة المحددة عند التحكم في القيمة، يقوم جهاز التحكم الكمي بإخراج إشارة التبديل.تستخدم إشارة التبديل للتحكم في جهاز القطع المثبت على خط الأنابيب عن طريق توصيل رله أو موصل، وبالتالي تحقيق تأثيرات التحكم الكمي.
الخصائص التقنية
أجهزة استشعار التدفق مناسبة لتخزين التيار والجهد والنبض
إدخال التبديل من ثلاث نقاط ، يستخدم للبدء والاسترداد ومقاصة القيمة المتراكمة في كل مرة
مخرج التحكم بثلاث نقاط، يستخدم للتحكم الهرمي للصمامات الكبيرة والصمامات الصغيرة والإنذار الحد الأدنى للتدفق الفوري
يمكن أن يخرج مخرج الإرسال قيمة التدفق الفوري في شكل التيار القياسي والجهد لاستخدامه من قبل معدات أخرى.
العرض: الصف المزدوج: الرقم الثامن في الصف الأول يعرض التراكم الإجمالي والجريان الفوري والقيمة الكمية الحالية ، والرقم السادس في الصف يعرض كل مبلغ تراكم.
إشارة الدخول: التيار المشترك / الجهد المشترك / النبض: 0.1Hz ~ 10KHz
الخطأ الأساسي: أقل من ± 0.2%F.S دورة تحكم القياس: 0.2 ثانية
مدخل التبديل: مفتاح ميكانيكي سلبي مخرج التحكم: المرورية ، طاقة الاتصال AC220V ، 3A
تعليمات الطلب
1اختيار عداد تدفق مناسب: أخبرنا باسم وسيلة القياس، قطر أنبوب القياس، ضغط العمل ودرجة الحرارة، نطاق التدفق أو متطلبات أخرى،ونحن سوف نختار النموذج لك;
2شرح متطلبات المراقبة: مثل حجم كل قيمة كمية، وعدد عمليات المراقبة في اليوم الواحد، ما إذا كانت القيم المراقبة في كل مرة هي نفسها، وغيرها من المتطلبات.
3. تحديد معدات قطع التيار: إذا كان لديك بالفعل معدات قطع التيار، يرجى إبلاغنا من مصدر الطاقة العاملة والطاقة، وسوف تخصيصه؛ إذا كنت بحاجة،يمكننا أيضا توفير معدات قطع التيارهنا نقترح أن يكون جهاز القطع صمام الكهربائية أو صمام هوائي (عندما يتطلب تأخير بدء أو إيقاف) بدلا من التحكم في المضخة.عند ترتيب خطوط الأنابيب، من الأفضل استخدام التدفق الراكد الناتج عن فرق مستوى السائل كمصدر طاقة. ، وهو أكثر كفاءة أثناء التحكم وله دقة قياس أفضل.
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
