| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
الوصف

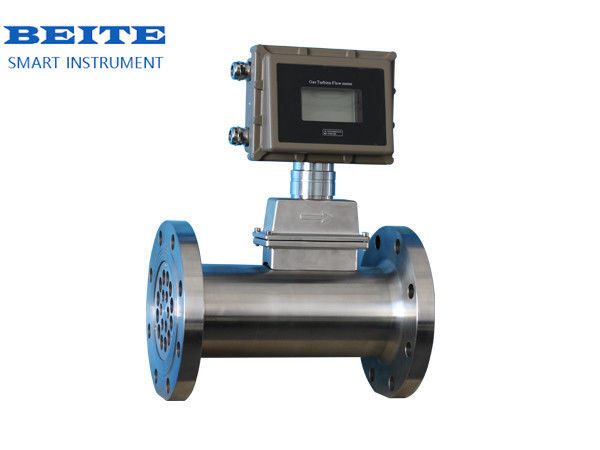

مقياس تدفق توربينات الغاز يمتص التكنولوجيا الرائدة لمقاييس تدفق الأجنبية ويتم تحسينه وتصميمه بشكل مستقل من خلال دمج ميكانيكا الغاز وميكانيكا السوائلالكهرومغناطيسية والنظريات الأخرىإنه نوع جديد من مستشعر درجة الحرارة والضغط والجريان و مجموعات التدفق الذكية.جيل من أدوات قياس دقة الغاز عالية الدقة والموثوقية عالية مع أداء قياس جيد للضغط المنخفض والضغط العالييستخدم على نطاق واسع في قياس الغاز الطبيعي والفحم إلى الغاز والغاز المسال والغازات الأخرى.
المبدأ
عندما تدخل تدفق الهواء إلى عداد التدفق، فإنه يمر أولا من خلال السائل الرائد من الحركة المستقلة ويتسارع. تحت تأثير السائل،بما أن شفرات التوربين في زاوية معينة مع اتجاه تدفق السائل، تولّد التوربين عزم دوران، والذي يبدأ بعد أن تتغلب التوربين على عزم دوران المقاومة وعزم دوران الاحتكاك. الدوران. عندما تصل عزم دوران إلى التوازن، سرعة الدوران مستقرة,وسرعة دوران التوربين لها علاقة خطية مع معدل التدفقوبالتالي استشعار نبض في كلا الطرفين من جهاز الاستشعار الذي يتناسب مع معدل تدفق حجم السائلإشارة النبض بعد أن يتم تضخيم الإشارة وتشكيلها بواسطة المضخم المسبقيتم إرسال إشارات الضغط والدرجة الحرارية التي اكتشفها جهاز استشعار الضغط والدرجة الحرارية في وقت واحد إلى مجموعات التدفق لمعالجة، ويتم عرض معدل تدفق الحجم القياسي وكمية الحجم القياسي الإجمالي مباشرة.
المواصفات
| معايير التنفيذ | قياس تدفق الغاز في خطوط الأنابيب المغلقة ◄ مقياس تدفق توربينات الغاز (GB/T8940-2003) |
| قطر الجهاز (ملم) وطريقة الاتصال | 25، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300 تبني الاتصال الفلنج 25، 40 و 50 يمكن أن تكون متصلة مع الخيوط |
| مستوى الدقة | ±1.5%R (±1%R يتطلب إنتاج خاص) * |
| التحول | 1:10;1:20;1:30 |
| مواد الأدوات | الجسم: 304 الفولاذ المقاوم للصدأ أو الألومنيوم الصب محرك الدفع: ABS مضاد للتآكل أو سبيكة الألومنيوم عالية الجودة محول: الألومنيوم المصبوب |
| شروط الاستخدام | درجة حرارة متوسطة: -20°C~+80°C درجة الحرارة المحيطة: -30°C~+60°C الرطوبة النسبية: 5% ~ 90% ضغط الغلاف الجوي: 86 Kpa~106Kpa |
| إمدادات الطاقة للعمل | A. مصدر الطاقة الخارجي: + 24VDC ± 15٪، التموج ≤ ± 5٪، مناسبة ل 4-20mA الخروج، النبض الخروج، RS485، الخ. ب - إمدادات الطاقة الداخلية: مجموعة واحدة من بطارية الليثيوم 3.0V10AH. يمكن أن يعمل جهد البطارية بشكل طبيعي عندما يكون جهد البطارية 2.0V ~ 3.0V. إشارة انخفاض الجهد تحدث عندما يكون الجهد أقل من 2.0. |
| استهلاك الطاقة في الآلة | A. إمدادات الطاقة الخارجية: < 1 واط B. إمدادات الطاقة الداخلية: متوسط استهلاك الطاقة ≤1W، يمكن استخدامها بشكل مستمر لأكثر من ثلاث سنوات. |
| وظيفة إخراج الإشارة | إشارة النبض 1، 4-20mA إشارة التيار 2، إشارة التحكم 3 |
| وظيفة انتاج الاتصال | R5485 التواصل4 |
| وظيفة تسجيل في الوقت الحقيقي5 | سجلات البدء والتوقف، سجلات يومية، سجلات فترات زمنية ثابتة |
| واجهة خط الإشارة | الخيوط الداخلية M20 × 1.5 أو غيرها |
| مستوى مقاومة للانفجار | ExdIIBT6 أو ExiaIICT4 |
| مستوى الحماية | IP65 |
الخصائص
1دقة جيدة
عداد التدفق هو نوع دفع مع محامل الكربيد ، والتي لديها دقة جيدة ومقاومة ارتداء محسنة.
2الهيكل المدمج
هيكل مضغوط وخفيف الوزن ، سهل التثبيت والصيانة
3هيكل بسيط
الخصائص الثالثة: البنية البسيطة، والبنية الصلبة وسهولة تفكيك وتجميع
4دقة عالية
دقة عالية، عموماً تصل إلى ±0.5٪ R، ±1.0٪ R، قابلية جيدة للتكرار
5إمكانية التكرار
حتى 0.05% - 0.2%5
6. تصنيف الضغط
مستوى ضغط مرتفع، وفقدان ضغط صغير، قدرة تدفق قوية ومقاومة هزة قوية
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
