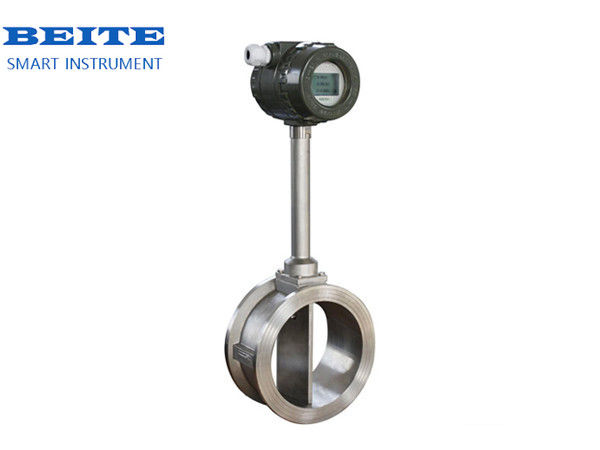

عداد تدفق الدوران من نوع الوافر

 المواصفات

1وسيلة قياس: غاز، سائل، بخار.

2طريقة التوصيل: بطاقة مرفقة بالفلانج، نوع الفلانج، نوع التوصيل.

3مواصفات العيار: خيار العيار المثبت على بطاقة الجهاز: 25، 32، 50، 80، 100

4اختيار عيار اتصال الستارة: 100، 150، 200

5نطاق التدفق (انظر جدول نطاق التدفق)

6نطاق معدل تدفق القياس الطبيعي: عدد رينولدز 1.5×104×4×106؛ غاز 5×50m/s؛ سائل 0.5×7m/s؛

7دقة القياس: المستوى 1.0 إلى المستوى 1.5;

8درجة حرارة الوسط المقاس: درجة حرارة طبيعية 25°C~100°C، درجة حرارة عالية 25°C~150°C~25°C~250°C.

9إشارة الإخراج: إشارة إخراج الجهد النبض، مستوى عال 8 ~ 10 فولت، مستوى منخفض 0.7 ~ 1.3 فولت؛

10دورة العمل النبض حوالي 50٪، ومسافة الإرسال هي 100m؛

11. إشارة نقل الراديو عن بُعد بقوة النبضات 420 mA ، مسافة الإرسال 1000m

12بيئة استخدام الأداة درجة الحرارة: -25°C+55°C الرطوبة: 590٪ RH50°C

13المواد الفولاذ المقاوم للصدأ، سبيكة الألومنيوم

14مصدر الطاقة DC24V أو بطارية الليثيوم 3.6V

15مستوى مضاد للانفجارات: النوع الآمن من نوع IAIIbT3-T6، مستوى الحماية IP65.

وصف المنتج
يسجل دليل مقياس تدفق الدوران كيفية استخدام المنتج بشكل صحيح وآمن.
هذا الدليل بعناية قبل التثبيت وإصلاح الأخطاء من أجل منع الأداة من
تم تدميرها أو غير قادرة على أداء أفضل أدائها وضمان التشغيل المستقر للآلة. الخطوة 1: فتح علبة التفتيش يجب أن يقرأ
1تحقق من قائمة التعبئة لمعرفة ما إذا كانت الملحقات كاملة.
النقل
3اختبار الطاقة. إذا تم تشغيل البطارية، قم بتشغيل المفتاح للتحقق من حالة العرض
المتر.4. تحقق مما إذا كانت ملحقات التثبيت مكتملة واستعد للتثبيت. الخطوة 2: اقرأ خطوات التثبيت
1. اختر بيئة تثبيت مناسبة. يجب أن تكون درجة حرارة البيئة
-20-55 درجة مئوية، ورطوبة البيئة يجب أن تكون ضمن نطاق 5-90.
المتطلبات البيئية للجهاز للتفاصيل.
2لحام ملحقات المنتج، يجب أن الأدوات لا تكون لحام على الانترنت (ضغط اللحاء
الأداة) ، يمكن أن يؤدي لحام عبر الإنترنت إلى تلف الحرارة للمستشعرات.
3. تنظيف خط الأنابيب للتأكد من أنه لا يوجد أي خامات لحام متبقية في خط الأنابيب
4. قم بتثبيت الآلة، انتبه إلى إشارة الاتجاه من الآلة، يحظر العودة
التثبيت، تأكد من أن الأنابيب المستقيمة الأمامية والخلفية تلبي المتطلبات، انظر التثبيت
متطلبات أنابيب الأجهزة في 6.2 للتفاصيل.
5افتح الصمام الأمامي ببطء لمنع ظاهرة مطرقة الهواء أو مطرقة المياه
إصابة الأداة
6اختبار ضغط خط الأنابيب واكتشاف التسرب لضمان عدم تسرب خط الأنابيب
7اختبار ضيق الهواء لضمان أن جهاز التثبيت يفي بمتطلبات الختم.
8. افتح ببطء صمام نهاية الخلفية لضمان مستقر مجال التدفق من خلال الوسط
9جهاز للعمل الطبيعي
10يجب أن تتجنب بيئة التثبيت الاهتزازات العنيفة ، والبيئة الاهتزازات سوف تؤدي إلى
التدفق غير المستقر أو التدفق الثابت. في حالة الاهتزاز الخفيف، يمكن تثبيت جهاز ربط الأنابيب في
الموقف 2D المسبقة والأسفل ، ويمكن تثبيت الاتصال الناعم في الاتصال
11- مخطط تركيب مقياس تدفق الدوران كما يلي:

الخصائص
1الجسم الرئيسي للمنتج لا يحتوي على أجزاء متحركة، موثوقية عالية،استقرار طويل الأجل،بسيطة
هيكل وسهولة الصيانة. خروج جهاز الاستشعار هو تردد النبضات، وترددها خطي مع التدفق الفعلي من
في حالة عدم وجود تحرك عند الصفر، والأداء مستقر جدا.دقة القياس للسائل التقليدي ± 1.0 ٪ دقة الغاز
كان القياس ± 1.5%
2فقدان الضغط صغير (حوالي 1/4 إلى 1/2 من مقياس تدفق فتحة) ، والذي ينتمي إلى
عداد تدفقات توفير الطاقة
3وضع تركيب مرن، يمكن أن تكون أفقية، عمودية أو مائل إلى زوايا مختلفة وفقا
خط أنابيب مختلف للعمليات
4. الدوائر تعتمد مجموعة متنوعة من الوضع الحماية ، مضادة لزيادة ، قابلية للتكيف القوية ؛
5مسبار دقة عالية، مستشعر دوامة بييزوكريستالين، إشارة مستقرة.
غلاف جهاز الاستشعار لديه مقاومة قوية للتآكل ومقاومة جيدة للتآكل بين البلورات.
لديه مقاومة جيدة للتآكل للحلول القلوية ومعظم الأحماض العضوية وغير العضوية.
6بطارية الليثيوم طويلة العمر: مجهزة بطارية الليثيوم البولي عالية 3.6 فولت، مع طاقة تخزين عالية
الكثافة، عمر الخدمة أكثر من سنة واحدة.
7المنتجات قابلية التكيف مع درجات الحرارة العالية والمنخفضة، وحماية البيئة وغيرها من المزايا؛
8نطاق قياس واسع، نسبة نطاق قياس تصل إلى 1: 10-25؛
9داخل نطاق معين من أرقام رينولدز، لا تتأثر تردد إشارة الإخراج
الخصائص الفيزيائية والتغيرات المكونة للسائل، ومؤشر الأداة هو فقط
يتعلق شكل وحجم مولد الدوامة،ليس هناك حاجة للتعويض عندما
قياس معدل تدفق الحجم في حالة السائل

مبدأ العمل
مقياس تدفق الدوران هو مقياس تدفق من نوع السرعة تم إنتاجه وفقًا لمبدأ الدوران الكرمان، والذي يمكن استخدامه لقياس وقياس الغازات والبخار والسوائل التقليدية.
جهاز استشعار التدفق لديه دقة عالية ونسبة نطاق واسع، لا أجزاء متحركة في الاستخدام، والتي يمكن أن تحسن
استقرار ميكانيكي وتقليل الصيانة.
درجة الحرارة والضغط وتكوين الوسيط عند قياس حجم حالة العمل. لذلك فمن المريح لتعديل الجهاز، لذلك يستخدم على نطاق واسع
الإنتاج والحياة.

(كارمين فورتكس)
يتم تشكيل صفوف من الدوامات المتناوبة والنظامية أسفل تيار مولد الدوامات. لنفترض أن تردد حدوث الدوامات هو f، ومتوسط سرعة تدفق الوسط المقاس هو V،وعرض سطح الجسم المولد للدوامة هو dوفقاً لمبدأ شارع دوامة كارمان هناك العلاقة التالية
f=StV/d الصيغة (1)
في الصيغة:
f - تردد دوامة كارمان HZ المولدة على جانب واحد من الجسم المولد
رقم ستراوهال (عدد بلا أبعاد)
V- متوسط سرعة تدفق السائل (m/s)
d-عرض مولد الدوامة (m)
يمكن أن نرى أن معدل التدفق الفوري يمكن حسابه عن طريق قياس تردد فصل دوامة كامان. من بينها، عدد ستروهال (St) هو عدد مجهول بلا أبعاد،
يظهر الشكل أدناه العلاقة بين عدد ستروهال (St) ورقم رينولدز (Re).

رقم ستروهال ورقم رينولدز
في الجزء المستقيم من St = 0.17 في الجدول المنحني ، تكون تردد إطلاق الدوران متناسبة مع معدل التدفق ، وهو نطاق قياس مستشعر تدفق الدوران.طالما يتم اكتشاف التردد f، يمكن الحصول على معدل تدفق السائل في الأنابيب ، ويمكن الحصول على معدل تدفق الحجم من معدل تدفق V.نسبة عدد النبضات المقاسة إلى الحجم تسمى ثابت الأداة (K)، انظر الصيغة (2)
K=3600f/Q ((1/m3) الصيغة (2)
في الصيغة: K = ثابت الأداة (m-3).
f=عدد النبضات
Q = تدفق الحجم (m3)
