| مكان المنشأ | الصين |
| اسم العلامة التجارية | BEITE |
| إصدار الشهادات | CE ISO |
الوصف

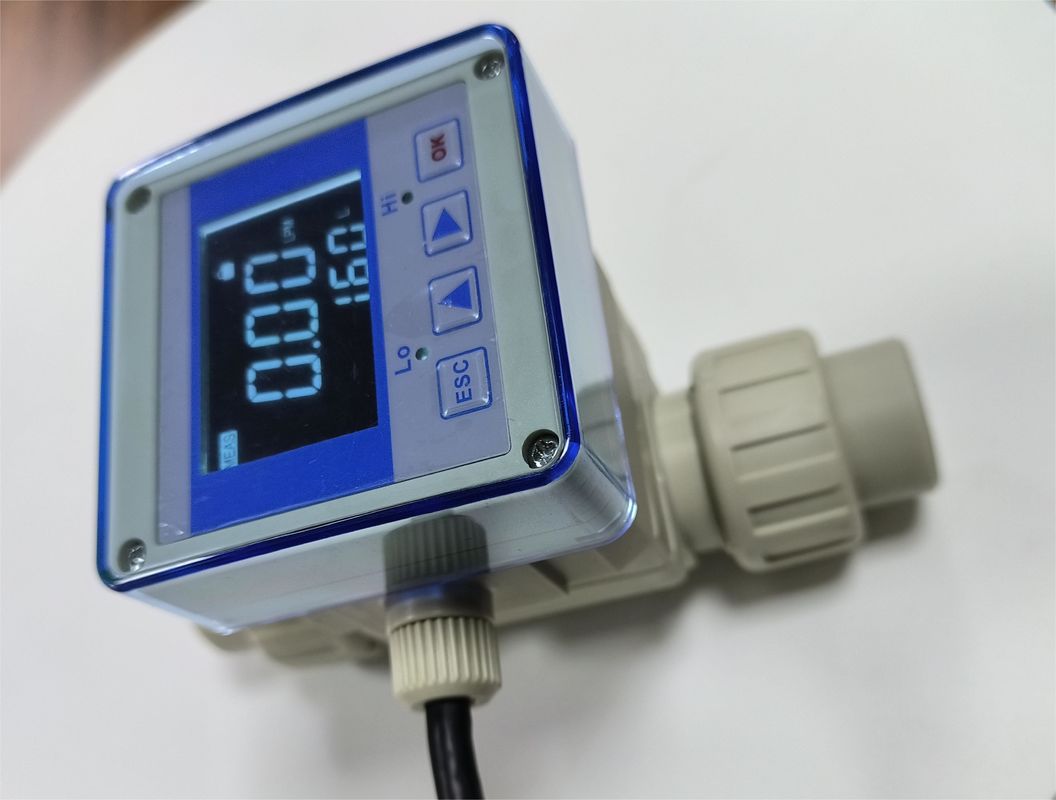

يتم استخدام عدادات تدفق الدوائر البلاستيكية بشكل رئيسي في صناعة أشباه الموصلات. لديها دقة عالية وحجم صغير وهيكل بلاستيكي بالكامل. مقاومة قوية للتآكل
| سائل القياس | الماء أو السائل الكيميائي |
| دقة القياس | ± 1.0٪ من F.S.@25°C |
| معدل التدفق الأقصى | 10m/s على الأكثر |
| معدل تدفق الحد الأدنى | 0.3m/smin |
| ضغط العمل | 5 كجم/سم2 |
| نطاق التدفق | 10:01 |
| وقت التفاعل | الوقت الحقيقي |
| المواد | الأنابيب الرئيسية: PP/Impeller: PVDF |
| درجة حرارة العمل | < 80 درجة مئوية |
| بيئة العمل | -20 درجة مئوية ~ + 80 درجة مئوية ؛ 35٪ ~ 85٪ RH |
| مستوى الحماية | IP-65 |
| مخرج التحكم | 4×20mA؛ RS485؛ إنذار الحد الأعلى والأسفل |
1 شاشة العدادات
2 سلك
3 جهاز استشعار
4 محرك الدفع
5 جسم الأنابيب
6 وصلة الأنابيب
الأبعاد الهيكلية الكلية
الوحدة: (ملم)
| قطر الأنابيب | هـ | (ل) | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
موقع التثبيت الصحيح
صحيحة خاطئة
صحيحة خاطئة
صحيحة خاطئة
صحيحة خاطئة
نطاق تحويل أجهزة الاستشعار
| المواصفات والنماذج | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| نطاق ((LPM) | 010 ((30) | 0 ¢ 70 | 0 ¥ 110 | 0240 | 0360. | ||||||||
| نصائح | 1) نطاق الإرسال: 4.0×20.0mA بروتوكول الاتصال: بروتوكول Modbus RTU |
||||||||||||
عنوان سجل Modbus Holding
| عنوان السجل | النوع الرقمي | التوضيح | |||||||||||
| 1999 | UINT16 | معدل التدفق الفوري * 100 وحدة م/س | |||||||||||
| 2000 | UINT16 | أقل 16 بت من معدل التدفق التراكمي * 100، وحدة م | |||||||||||
| 2001 | UINT16 | معدل التدفق التراكمي * 100 واحد ذو 16 رقمًا | |||||||||||
مخطط الأسلاك
احتياطات التثبيت
1) يرجى التأكد من أن أنبوب القياس مليء بمستوى المياه ، وإلا سيؤدي إلى أخطاء القياس.
2) يمكن تركيبها أفقيا أو عموديا.
3) عند تثبيت جهاز استشعار التدفق، يرجى الحفاظ على طول مناسب من الأنابيب المستقيمة قبل وبعد جهاز استشعار التدفق لمنع التيارات الدوامية.يجب أن تتجاوز المسافة أسفل النهر 3 مرات DN)
4) يرجى تركيب فلتر مناسب أمام جهاز استشعار التدفق لمنع المواد الغريبة من إتلاف الدوار.
5) لا تغسل خط الأنابيب بعد تركيب جهاز استشعار التدفق، وإلا فقد يتلف العمود السيراميكي.
التعبئة والتسليم
الأسئلة الشائعة
1س: ما هي المعلومات التي يجب تقديمها لاختيار النموذج المناسب؟
A: مجال التطبيق ، الضغط الاسمي ، متوسط و متوسط درجة الحرارة ، إمدادات الطاقة ،
نطاق التدفق، الدقة، الاتصال والمعايير الأخرى.
2س: هل أنت شركة تجارية أم مصنعة؟
ج: نحن مصنعون معتمدون من منظمة الأيزو متخصصون في أدوات قياس المستوى والجريان.
خدمة OEM و ODM متاحة. مرحبا بكم بزيارة لنا في الصين.
3س: ما هو MOQ الخاص بك؟
ج: لبدء تعاوننا، أمر عينة مقبول.
4س: ما هو تاريخ تسليمك لمقياس تدفق وقود الديزل الذكي؟
ج: تاريخ التسليم حوالي 3-15 أيام عمل بعد استلام الدفع.
5س: ما هي شروط الدفع الخاصة بك؟
ج: نحن ندعم ت/ت، باي بال، ويسترن يونيون.
بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.
6س: هل لديكم ضمان على عداد التدفق؟
ج: نعم، لدينا ضمان مدته 12 شهراً.
